KROHNE BM 70 A/ P Инструкция по установке и эксплуатации Страница: 32

07/2000

7.8 Электрические подключения

Подключение к питающей электросети и входные/выходные сигналы находятся в клеммном отсеке (Ех–e)
преобразователя сигнала. Соблюдайте при монтаже требования, указанные в VDE 165, и не пренебрегайте
советами по безопасности, изложенными в разделе 9.4.
Для исполнения BM70 A/P с взрывобезопасным выходным сигналом, прибор должен подключаться только
проверенному взрывобезопасному оборудованию к синими клеммам, даже если прибор не используется
в опасной зоне!

Клеммы:

поперечное сечение провода – 0.5 – 2.5 мм

2

(сплошная жила: максимум 4 мм

2

)

PE защитный провод и/или
FE функциональное
заземление:

Клеммный U-зажим (максимальное поперечное сечение 4 мм

2

) (смотри также

предельные значения ниже и в разделе 9.4)

Входные кабели:

3 x M25x1.5 (со стандартной стальной оплёткой кабеля: площадь зажима
кабеля = 9

÷ 16 мм)

Сигнальный
экранированный кабель:

необходимо для линии RS485, рекомендуется для токового выхода, при длине линии
более 100 м.

«Ex» эквипотенциальное
подсоединение:

Клеммный U-зажим (максимальное поперечное сечение 4 мм

2

) на «цапфе»

преобразователя сигнала


Номинальная температура силовых кабелей:

Исполнение

T

M

T

кабель

Рупорная антенна/ Стержневая

≤ 90°C T

окр

+ 20

°C

Базовое исполнение

≤ 110°C

T

окр

+ 25- C

≤ 130°C T

окр

+ 30

°C

T

M

= Температура среды или температура

фланца

Рупорная антенна/Волновод

≤ 150°C T

окр

+ 20

°C

Высокотемпературное исполнение

≤ 200°C T

окр

+ 25

°C

≤ 250°C T

окр

+ 30

°C

T

кабель

= Номинальная температура силовых

кабелей

Стержневая

≤ 100°C T

окр

+ 20

°C

≤ 150°C T

окр

+ 30

°C

T

окр

= Максимальная температура

окружающего преобразователь сигнала
воздуха

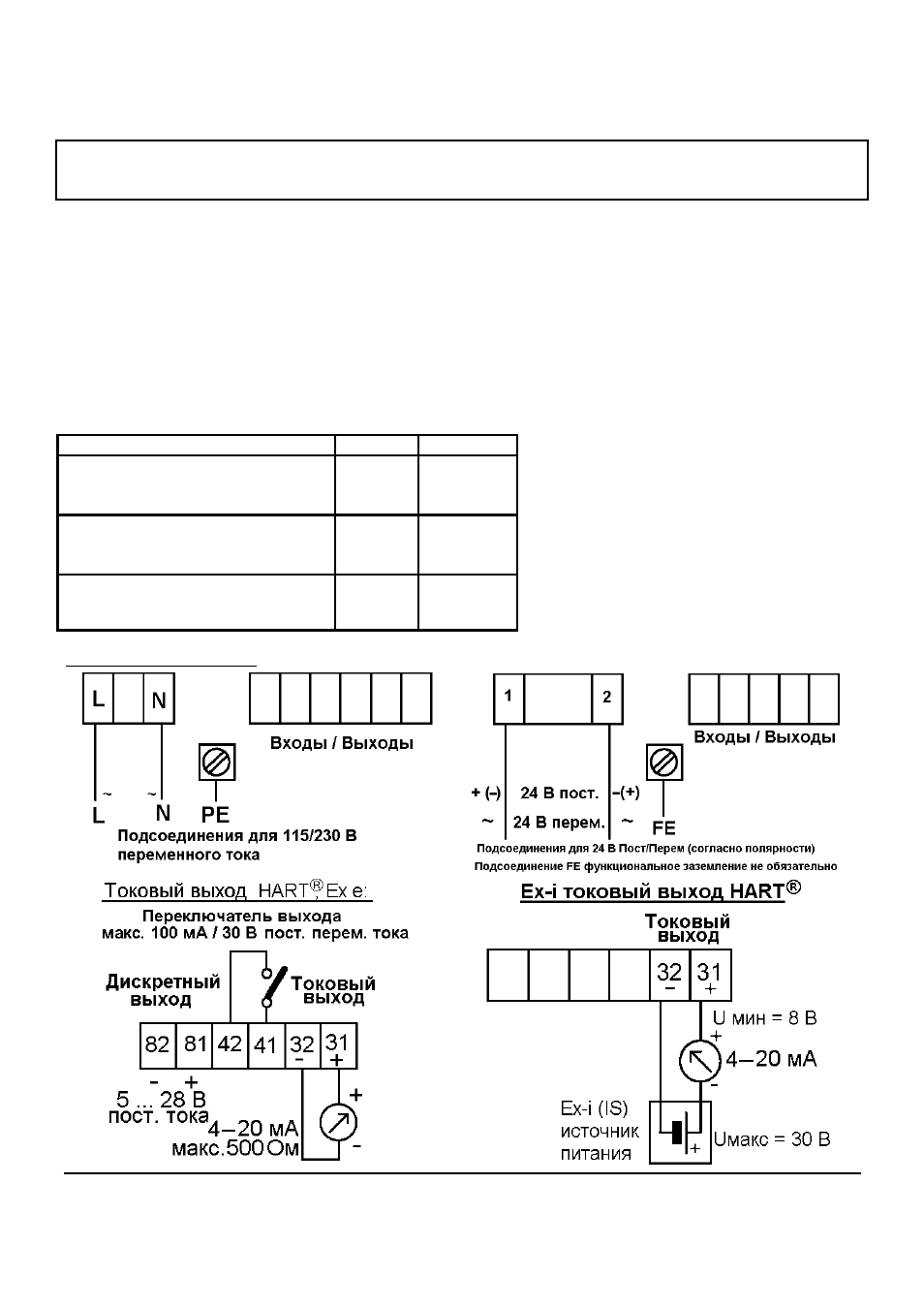

Значение клемм
Источник электропитания:
