Технические характеристики
8
63
H250 M40
www.krohne.com 11/2013 - 4003215901 MA H250 M40 R02 ru
Технические характеристики
8.1 Принцип действия
Расходомер H250 работает по принципу измерения с помощью поплавка. Измерительное устройство
состоит из металлического конуса, внутри которого поплавок свободно передвигается вверх и вниз.
Поток направлен снизу вверх. Поплавок изменяет свое положение таким образом, что действующая
на него подъемная сила F1 уравновешивается профильным сопротивлением F2 и весом поплавка
F3: F3 = F1 + F2
1 Для работы индикатора высота поплавка в измерительной части прибора, которая зависит от
расхода, передается посредством индуктивной связи и отображается на шкале.
2 При использовании встроенного конвертера сигналов (ESK4) высота поплавка, зависящая от
потока, фиксируется датчиками магнитного поля S1 и S2 и обрабатывается электронным методом.
Расходомер работает по модифицированному принципу измерения с помощью поплавка. Поплавок в
направляющем канале саморегулируется таким образом, чтобы действующая на него сила потока
находится в равновесии с противодействующей силой пружины. Положение поплавка в
измерительной части, которое зависит от потока, отображается на шкале посредством индуктивной
связи.

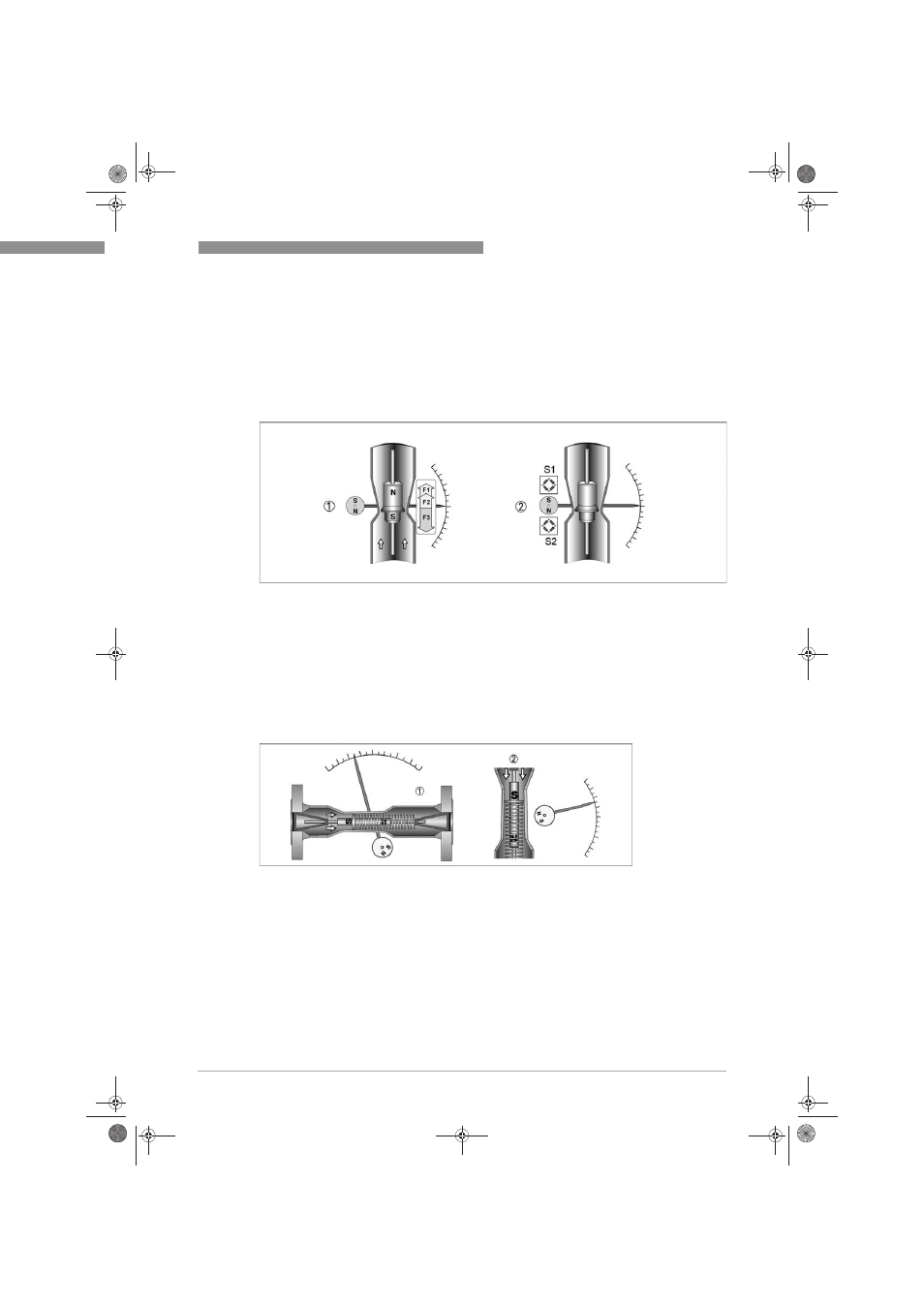

1 Принцип индикации М40—индуктивная связь
2 Датчики индуктивной связи
Принцип работы H250H и H250U
P иcyнoк 8-1: Принцип работы H250H и H250U
1 H250H - горизонтальное направление потока
2 H250U - направление потока сверху вниз
