Электрический монтаж
4
25
H250 M40
www.krohne.com
11/2013 - 4003215901 MA H250 M40 R02 ru
Настройка выполняется непосредственно через контактные указатели 1 и 2:
• Сдвиньте шкалу
• Слегка ослабьте стопорный винт 3
• Сдвиньте шкалу обратно в положение защелкивания
• Установите контактные указатели 1 и 2 в требуемую точку переключения
После выполнения настройки: зафиксируйте контактные указатели с помощью стопорного винта 3.

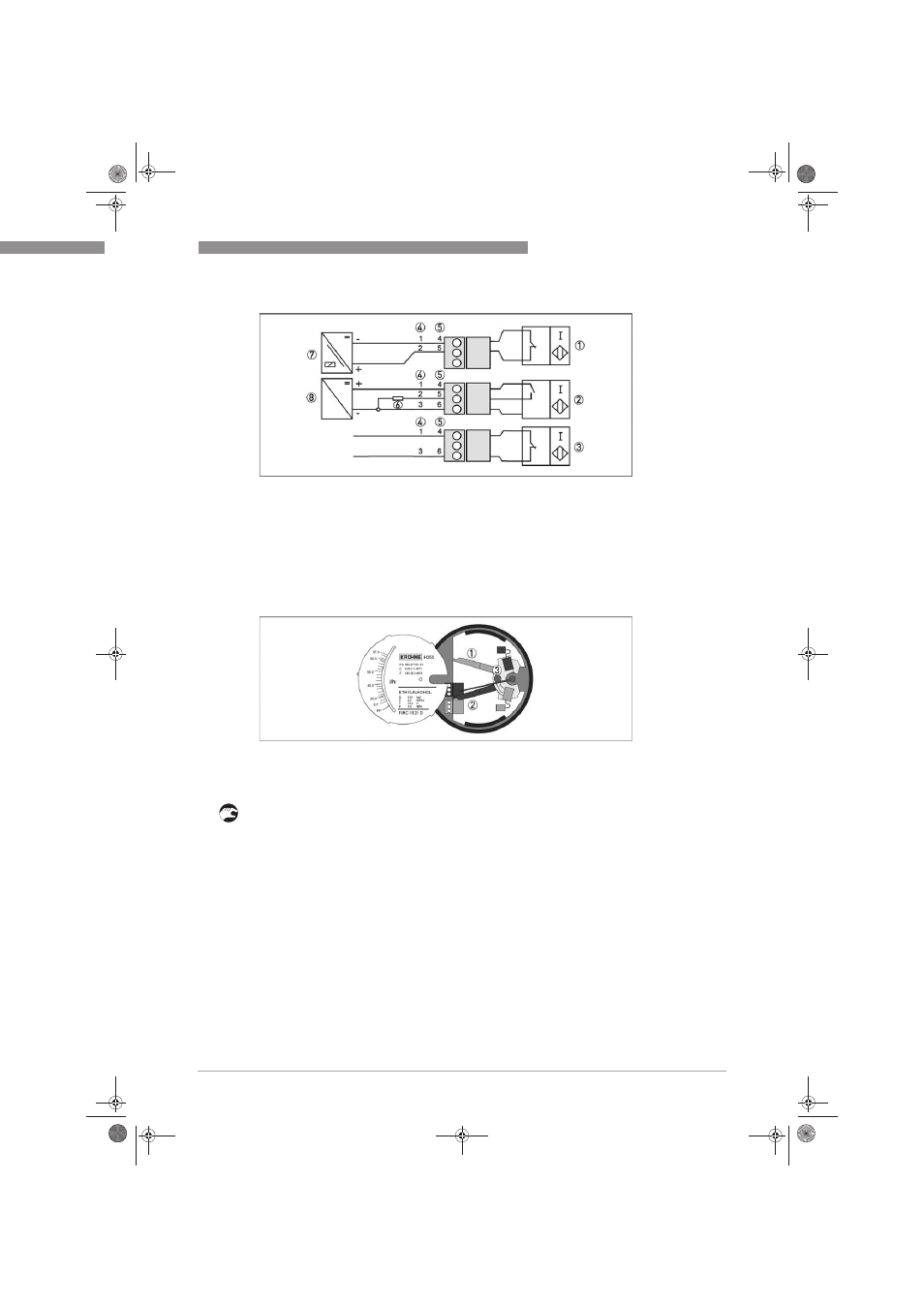

Присоединительные клеммы предельного выключателя
1 2-проводный предельный выключатель NAMUR
2 3-проводный предельный выключатель
3 Герконовый предельный выключатель SPST
4 Мин. контакт присоединительной клеммы
5 Макс. контакт присоединительной клеммы
6 3-проводная нагрузка
7 Барьер с гальванической изоляцией для дискретных переключателей NAMUR
8 3-проводной источник питания
Настройка предела
P
иcyнoк 4-1: Параметры предельного выключателя
1 МАКС. контакта указателя
2 МИН. контакта указателя
3 Стопорный винт
