6
Эксплуатация
48
H250 M40
www.krohne.com
11/2013 - 4003215901 MA H250 M40 R02 ru
ВЫХОД B2
1.2
Выход B2 – это дискретный переключающийся выход. В пункте
меню 3.4 этому выходу могут быть заданы следующие значения:
ОТКЛЮЧЕН, ТОЧКА ПЕРЕКЛЮЧЕНИЯ, ПРЕДЕЛ СЧЕТЧИКА или
ИМПУЛЬСНЫЙ ВЫХОД.

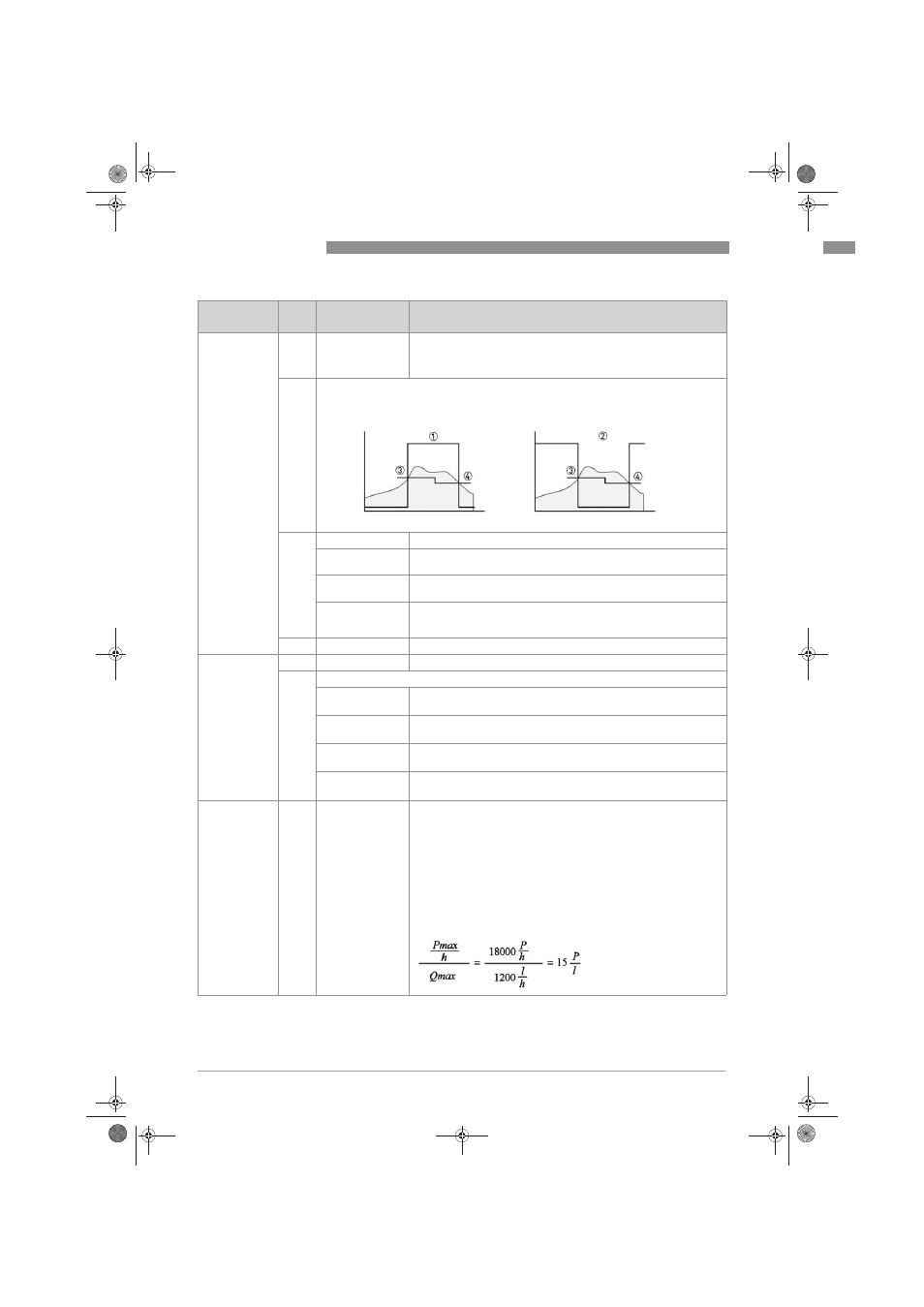

В пункте меню 3.5 может быть выбран один из следующих типов контакта:
НО контакт 1 / НЗ контакт 2
1.2.1
ОТКЛЮЧЕН
ЗНАЧ. РАСХОДА
B2
См. ЗНАЧ. РАСХОДА B1
В пункте меню 1.2.2 также может быть указан гистерезис.
ЗНАЧ.СЧЕТЧИКА
B2
См. ЗНАЧ.СЧЕТЧИКА B1
ШИРИНА
ИМПУЛЬСА B2
См. ШИРИНА ИМПУЛЬСА пункт 1.1.1
Конфигурация выполняется в пункте меню 1.3.1 (Ширина
импульса) и 1.3.2 (Импульсов/ед. изм.)
1.2.2
ГИСТ.B2
См. B1
ИМПУЛЬС.
ВЫХОД
1.3
1.3.1
ширина импульса
50
мс
T
i
= 50
мс; f
макс
= 10
Гц
Макс. кол-во импульсов/час = 36000
4
мс
T
i
= 100 ms; f
max
= 5
Гц
Макс. кол-во импульсов/час = 18000
200
мс
T
i
= 200
мс; f
макс
= 2,5
Гц
Макс. кол-во импульсов/час = 9000
500
мс
T
i
= 500
мс; f
макс
= 1
Гц
Макс. кол-во импульсов/час = 3600
1.3.2
ИМПУЛЬС / ЕД.
ИЗМ.
0,001 ...
1000
Количество импульсов на единицу измерения объема или массы,
которое может быть выведено через один из дискретных выходов.
Максимальная частота импульсного выхода (см. пункт меню 1.3.1)
не может быть превышена даже при максимальном расходе
(
конечное значение).
Пример:
Конечное значение Qмакс = 1200 л/ч; единица измерения
счетчика = литр; длительность импульса = 100 мс;
Если коэффициент равен 1, 1 импульс/литр = 1200 импульсов
генерируется за один час при максимальном расходе.
Максимальное количество допустимых импульсов:
Обозначение
Урове
нь
Выбор /
Ввод данных
Пояснение
