4
Электрический монтаж
30
H250 M40
www.krohne.com 11/2013 - 4003215901 MA H250 M40 R02 ru
4.2.3 Дискретные входы/выходы ESK4-T
После откручивания крышки корпуса шкалу можно снять. Клеммы контактного модуля имеют
штепсельную конструкцию и могут быть извлечены для подключения кабелей.
Дискретные входы/выходы электрически изолированы друг от друга и от токового выхода ESK4.
Подключение дискретных выходов
В соответствии с передачей желаемых сигналов выберите один из следующих типов соединения для
дискретных выходов В1 и В2:
• NAMUR (интерфейс постоянного тока согласно EN 60947-5-6)
• Транзисторный выход (пассивный, с открытым коллектором)

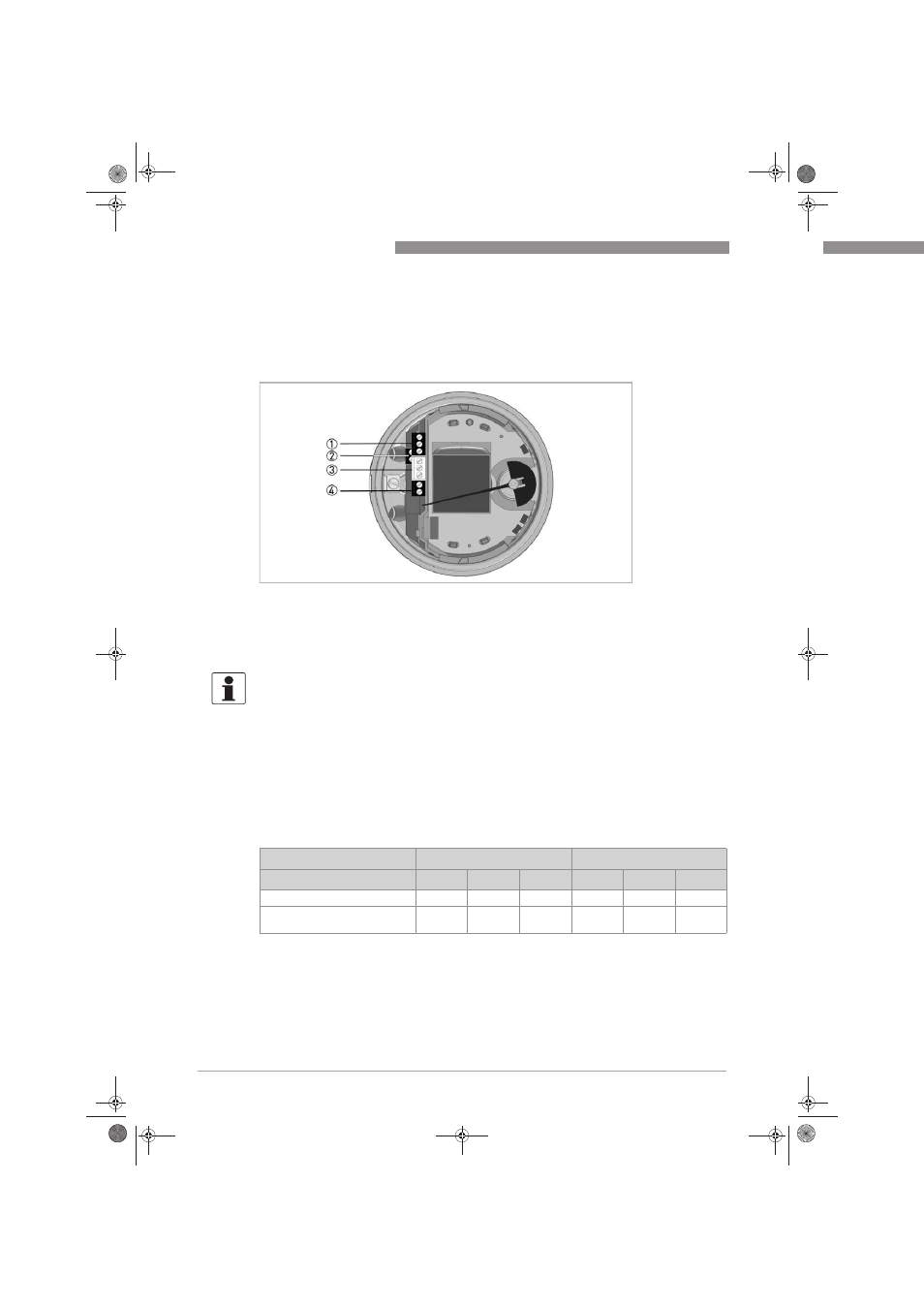

1 Бинарный выход 1
2 Источник питания/токовый выход ESK4
3 Бинарный выход 2
4 Дискретный вход
Информация!
Дискретные входы/выходы могут работать, только если к клеммам 11+ и 12- ESK4 подключен
источник питания. Дискретные входы/выходы поставляются неактивными по умолчанию и
должны быть активированы перед началом работы (см. раздел 6.6 «Меню ESK4-T»)
Бинарный выход B1 B2
№ клеммы 1 2 3 4 5 6
Подключение NAMUR + - + -
Подключение транзисторного
выхода
+ B
OC
+ B
OC
