Электрический монтаж
4
27
H250 M40
www.krohne.com 11/2013 - 4003215901 MA H250 M40 R02 ru
4.2.2 Токовый выход ESK4
Соединительные клеммы выхода ESK4 имеют разъемную конструкцию и могут быть извлечены для
подключения кабелей.
Источник питания M40 с электрической изоляцией
Планировать проводку нужно очень тщательно в том, что касается подключения других устройства,
таких как вычислительные блоки или устройства управления процессом. Внутренние подключения в
таких устройствах (например, заземление с защитным проводником, контуры заземления на массу)
могут привести к появлению недопустимых значений потенциала напряжения, что может
препятствовать работе как самого конвертера сигналов, так и прибора, подключенного к нему. В
таких случаях рекомендуется использовать защищенное сверхнизкое напряжение (PELV).

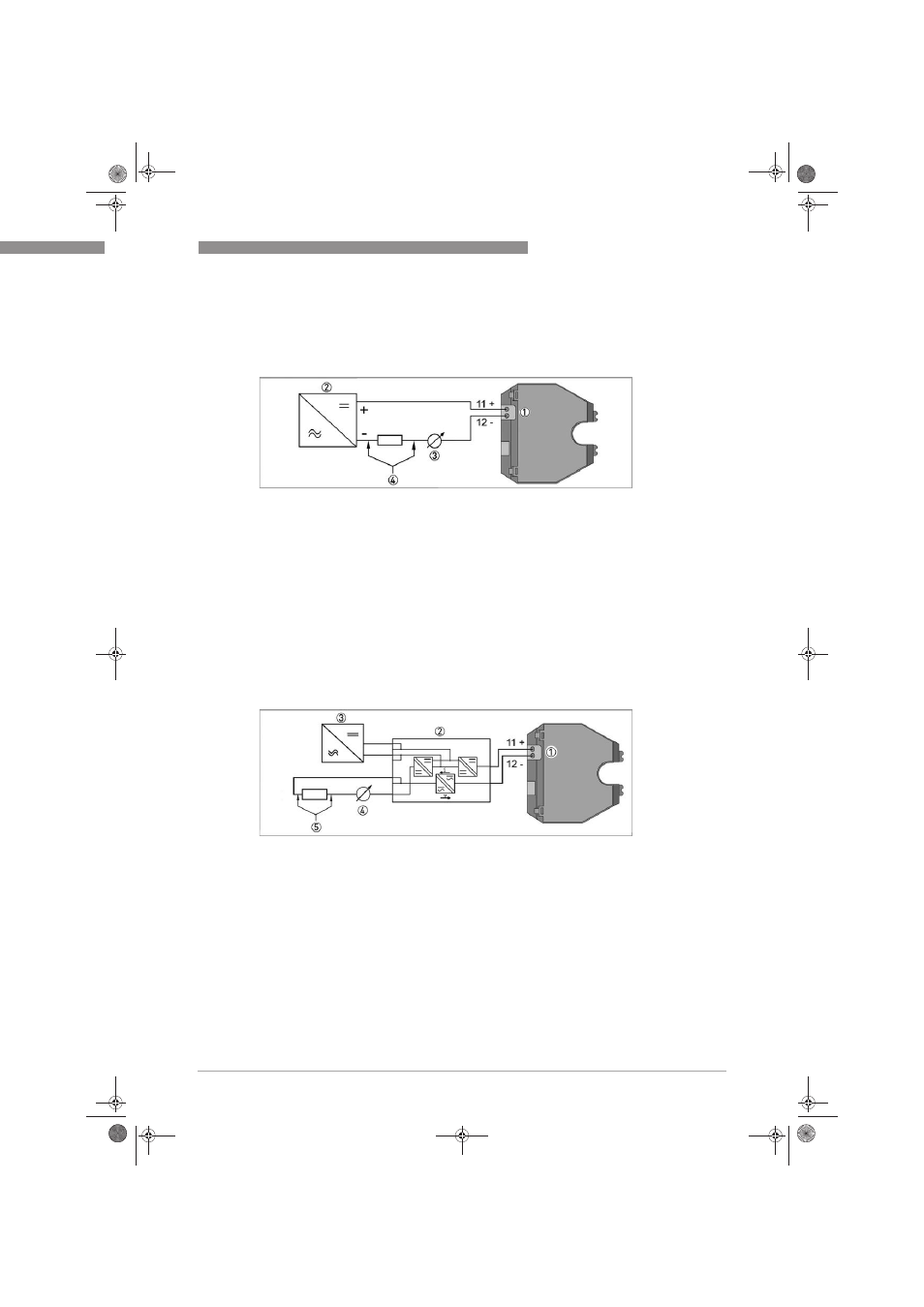

Технологические присоединения ESK4
1 Токовый выход ESK4A
2 Электропитание 14...30 В пост. тока
3 Измерительный сигнал 4...20 мА
4 Внешняя нагрузка, связь по протоколу HART
®
1 Присоединительная клемма
2 Изолятор питания конвертера с электрической изоляцией
3 Источник питания (см. сведения по изолятору источника питания)
4 Измерительный сигнал 4...20 мА
5 Внешняя нагрузка, связь по протоколу HART
®
