4
Электрический монтаж
24
H250 M40
www.krohne.com 11/2013 - 4003215901 MA H250 M40 R02 ru
4.2 Электрические присоединения индикатора M40
4.2.1 Индикатор M40 - предельные выключатели
На индикатор M40 может быть установлено максимум два электронных предельных выключателя.
Предельный выключатель работает как щелевой датчик, приводимый в действие индуктивно при
помощи полукруглого металлического лепестка, являющегося частью указателя. Точки переключения
настраиваются с помощью контактного указателя. Положение контактного указателя отражено на
шкале.
Соединительные клеммы имеют разъемную конструкцию и могут быть сняты для подключения
кабелей. Типы встроенных предельных выключателей показаны на индикаторе.

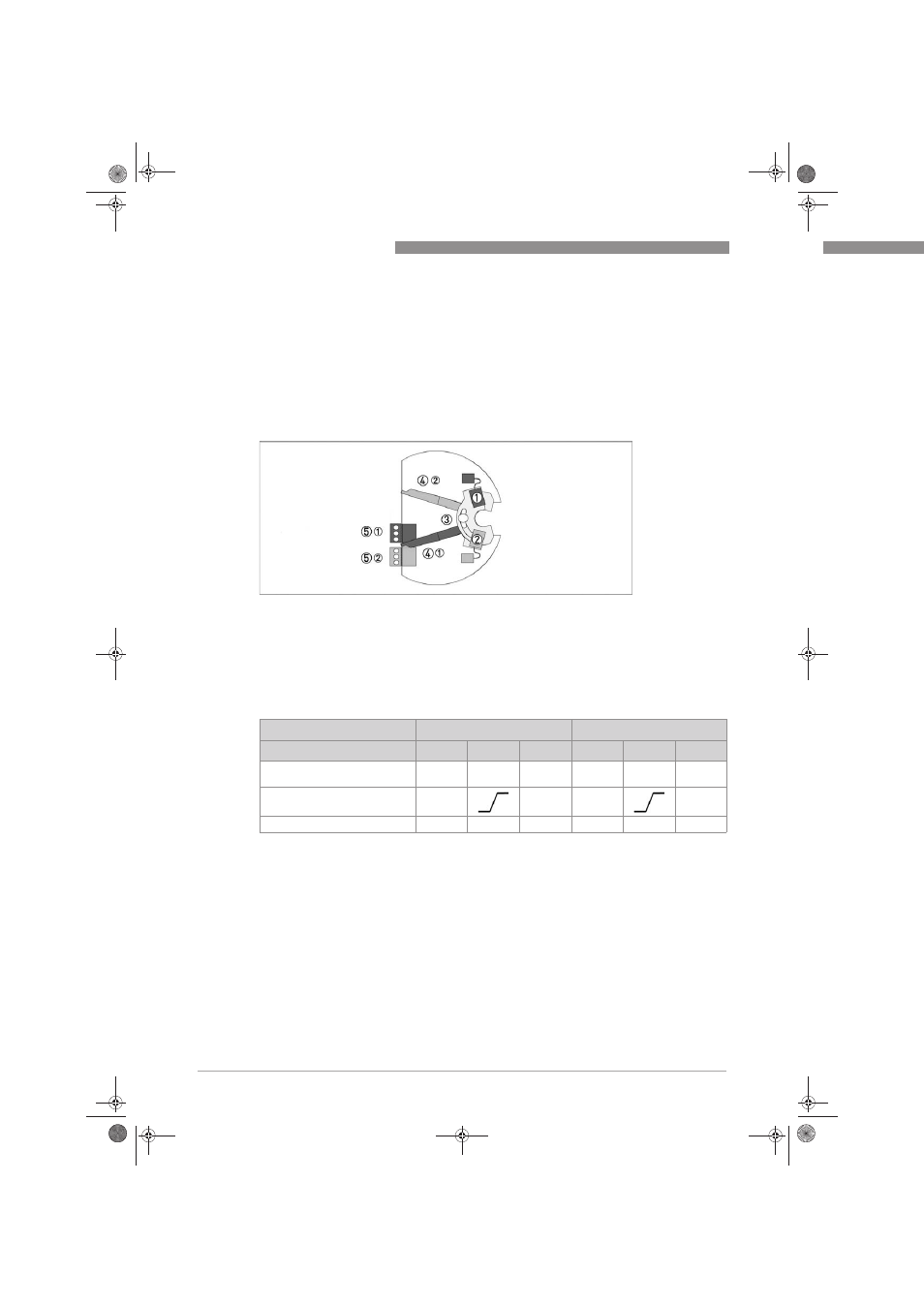

Электрическое подключение предельных выключателей
Модуль предельного выключателя
1 Мин. контакт
2 Макс. контакт
3 Стопорный винт
4 Указатель максимума
5 Соединительная клемма
Контакт МИН. МАКС
№ клеммы 1 2 3 4 5 6
Подключение 2-проводное
NAMUR - + - +
Подключение 3-проводное + - + -
Подключение геркона SPST + - + -
