4
Электрический монтаж
26
H250 M40
www.krohne.com
11/2013 - 4003215901 MA H250 M40 R02 ru
Если лепесток измерительного указателя входит в щель, срабатывает сигнализация. Если лепесток
указателя находится за пределами щелевого датчика, к включению сигнала также приводит обрыв
провода в цепи NAMUR.
3-
проводной предельный выключатель не имеет функции обнаружения обрыва провода.
Потребляемый ток в показанном положении:

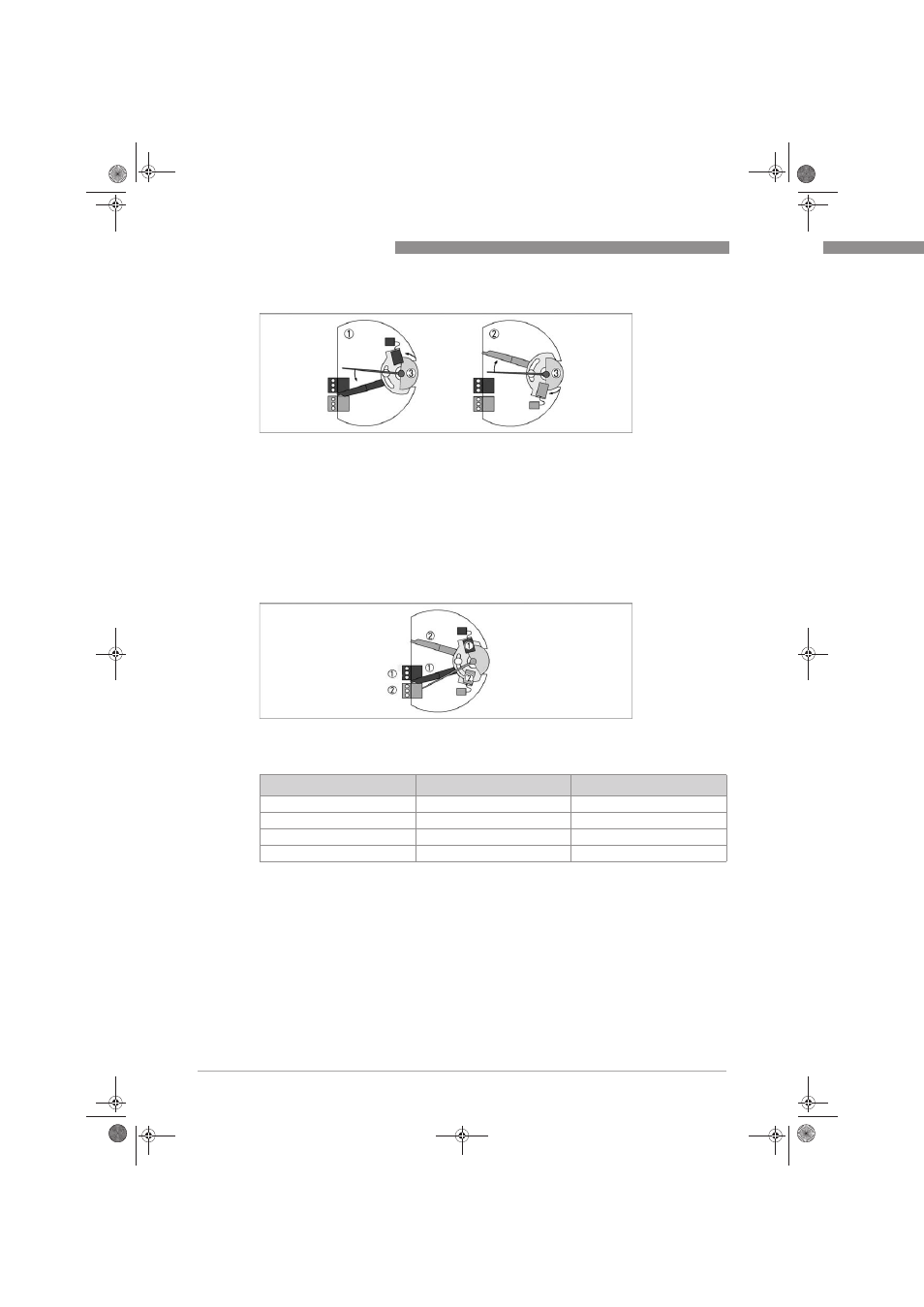

Определение контактов переключателя
1 Контакт МИН.
2 Контакт МАКС.
3 Лепесток указателя с переключающим лепестком
Определение МинМин - МаксМакс
1 Контакт МИН.2 или контакт MAKC.1
2 Контакт МИН.1 или контакт MAKC.2
Контактная информация
Тип
токовый
МИН 1
NAMUR
≤ 1 мА
МИН 2
NAMUR
≤ 1 мА
МАКС 1
NAMUR
≥ 3 мA
МАКС 2
NAMUR
≥ 3 мA
