Электрический монтаж
4
29
H250 M40
www.krohne.com
11/2013 - 4003215901 MA H250 M40 R02 ru
Нагрузка для связи по протоколу HART
®

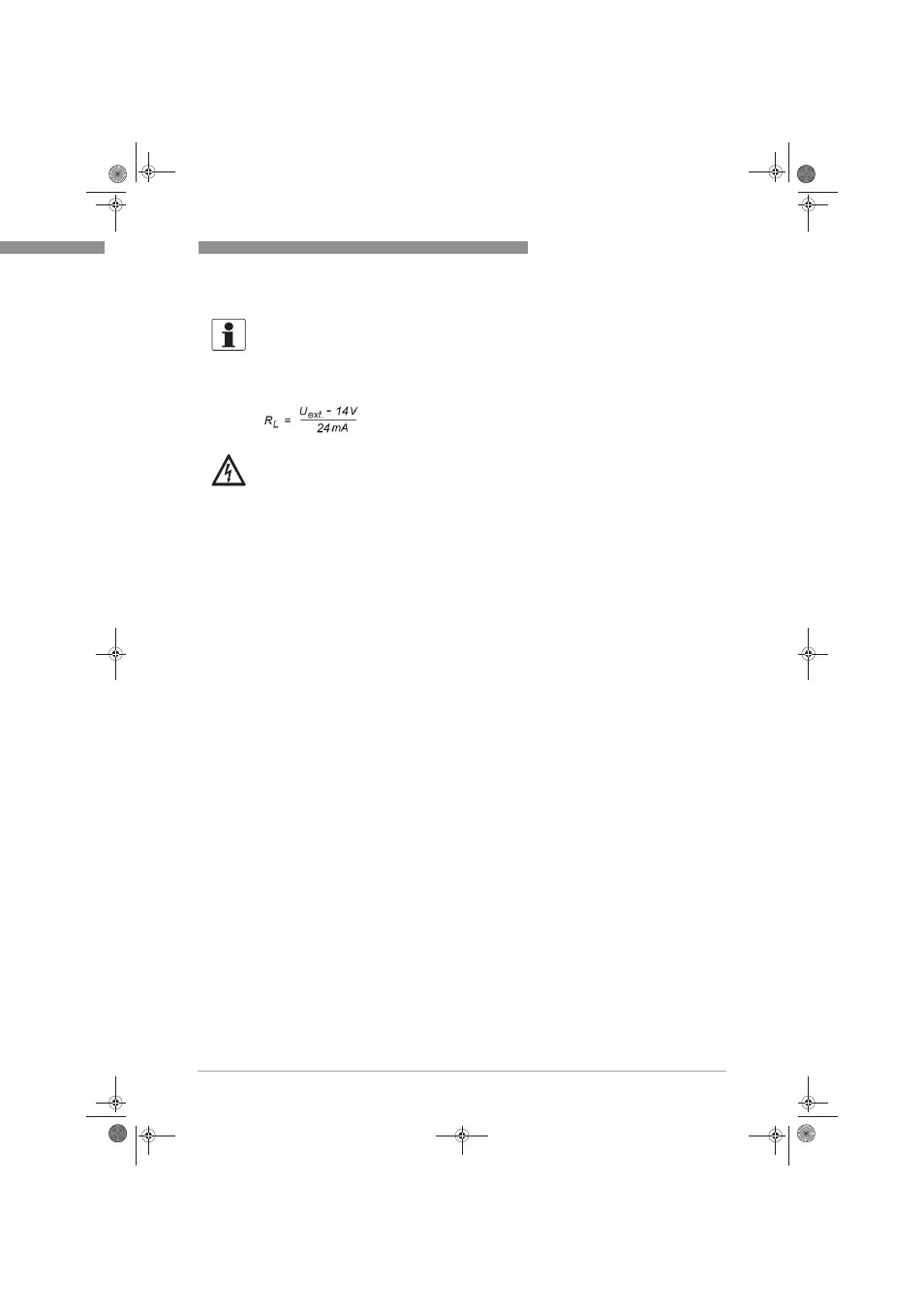

Максимальное сопротивление нагрузки рассчитывается следующим образом:
Конфигурация
Конфигурация ESK может быть выполнена по протоколу HART
®
.
Для этого доступны DD (описания
устройств) для AMS 10x, AMS 11x и PDM 6.0, а также DTM (диспетчер типов устройств) для
PACTware™ 3.0.2.28(3.0 SP5), 3.6.0.3(3.6 SP2)
и 4.0.0.6. Файлы можно загрузить с нашего веб-сайта
бесплатно.
Данные о текущем расходе могут быть переданы по встроенному протоколу HART
®
.
Счетчик
расхода поддерживает задание параметров. Возможен контроль двух предельных значений.
Предельные значения назначаются для расхода или для переполнения счетчика.
Самотестирование - диагностика
В процессе запуска и работы в ESK4 циклически выполняются различные диагностические функции
для обеспечения надежной работы. При обнаружении ошибки через аналоговый выход включается
сигнал отказа (высокий) (ток > 21 мА, обычно 22 мА). Более подробная информация может быть
получена по протоколу HART
®
(CMD#48).
В случае информационных сообщений и предупреждений
сигнал отказа не включается.
Функции диагностики (Мониторинг):
• Достоверность данных энергонезависимого ОЗУ
• Достоверность данных ПЗУ
• Рабочий диапазон внутренних значений эталонного напряжения
• Обнаружение сигнала диапазона измерений внутренних датчиков
• Температурная компенсация внутренних датчиков
• Калибровка на основании применения
• Достоверность значения подсчета
• Достоверность физической единицы, системной и выбранной единицы
Информация!
Для связи по протоколу HART
®
необходима нагрузка минимум 230 Ом.
Опасность!
Чтобы предотвратить помехи для выходного сигнала постоянного тока, используйте витой
двужильный кабель.
В некоторых случаях может потребоваться экранированный кабель. Подключение экрана
(
заземление) кабеля допускается только в одной точке (в источнике питания).
