2
Описание прибора
14
H250 M40
www.krohne.com
11/2013 - 4003215901 MA H250 M40 R02 ru
2.2.2
Система демпфирования поплавка
Система демпфирования характеризуется высокой устойчивостью и способностью к
самоцентрированию. Демпфирующий цилиндр изготавливается из высококачественной керамики
или РЕЕК, в зависимости от измеряемой среды и применения. Прибор может быть дооснащен
системой демпфирования пользователем (см. «Сервис»).
Систему демпфирования рекомендуется применять
• Обычно при использовании поплавков типа CIV и DIV для измерения газов.
• Для поплавков типа TIV (только для H250/RR и H250/HC) при следующем начальном рабочем
давлении:
2.2.3
Система демпфирования стрелочного указателя прибора
В принципе, показывающий элемент с его магнитной системой содержит демпфер индикатора.
Дополнительная индукционная система торможения эффективна в случае нестабильных или
пульсирующих потоков. Индукционная система торможения окружает магнитным полем флажок
стрелки-указателя, не касаясь его, и гасит его колебания. В результате стрелка-указатель занимает
гораздо более спокойное положение, не искажая результат измерения. Стяжная муфта обеспечивает
надлежащую посадку. Индукционная система торможения может быть установлена при
дооснащении прибора в процессе его эксплуатации без необходимости перекалибровки
(
см. «Сервис»).
Типоразмер в соответствии с
Начальное рабочее давление
EN 1092-1
ASME B16.5
[
бар]
[
фунт/кв. дюйм изб.]
DN 50
½"
≤0,3
≤4,4
DN25
1"
≤0,3
≤4,4
DN50
2"
≤0,2
≤2,9
DN80
3"
≤0,2
≤2,9
DN 100
4"
≤0,2
≤2,9

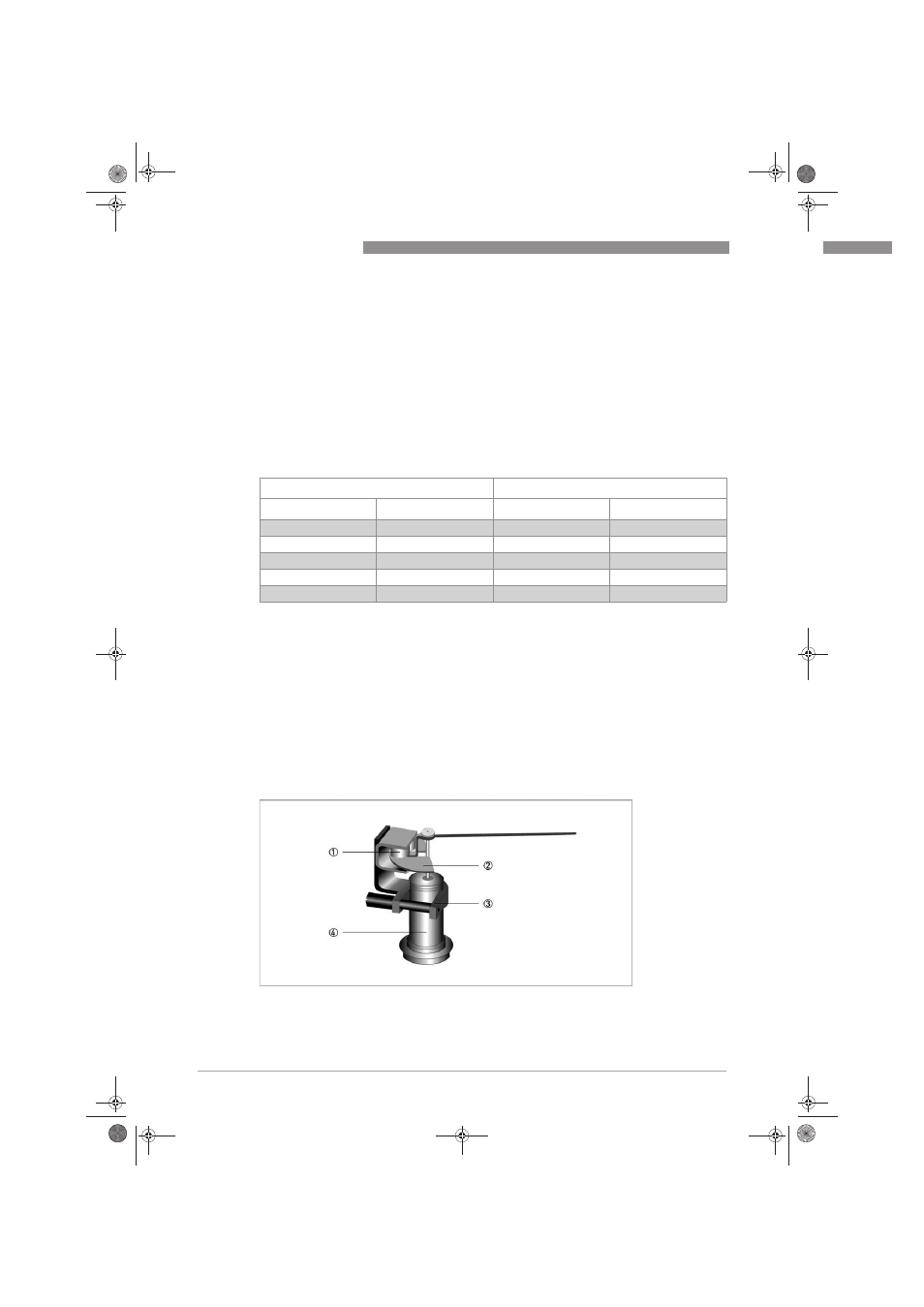

1 Индукционный тормоз
2 Лопасть указателя
3 Кронштейн
4 Цилиндр указателя
