4
Электрический монтаж
34
H250 M40
www.krohne.com
11/2013 - 4003215901 MA H250 M40 R02 ru
4.3

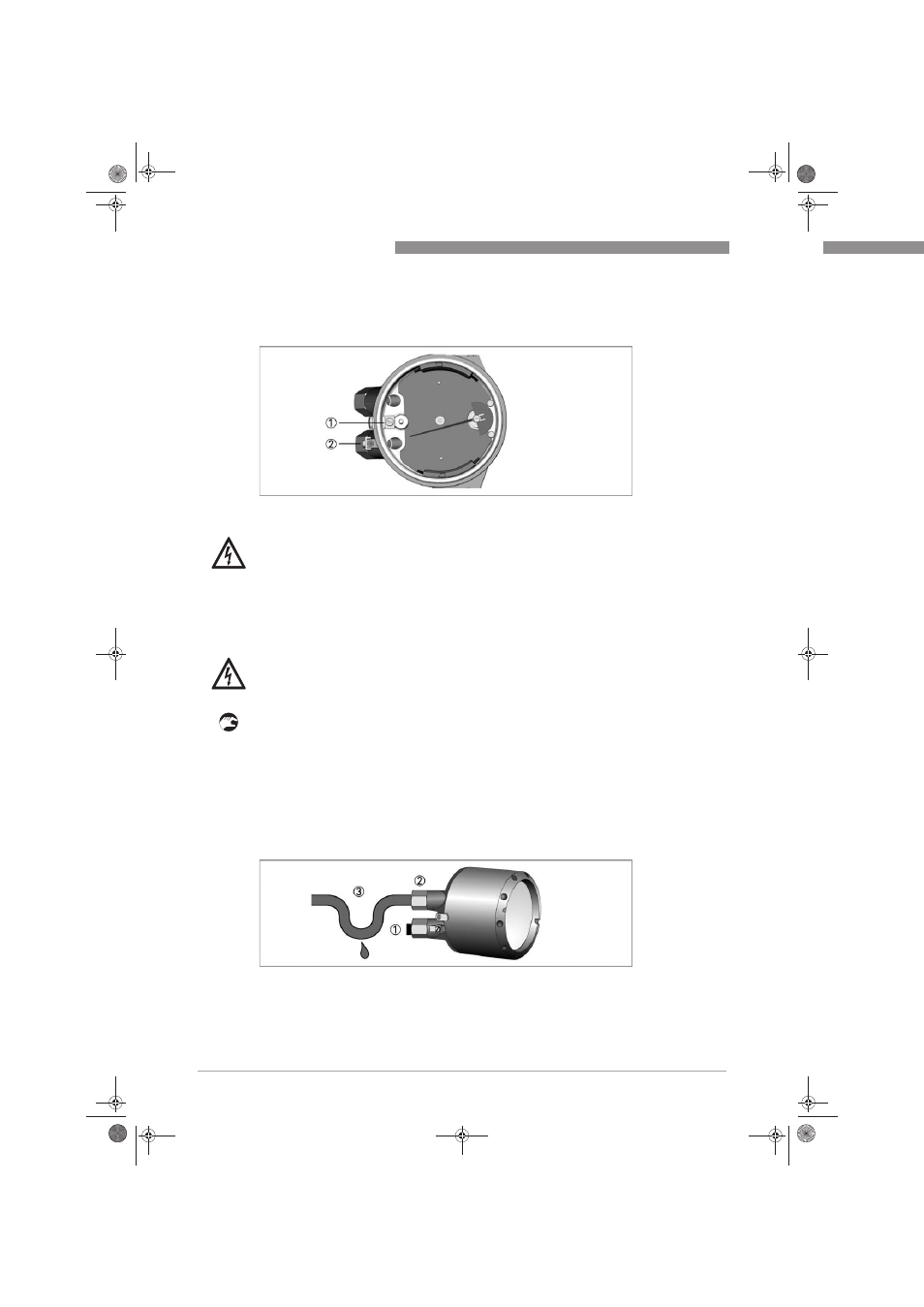

Подключение заземления
4.4
Степень защиты
Измерительный прибор соответствует всем требованиям степени защиты IP66/68.
В связи с изложенным выше, необходимо соблюдать следующие требования:
• Использовать только оригинальные уплотняющие прокладки. Они должны быть чистыми и не
иметь повреждений. Поврежденные уплотнительные прокладки должны быть заменены.
• Используемые электрические кабели должны быть целыми и соответствовать нормативным
требованиям.
• Кабель должен быть проложен так, чтобы перед вводом в прибор образовалась петля 3 для
защиты от попадания влаги в корпус прибора.
• Кабельный проход 2 должен быть затянут.
• Закройте неиспользуемые кабельные вводы при помощи заглушек 1.
1 Клемма заземления на индикаторе
2 Внешняя клемма заземления
Опасность!
Кабель заземления не должен передавать какое бы то ни было наведенное напряжение.
Запрещается заземлять с помощью данного кабеля какие бы то ни было другие электрические
приборы.
Опасность!
После выполнения всех работ по обслуживанию и профилактике измерительного прибора нужно
обеспечить восстановление указанной степени защиты.
1 При отсутствии кабеля закрыть заглушками.
2 Плотно затяните гайку кабельного ввода
3 Укладывать кабель с провисанием
