6.2
Элементы управления ESK4-T
При снятой крышке управление прибором осуществляется при помощи механических кнопок, а при
установленной крышке – с помощью магнитного стержня.
Механические кнопки управления и кнопки для управления с помощью магнитного стержня
идентичны по своей функциональности. В данной документации кнопки представлены в виде
символов для описания функций управления:
Осторожно!
Точка переключения магнитных датчиков расположена прямо на уровне соответствующего
кольца (см. рисунок). Прикасайтесь к кольцу только в перпендикулярном направлении спереди с
помощью магнитного стержня. Боковое касание может привести к ошибкам управления.
P

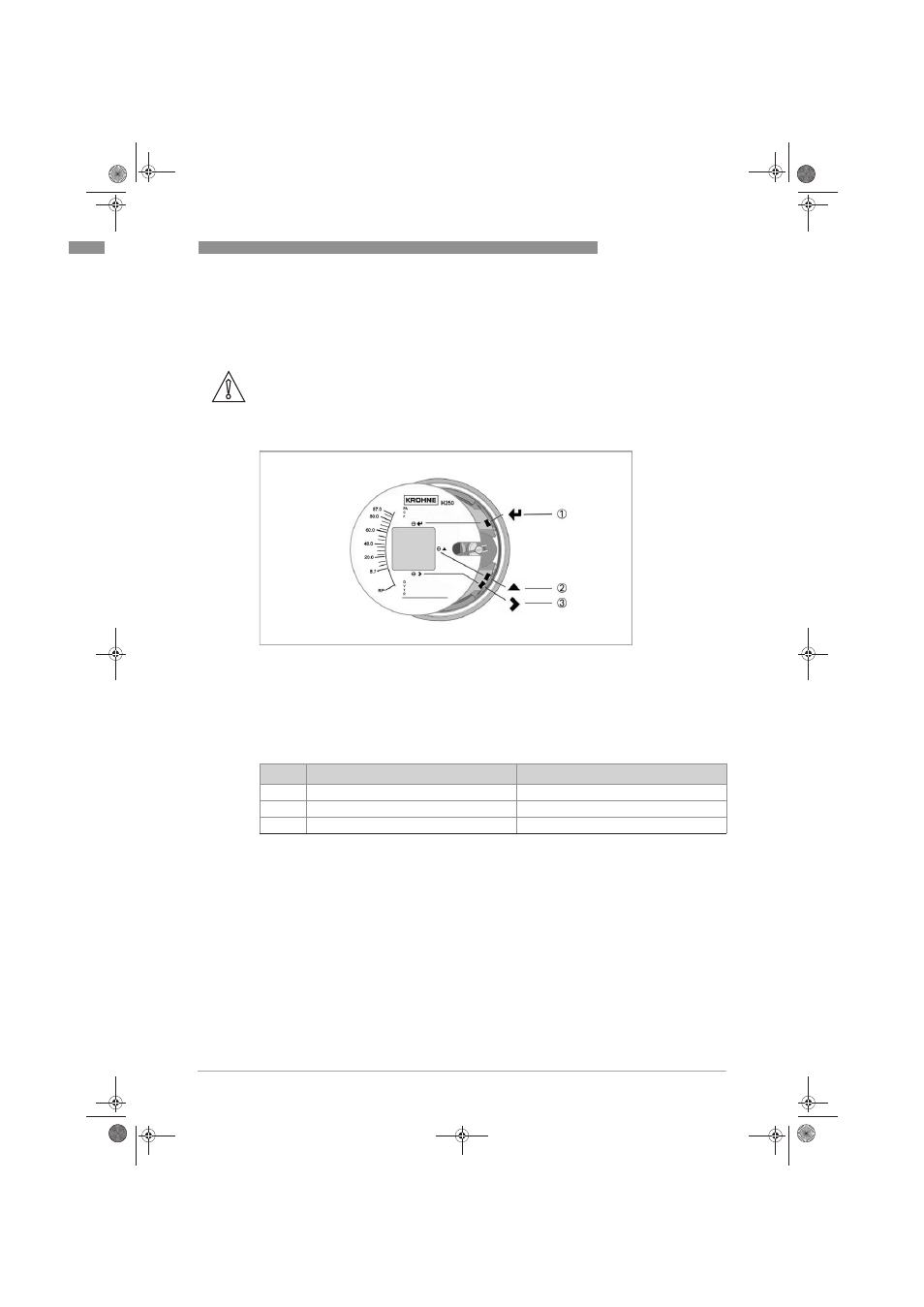

иcyнoк 6-1: Дисплей и элементы управления
1 Кнопка «Ввод» (зона срабатывания от магнитного стержня)
2 Кнопка «Вверх» (зона срабатывания от магнитного стержня)
3 Кнопка «Вправо» (зона срабатывания от магнитного стержня)
Кнопка
Символ
1
Ввод
^
^
^
^
2
Вверх
↑
3
Вправо
→
Ta
блицa 6-1: Кнопки управления индикатора ESK4-T
