Техническое обслуживание

7

57

H250 M40

www.krohne.com

11/2013 - 4003215901 MA H250 M40 R02 ru

7.2.2

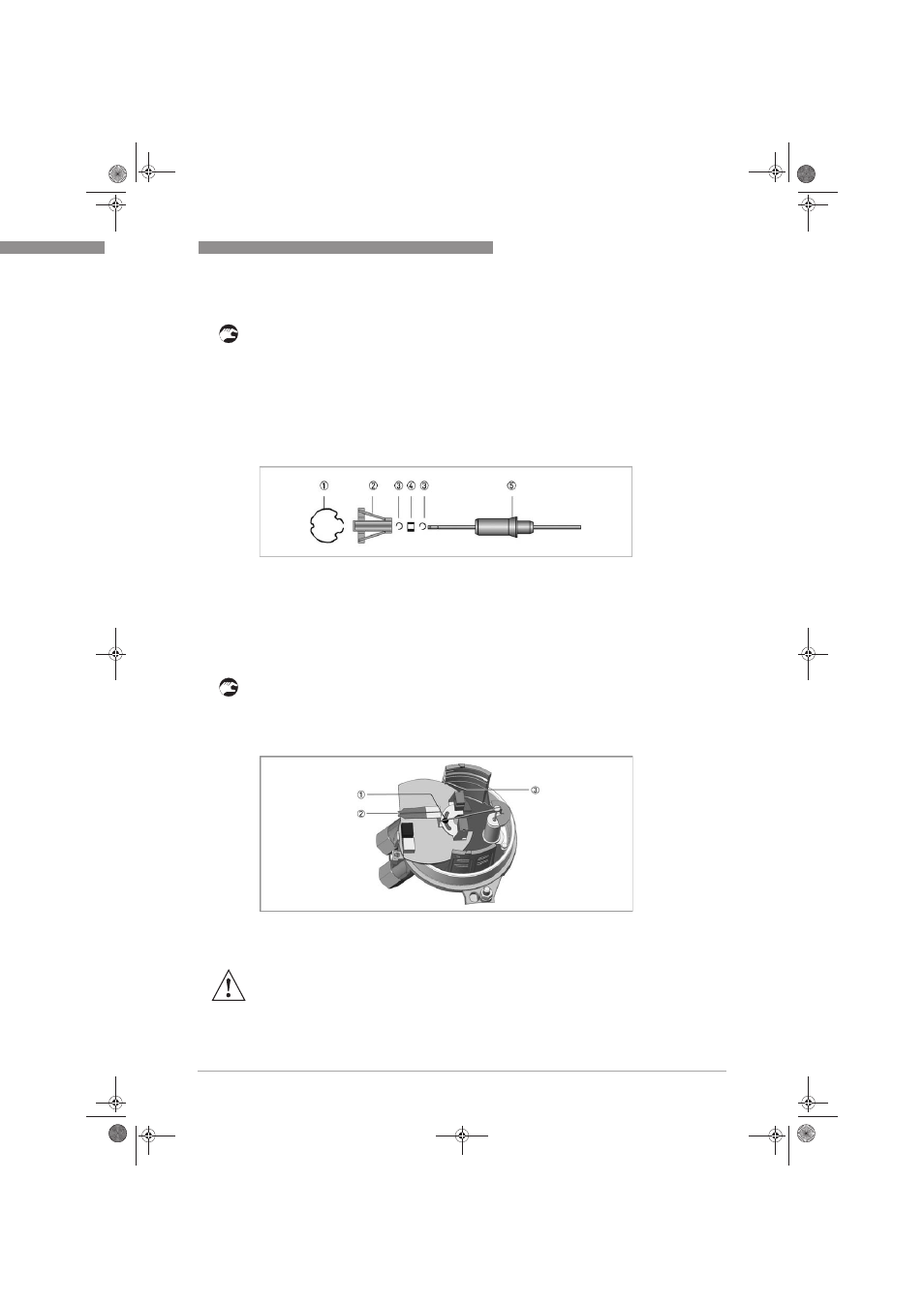

Дооснащение системой демпфирования поплавка

• Снимите верхнее стопорное кольцо 1 с измерительного устройства.
• Вытащите верхний упор поплавка 2 и поплавок 5 из измерительного узла.
• Установите стопорное кольцо 3 в нижний паз направляющего штока поплавка.
• Надвиньте керамическую втулкув 4 на направляющий шток поплавка и зафиксируйте её

стопорным кольцом 3 установив кольцо в верхний паз стержня

• Вставьте поплавок в нижнюю направляющую поплавка в измерительном узле.
• Установите демпфирующий цилиндр со встроенным упором поплавка 2 из комплекта поставки в

измерительный узел.

• Установите верхнее стопорное кольцо 2.

7.2.3

Дооснащение модулем предельных выключателей

• Снимите дополнительный модуль ESK4-Т (если таковой имеется).
• Сдвиньте контактный указатель 2 к середине.
• Ослабьте стопорный винт 1 на контактном указателе.
• Задвиньте контактный модуль в направляющий паз корзины 3 так, чтобы полукруг 1 на

контактной плате охватывал цилиндр стрелочного указателя.

Присоединительные клеммы имеют разъёмную конструкцию и могут быть сняты для подключения
кабелей.

1 Стопорное кольцо
2 Уловитель поплавка
3 Пружинная шайба
4 Керамический рукав
5 Поплавковые уровнемеры

Внимание!
Будьте осторожны, чтобы не повредить указательный элемент!
