Монтаж
3
21
H250 M40
www.krohne.com
11/2013 - 4003215901 MA H250 M40 R02 ru
3.3.1
Моменты затяжки
На измерительных устройствах с футеровкой из PTFE или керамической футеровкой и выступающей
поверхностью из PTFE затягивать резьбу фланцев следует со следующим усилием:
3.3.2
Магнитные фильтры
Если в рабочем продукте содержатся восприимчивые к магнитному полю частицы, рекомендуется
использовать магнитные фильтры. Магнитный фильтр следует устанавливать в направлении потока
до расходомера. Стержневые магниты в фильтре расположены спирально для обеспечения
оптимальной эффективности при малом падении давления. Для защиты от коррозии все магниты по
отдельности покрыты тефлоном (PTFE). Материал: 1,4571
Типоразмер согласно:
Шпильки
Макс. момент затяжки
EN 1092-1
ASME B 16.5
EN
ASME
EN 1092-1
ASME 150 lb
DN
PN
дюймы
фунт
150
фунт
300
фунт
Нм
фут*фу
нт силы
Нм
фут*фу
нт силы
15
40
½“
150/300
4x M12
4x ½"
4x ½"
9,8
7,1
5,2
3,8
25
40
1“
150/300
4x M12
4x ½"
4x 5/8"
21
15
10
7,2
50
40
2“
150/300
4x M16
4x 5/8"
8x 5/8"
57
41
41
30
80
16
3“
150/300
8x M16
4x 5/8"
8x ¾"
47
34
70
51
100
16
4“
150/300
8x M16
8x 5/8"
8x ¾"
67
48
50
36

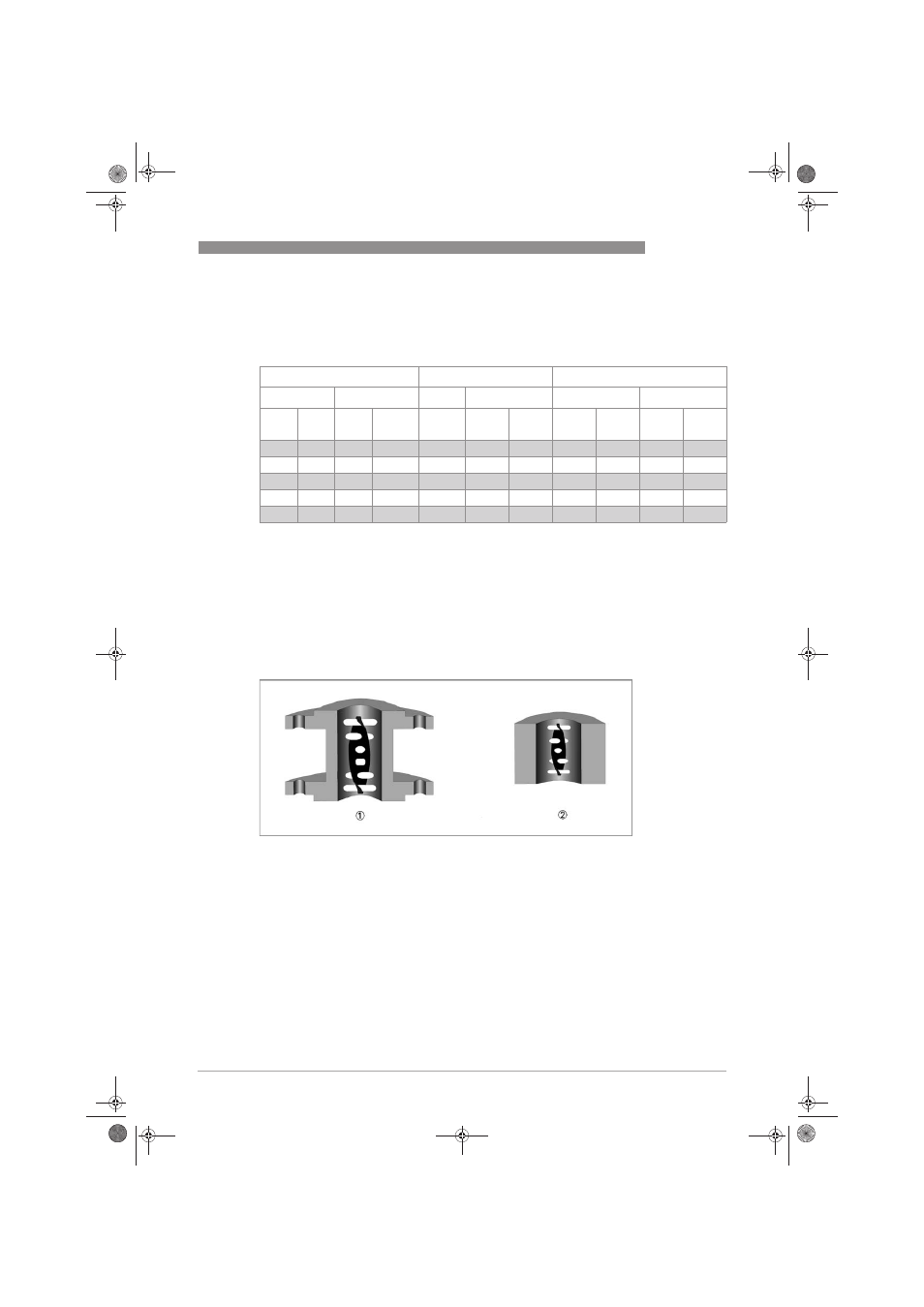

Магнитные фильтры
1 Тип F - часть фитинга с фланцем - общая длина 100 мм
2 Тип FS - часть фитинга без фланца - общая длина 50 мм
