Эксплуатация
6
47
H250 M40
www.krohne.com 11/2013 - 4003215901 MA H250 M40 R02 ru
6.6.3 Пояснения к меню
1 РАБОТА
Обозначение Урове
нь
Выбор /
Ввод данных
Пояснение
ВЫХОД B1 1.1 Выход B1 – это дискретный переключающийся выход. В пункте
меню 3.2 этому выходу могут быть заданы следующие значения:
ОТКЛЮЧЕН, ТОЧКА ПЕРЕКЛЮЧЕНИЯ, ПРЕДЕЛ СЧЕТЧИКА или
ИМПУЛЬСНЫЙ ВЫХОД.

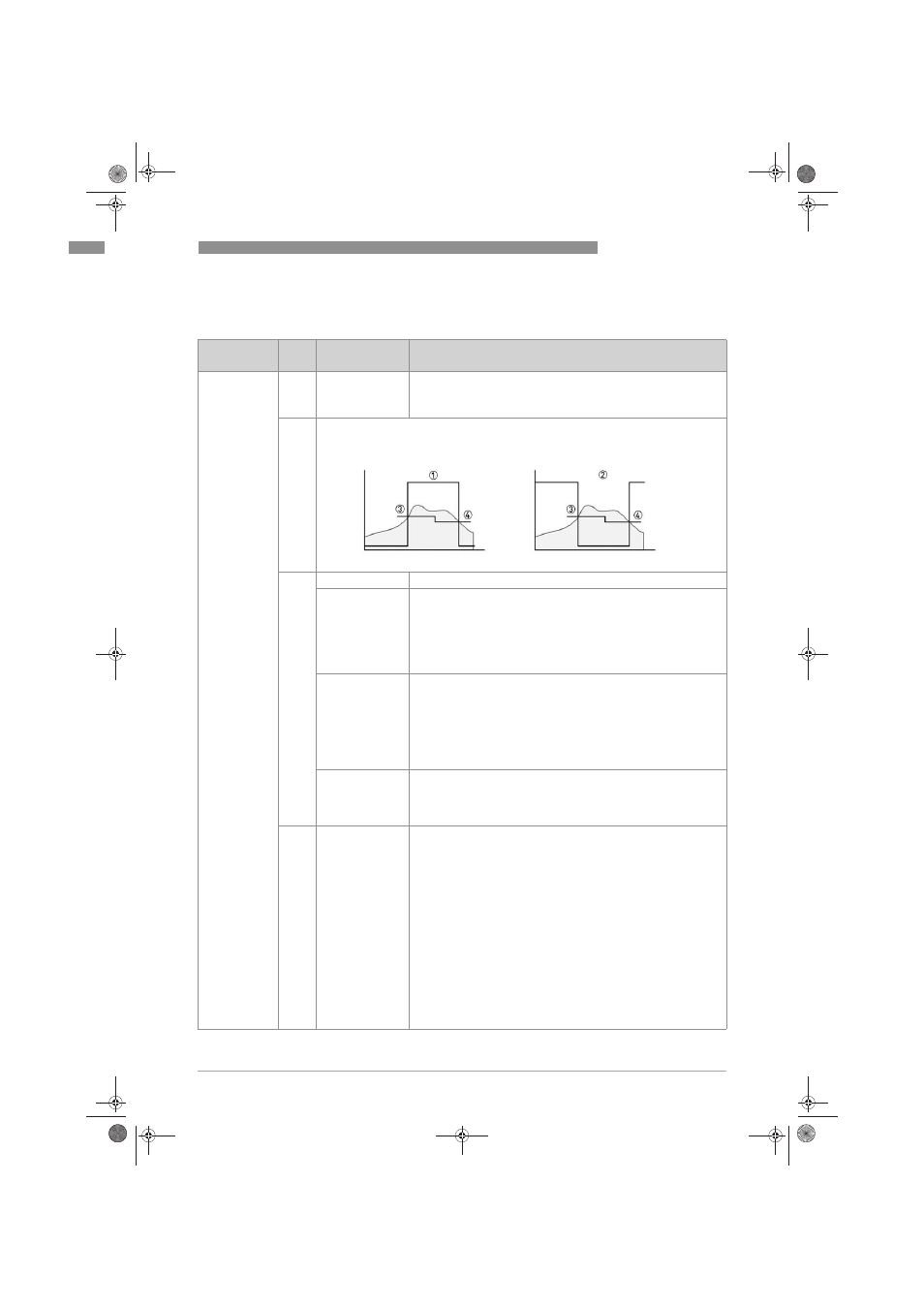

В пункте меню 3.3 может быть выбран один из следующих типов контакта:
НО контакт 1 / НЗ контакт 2
1.1.1 ОТКЛЮЧЕН
ЗНАЧ.РАСХОДА
B1
Значение расхода точки переключения
Диапазон значений: 0,0 ... конечное значение диапазона
измерения
Точка переключения вводится в единицах измерения потока.
Если текущее значение расхода превышает эту заранее заданную
точку переключения, то выход B1 изменяет свое дискретное
состояние.
В пункте меню 1.1.2 также может быть указан гистерезис.
ЗНАЧ. СЧЕТЧИКА
B1 Точка переключения счетчика
Диапазон значений: 0,0 ... предел счетчика
Точка переключения вводится в единицах измерения объема или
массы.
Если текущее значение счетчика превышает эту заранее
заданную точку переключения, выход B1 изменяет свое
дискретное состояние 3.
Для точки переключения значения счетчика настройка
гистерезиса отсутствует.
Ширина импульса Ширина импульса (импульсов/ед. изм.)
Это значение отображается здесь.
Конфигурация выполняется в пункте меню 1.3.1 (Ширина
импульса) и 1.3.2 (Импульс/ед. изм.).
1.1.2 ГИСТ.B1 Гистерезис для точки переключения значения расхода
Диапазон значений: 0,0 ... точка переключения
Если текущее значение расхода превышает заданную точку
переключения в функции 1.1.1, выход B1 меняет свое дискретное
состояние 3.
Чтобы вернуть дискретное состояние B1 к первоначальному,
точка переключения, уменьшенная гистерезисом, должна быть
изменена в меньшую сторону.
Пример:
В пункте меню 1.1.1 задается точка переключения 200 л/ч.
Тогда возможный диапазон значений гистерезиса составляет 0,0
... 200
л/ч.
Если значение гистерезиса равно 0, точка переключения не имеет
гистерезиса (3=4).
При введении значения 20 л/ч для гистерезиса, выход B1
изменяет свое дискретное состояние на изначальное, если 180 л/ч
–
меньше текущего значения расхода 4..
