Руководство пользователя
9. Настройка Port channel
97
www.qtech.ru
Результат конфигурации:
Коммутатор сообщит, что агрегирование прошло успешно. Порты 1,2,3,4 коммутатора S1
входят в группу Port-Channel1, а порты 6,8,9,10 коммутатора S2 входят в группу Port-
Channel2.
Вариант 2 Конфигурация Port channel в режиме ON.
S2
S1

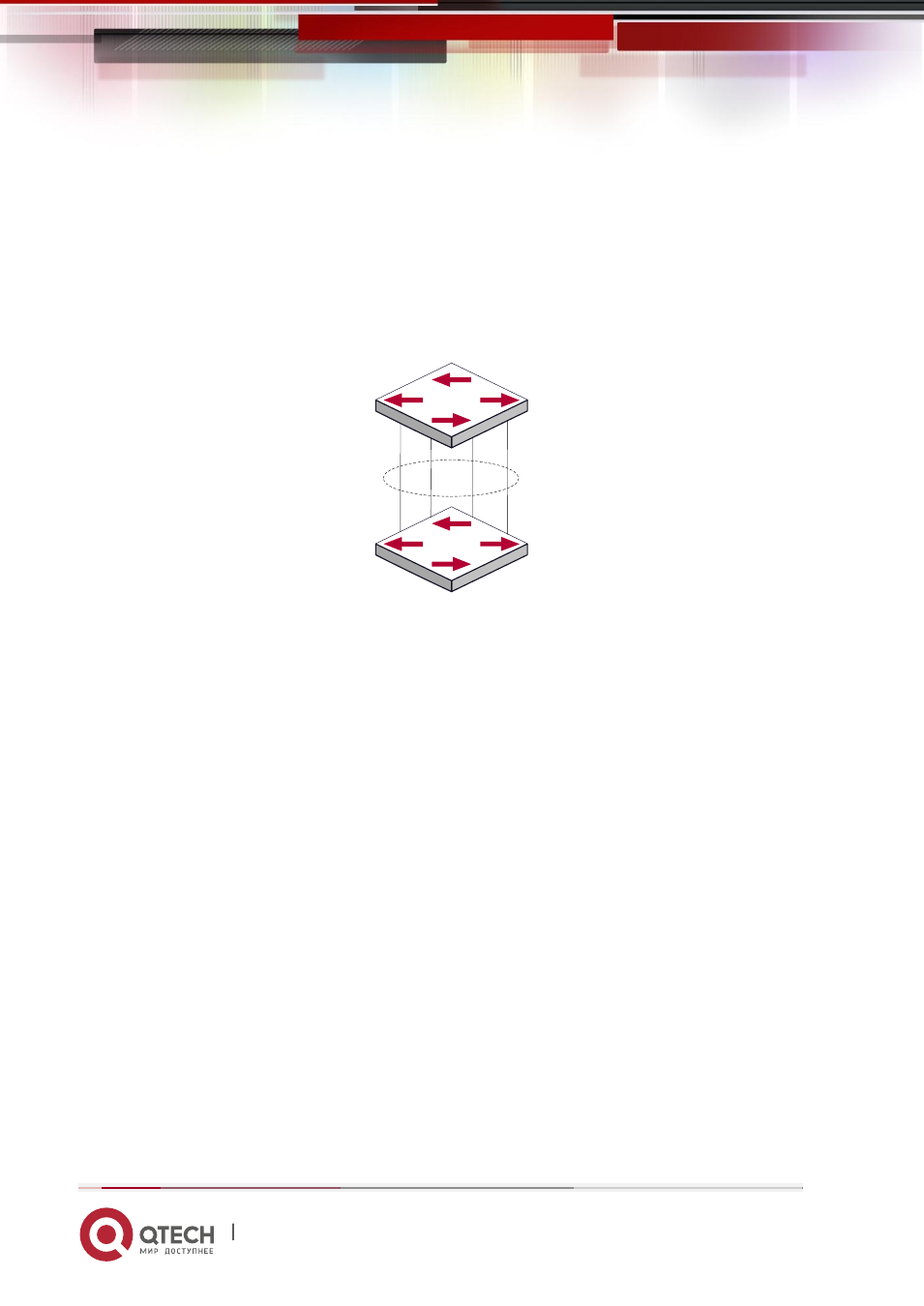

Конфигурация port channel в режиме ON
Как показано на рисунке, порты 1,2,3,4 коммутатора S1 – порты доступа и будут
добавлены в группу1 с режимом ON. Порты 6,8,9,10 коммутатора S2 – тоже порты
доступа и будут добавлены в группу2 с режимом ON.
Этапы конфигурации показаны ниже:
Switch1#config
Switch1(config)#interface ethernet 1/1
Switch1(Config-If-Ethernet1/1)#port-group 1 mode on
Switch1(Config-If-Ethernet1/1)#exit
Switch1(config)#interface ethernet 1/2
Switch1(Config-If-Ethernet1/2)#port-group 1 mode on
Switch1(Config-If-Ethernet1/2)#exit
Switch1(config)#interface ethernet 1/3
Switch1(Config-If-Ethernet1/3)#port-group 1 mode on
Switch1(Config-If-Ethernet1/3)#exit
Switch1(config)#interface ethernet 1/4
Switch1(Config-If-Ethernet1/4)#port-group 1 mode on
