Руководство пользователя
9. Настройка Port channel
96
www.qtech.ru
9.4 Примеры использования Port channel
Вариант 1 Настройка Port channel для протокола LACP.
S2
S1

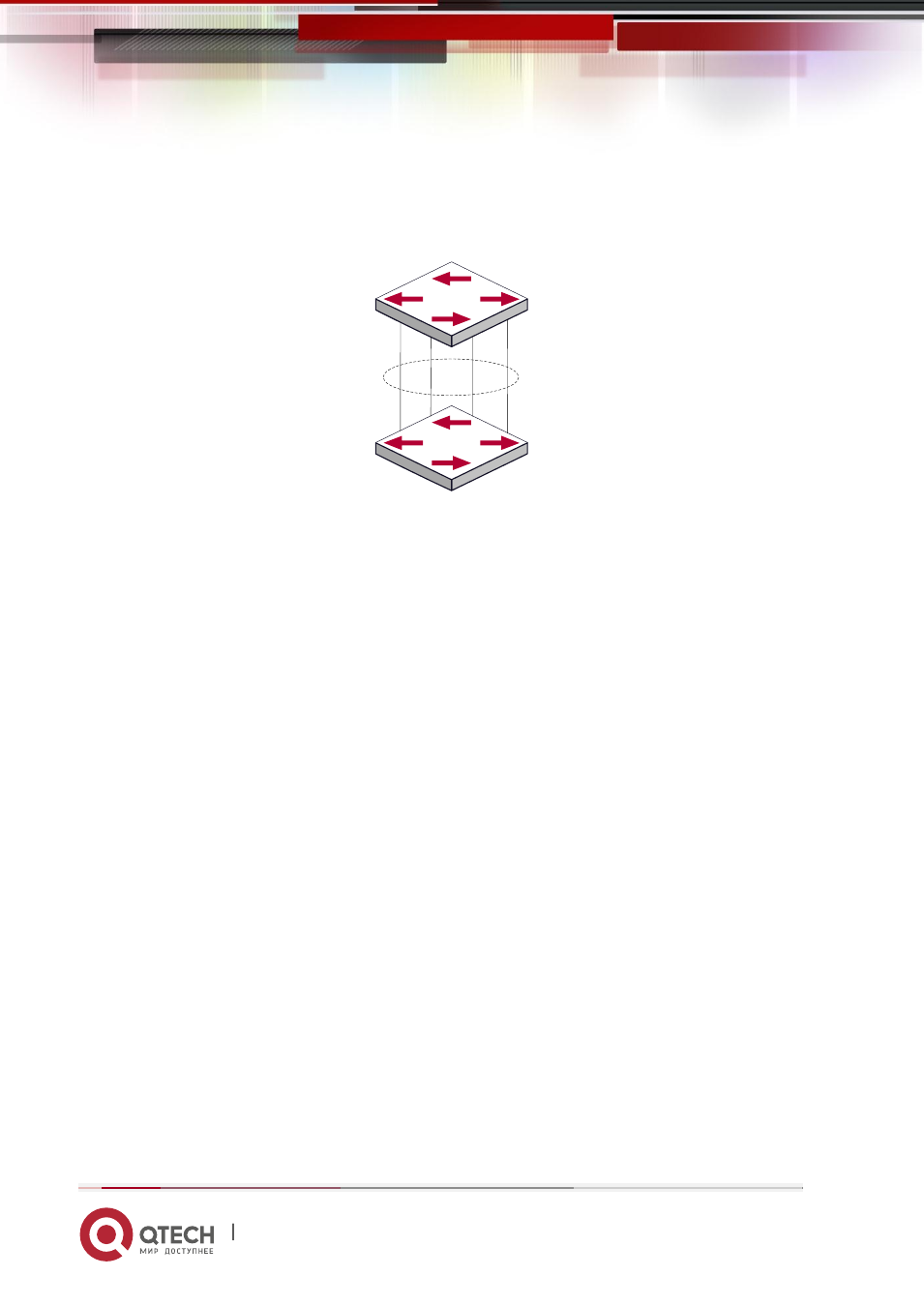

Конфигурация порта-канала в LACP
Имеется два коммутатора S1 и S2. Порты 1,2,3,4 на коммутаторе S1 - порты доступа и
добавлены в группу1 в активном режиме. Порты 6,8,9,10 на коммутаторе S2 – тоже порты
доступа и добавлены в группу 2 в пассивном режиме. Все порты соединены кабелями.
Этапы конфигурации показаны ниже:
Switch1#config
Switch1(config)#interface ethernet 1/1-4
Switch1(Config-If-Port-Range)#port-group 1 mode active
Switch1(Config-If-Port-Range)#exit
Switch1(config)#interface port-channel 1
Switch1(Config-If-Port-Channel1)#
Switch2#config
Switch2(config)#port-group 2
Switch2(config)#interface ethernet 1/6
Switch2(Config-If-Ethernet1/6)#port-group 2 mode passive
Switch2(Config-If-Ethernet1/6)#exit
Switch2(config)#interface ethernet 1/8-10
Switch2(Config-If-Port-Range)#port-group 2 mode passive
Switch2(Config-If-Port-Range)#exit
Switch2(config)#interface port-channel 2
Switch2(Config-If-Port-Channel2)#
