Руководство пользователя
2. Основные настройки коммутатора
45
www.qtech.ru
Файл образа системы включает в себя сжатые файлы аппаратных драйверов, файлы
программного обеспечения и т. д., это то что мы обычно называем « IMG file» . IMG файл
может быть сохранен только в FLASH с определенным названием nos.img.
Загрузочные(boot) файлы необходимы для загрузки и запуска коммутатора, это то, что
мы обычно называем « ROM file» (могут быть сжаты в IMG файлы, если они слишком
больших размеров). В коммутаторе загрузочные файлы разрешено сохранять в только в
ROM.
Коммутатор определяет путь и имена для файлов загрузки как flash:/boot.rom и
flash:/config.rom.
Коммутатор предоставляет пользователю два режима обновления: 1. BootROM режим; 2.
TFTP и FTP обновление в режиме Shell. Эти два способа обновления будут описаны
подробно в следующих двух разделах.
2.5.2 BootROM обновление
Есть два метода для BootROM обновления: TFTP и FTP, которые могут быть выбраны в
командах настройки BootROM.
Кабель
связи
Консольный
кабель связи

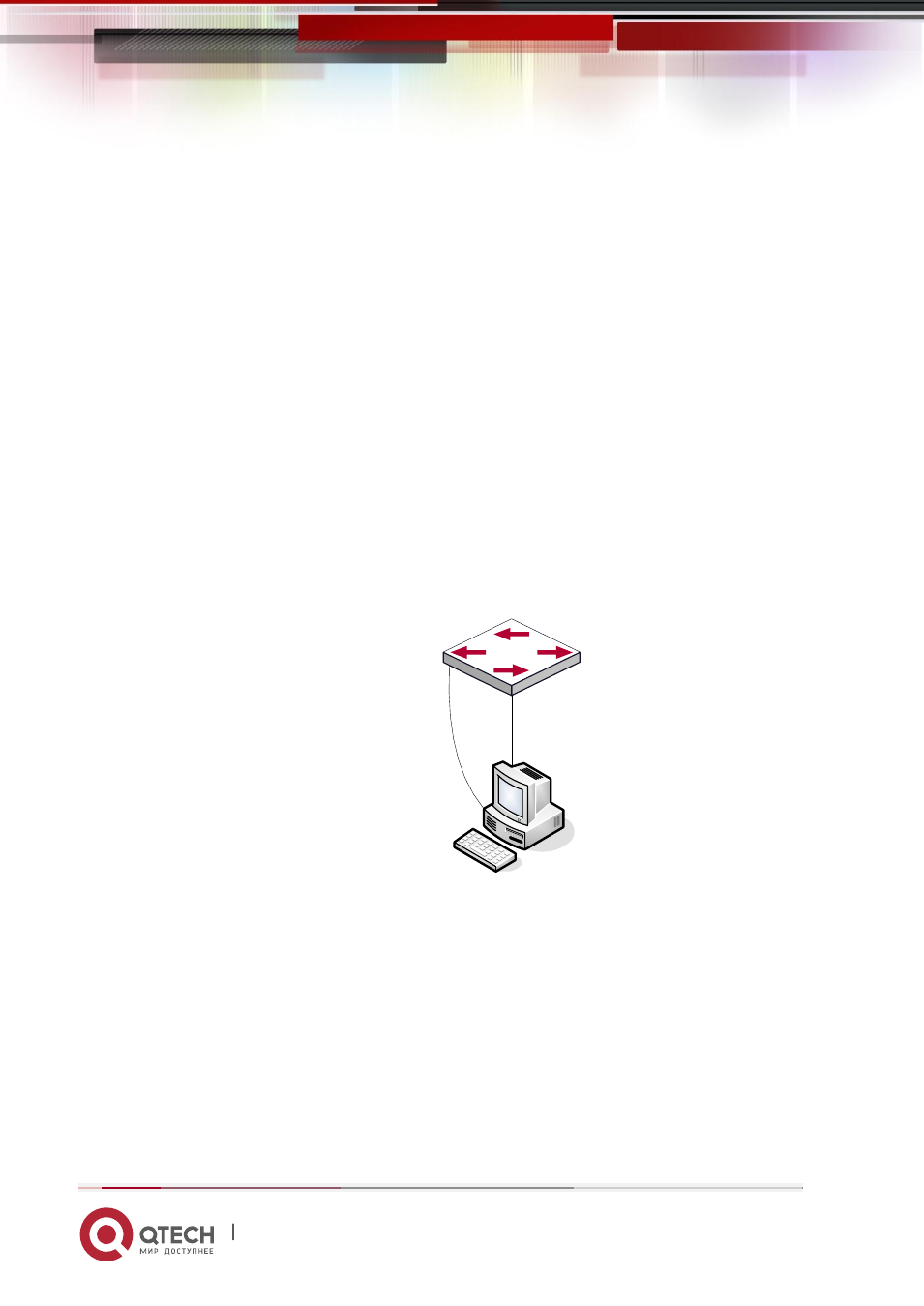

Типичная топология для обновления коммутатора в режиме BootROM
Процедура обновления перечислена ниже:
Шаг 1:
Как показано на рисунке, используется консольный кабель для подключения ПК к порту
управления на коммутаторе. ПК должен иметь программное обеспечение FTP / TFTP
сервера, а также файл image необходимый для обновления.
