Руководство пользователя
27. Конфигурация DHCP 241
www.qtech.ru
27.3 Конфигурация DHCP ретранслятора
Когда DHCP клиент и сервер находятся в разных сегментах, для передачи DHCP пакетов
необходим
DHCP ретранслятор. Использование DHCP ретранслятора делает
необязательным настройку DHCP сервера для каждого сегмента, один DHCP сервер
может обслуживать несколько сегментов, что эффективнее не только с точки зрения
затрат, но и с точки зрения управления.

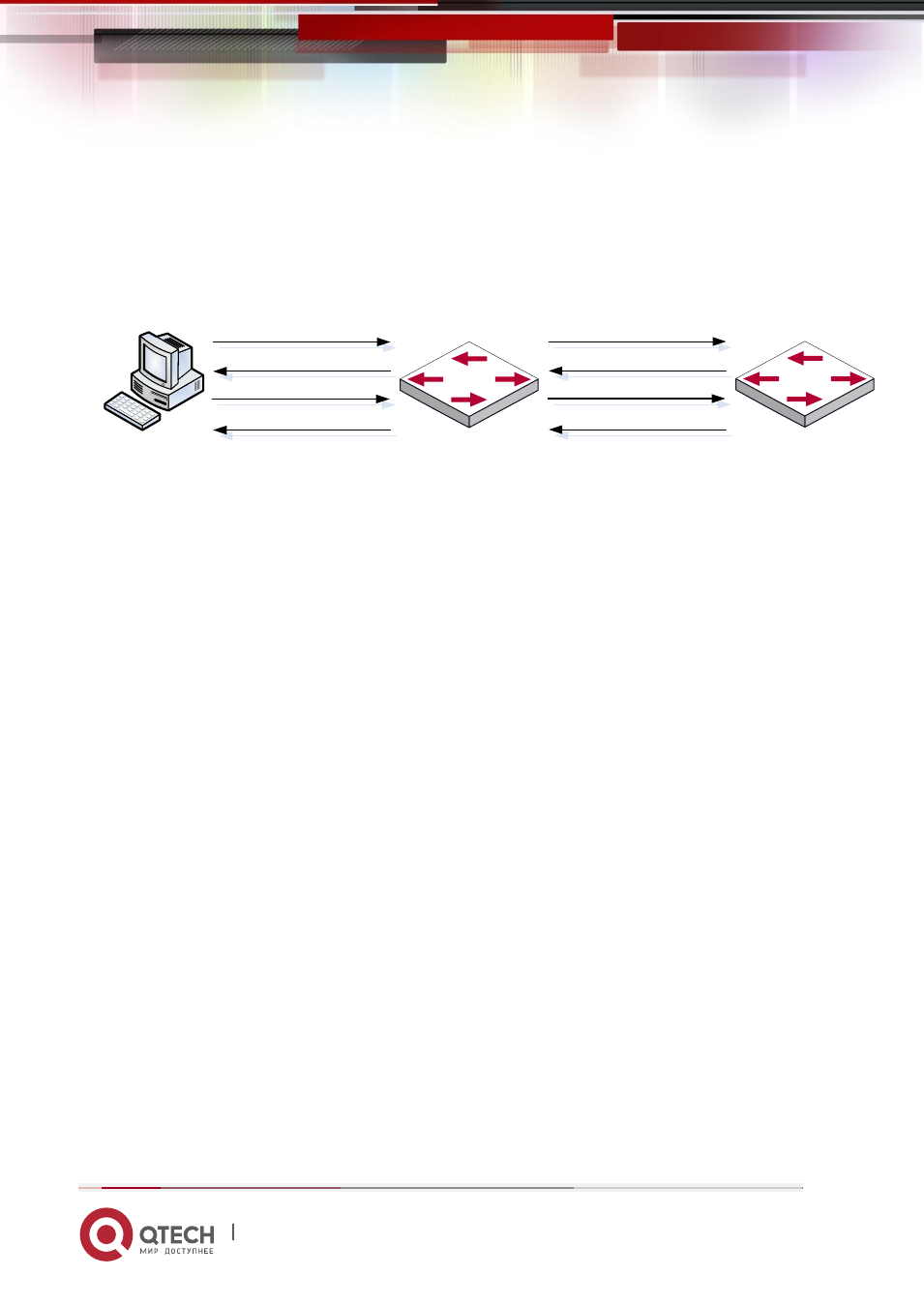

DHCP Client DHCP Relay
DHCPDiscover (Broadcast)
DHCPRequest (Broadcast)
DHCPOffer (Unicast)
DHCPAck (Unicast)
DHCP Server
DHCPDiscover
DHCPRequest
DHCPOffer
DHCPAck
DHCP ретнанслятор
Как показано на рисунке, DHCP клиент и DHCP сервер находятся в разных подсетях. DHCP
клиент выполняет те же четыре шага DHCP, как обычно, только к процессу добавлен DHCP
ретранслятор.
Клиент шлет широковещательный пакет DHCPDISCOVER, DHCP ретранслятор вставляет
свой собственный IP адрес в поле «relay agent» в пакете DHCPDISCOVER и пересылает
пакет указанному DHCP серверу (для описания формата DHCP кадра обратитесь к
RFC2131).
При получении пакета DHCPDISCOVER, пересылаемого через DHCP ретранслятор, DHCP
сервер шлет клиенту пакет DHCPOFFER через DHCP ретранслятор.
DHCP клиент выбирает сервер и шлет широковещательный пакет DHCPREQUEST, DHCP
ретранслятор таким же образом пересылает его серверу.
При получении пакета DHCPDISCOVER, пересылаемого через DHCP ретранслятор, DHCP
сервер шлет клиенту пакет DHCPACK через DHCP ретранслятор.
Список задач конфигурации DHCP:
1. Включить DHCP ретранслятор.
2. Настроить DHCP ретранслятор для пересылки широковещательных DHCP пакетов.
3. Настройка share-vlan.
