Руководство пользователя
1. Управление Коммутатором
11
www.qtech.ru
1. УПРАВЛЕНИЕ КОММУТАТОРОМ
1.1. Варианты Управления
Для управления необходимо настроить коммутатор. Коммутатор обеспечивает два
варианта управления: внеполосное (out-of-band) или внутриполосное (in-band).
1.1.1. Внеполосное управление
Внеполосное управление — это управление через консольный интерфейс. Внеполосное
управление, в основном используется для начального конфигурирования коммутатора,
либо когда внутриполосное управление недоступно. Например, пользователь может
через консольный порт присвоить коммутатору IP-адрес для доступа по Telnet.
Процедура управления коммутатором через консольный интерфейс, описана ниже:
Шаг 1: Подключить персональный компьютер к консольному (серийному) порту
коммутатора
Подключение к
серийному порту

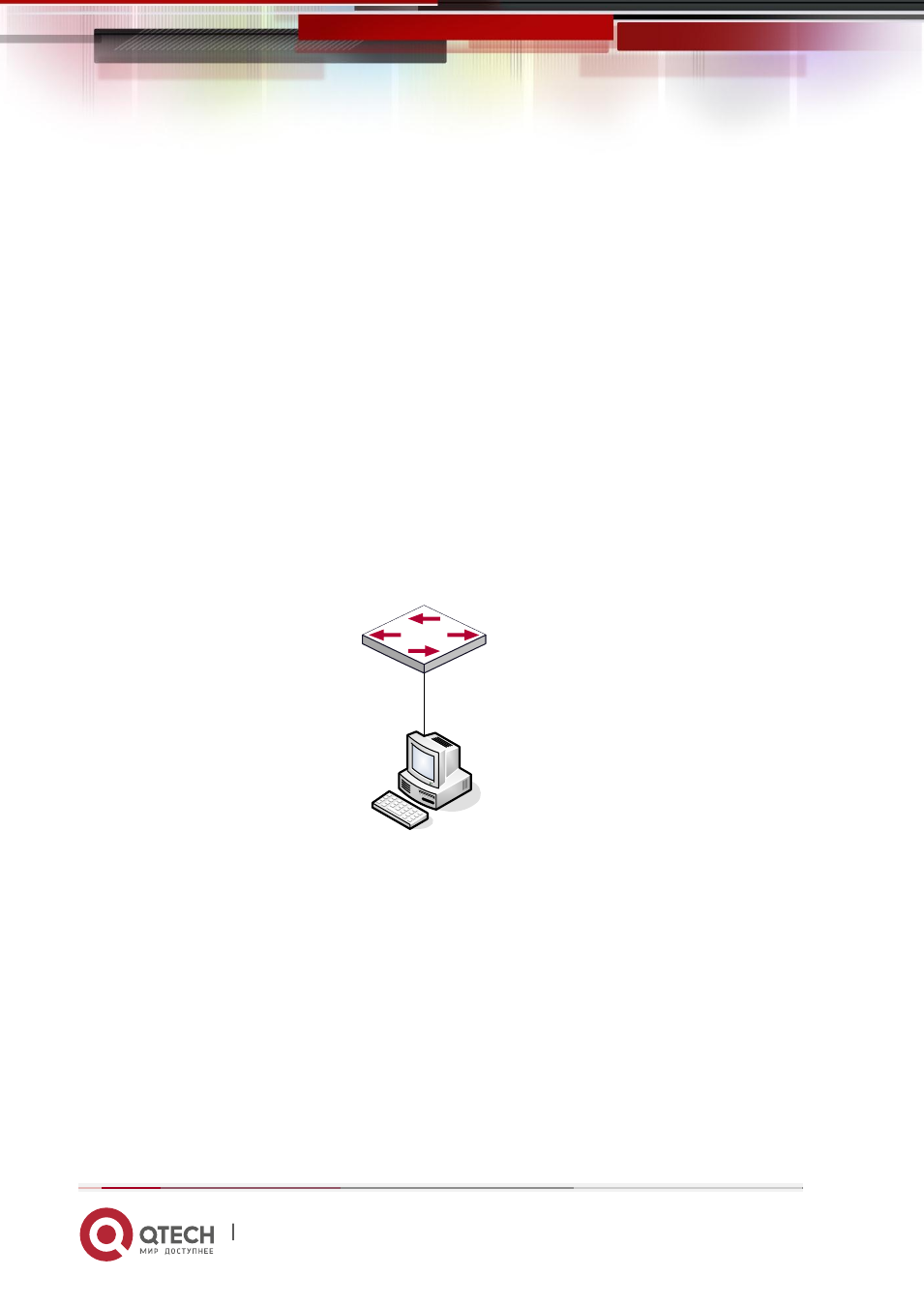

Подключение ПК к консольному порту коммутатора
Как показано выше, серийный порт (RS-232) подключен к коммутатору через серийный
кабель. В таблице ниже указаны все устройства использующийся в подключении.
