Руководство пользователя
16. Настройка виртуальных локальных сетей - VLAN 137
www.qtech.ru
16.1.3 Типичное применение VLANа
Сценарий:
VLAN
VLAN100
VLAN200
VLAN
VLAN100
VLAN200
PC
PC
PC
PC
PC
PC PC
PC
Рабочая
станция
Рабочая
станция
Рабочая
станция
Рабочая
станция
Switch
Switch
Транковый канал

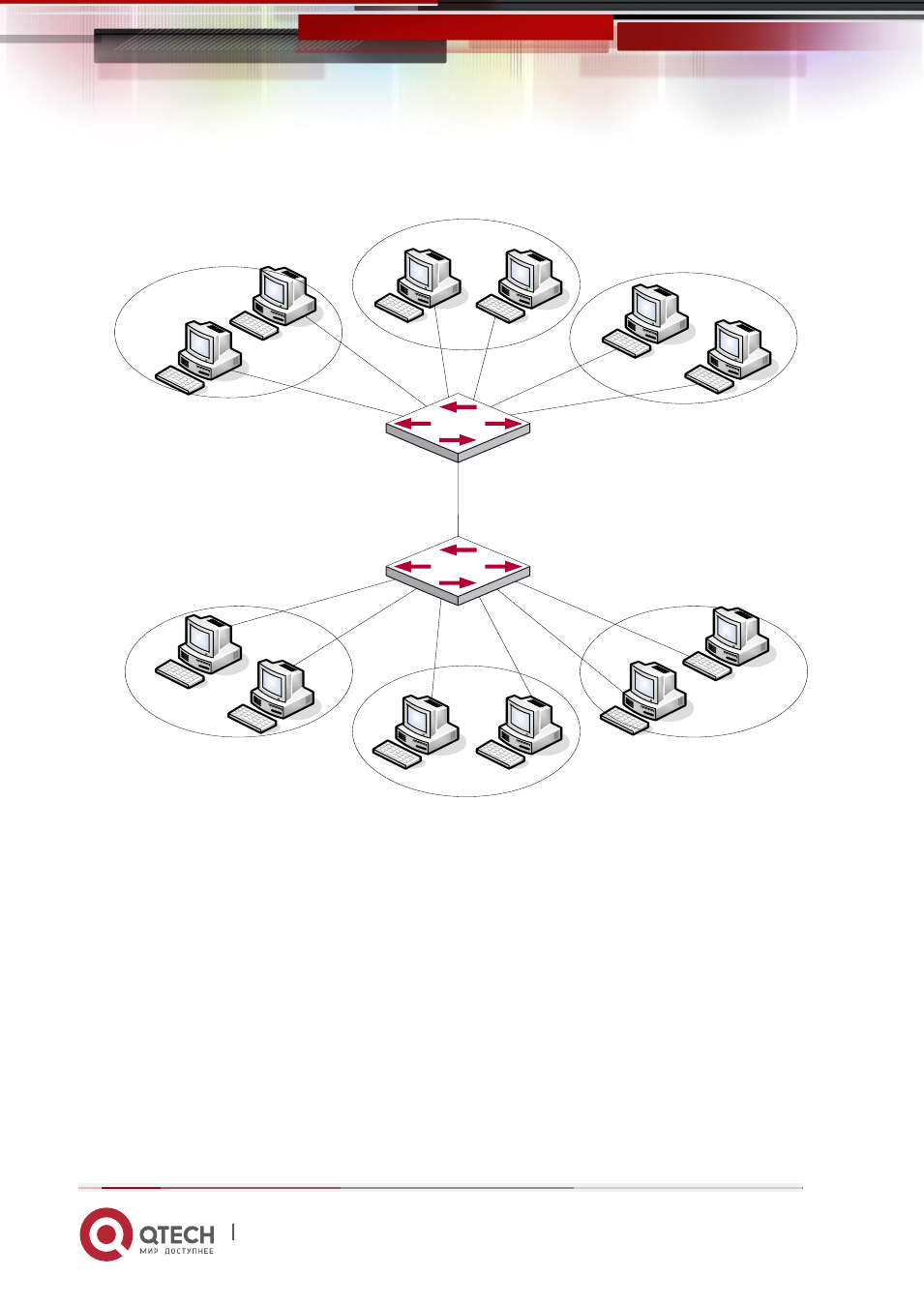

Типичная топология применения VLANа
В соответствии с требованиями приложений и безопасности существующую локальную
сеть необходимо разделить на три VLAN. Три VLAN имеют идентификаторы VLAN2,
VLAN100 и VLAN200. Эти три VLAN охватывают два различных физических места
размещения: площадки A и B.
