Заметка: Рекомендуется использовать комбинацию команд
ip forward-protocol udp
<port> и ip helper-address <ipaddress>
. Команда
ip help-address
может быть
настроена только на портах 3-го уровня и не может быть настроена на портах 2-го уровня.
Сценарий 3:
DHCP
ретранслятор
DHCP Client
Ethernet 1/2
Ethernet 1/3
DHCP Server

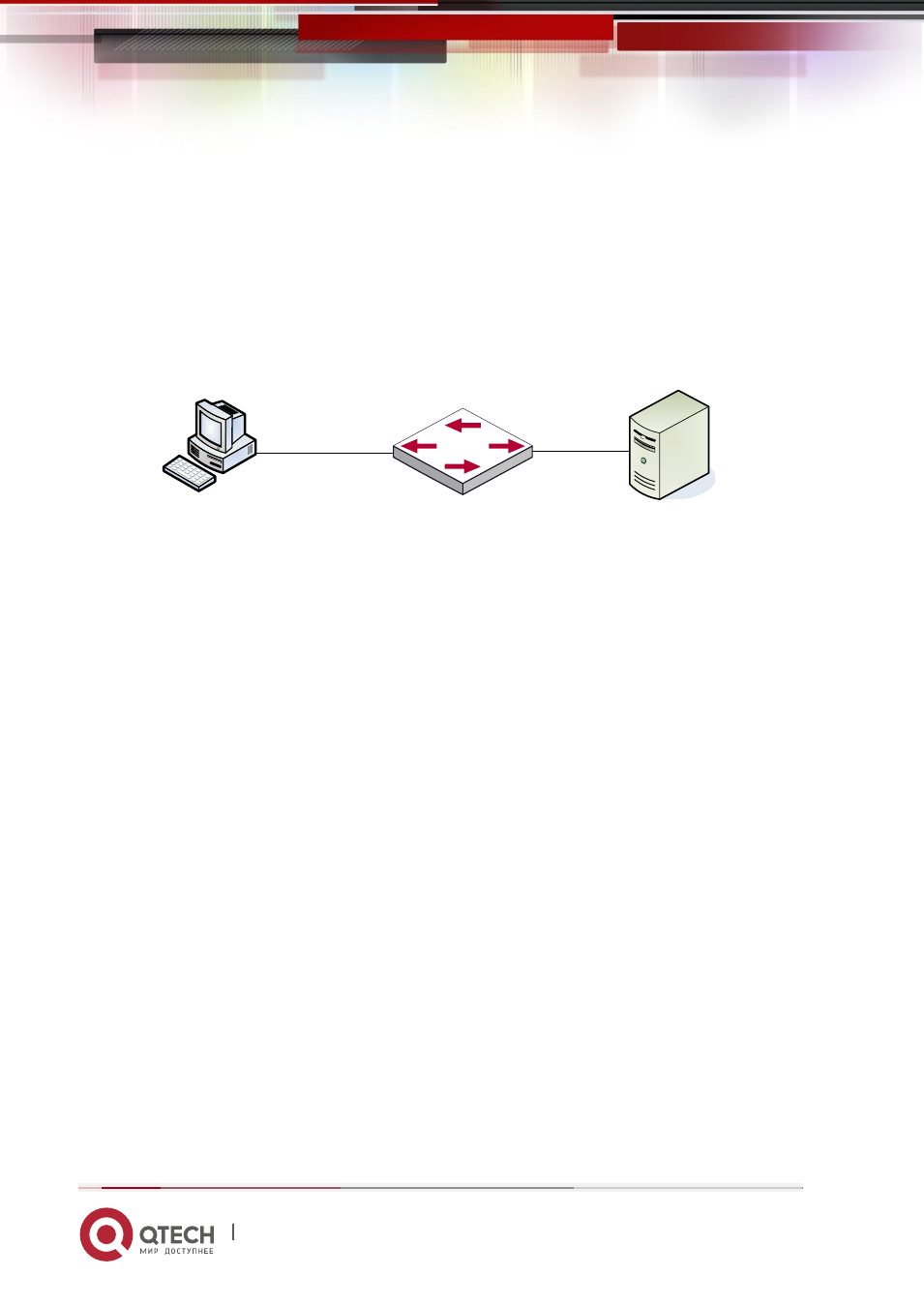

Как показано на рисунке, клиент получает адрес через DHCP ретранслятор. Коммутатор
является устройством второго уровня доступа с включенным DHCP-ретранслятором и
опцией 82. Ethernet1/2 является портом доступа, включенным в VLAN3, Ethernet1/3
является транковым портом, соединненым с DHCP сервером, адрес которого
192.168.40.199. На коммутаторе создаются vlan 1 и интерфейс vlan 1, настраивается IP
адрес 192.168.40.50. Адрес DHCP-ретранслятора настраивается 192.168.40.199, и vlan3
настраивается как sub-vlan vlan1.
Конфигурация:
switch(config)#vlan 1
switch(config)#vlan 3
switch(config)#interface ethernet 1/2
Switch(Config-If-Ethernet1/2)#switchport access vlan 3
switch(config)#interface ethernet 1/3
Switch(Config-If-Ethernet1/2)#switchport mode trunk
switch(config)#service dhcp
switch(config)#ip forward-protocol udp bootps
switch(config)#ip dhcp relay information option
switch(config)#ip dhcp relay share-vlan 1 sub-vlan 3
switch(config-if-vlan1)#ip address 192.168.40.50 255.255.255.0
switch(config-if-vlan1)#ip helper-address 192.168.40.199
