Руководство пользователя
9. Настройка Port channel 90
www.qtech.ru
9 НАСТРОЙКА PORT CHANNEL
9.1 Общие сведения о Port channel
Для понимания термина порт-канала (Port channel) надо ввести понятие группы портов.
Группа портов – это группа физических портов на конфигурационном уровне. Только
физические порты в группе портов могут быть частью объединенного канала и стать
членами Port channel. Логически группа портов является не портом, а набором портов.
При определенных условиях физические порты в группе портов позволяют посредством
объединения портов сформировать Port channel, который обладает всеми свойствами
логического порта и таким образом становится независимым логическим портом.
Агрегация портов — это абстрактное понятие, подразумевающее по собой объединение
набора портов с одинаковыми свойствами в логический порт. Port channel — это набор
физических портов, который логически используется как один физический порт. Он
может использоваться пользователем как обычный порт. Он не может не только
добавить пропускной способности на сеть, но и способен обеспечить резервирование
соединений. Обычно объединение портов используется, когда коммутатор подключен к
маршрутизатору, клиентской станции или другим коммутаторам.

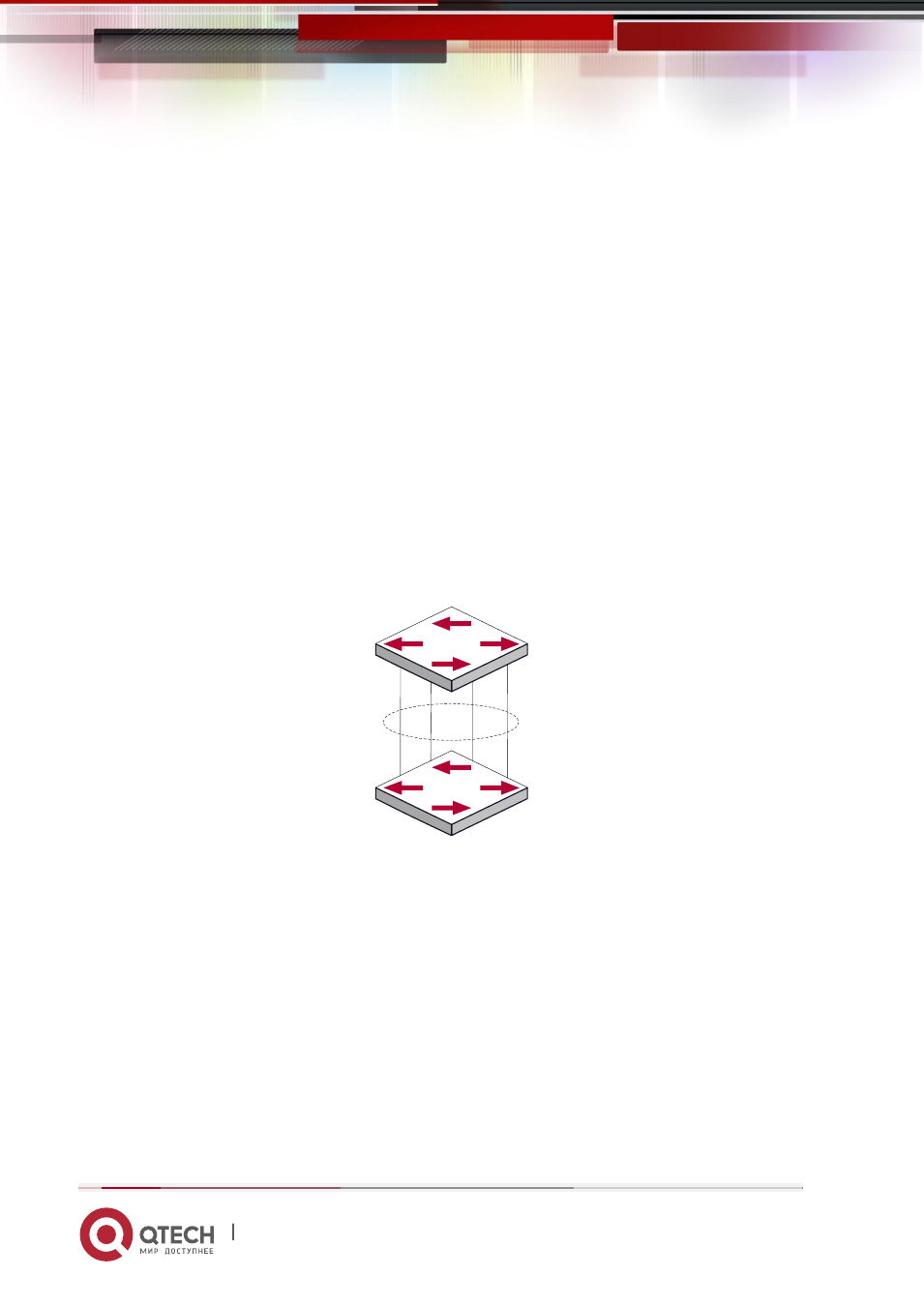

S2
S1
Агрегирование портов
Как показано выше, коммутатор S1 объединил порты в Port channel. Пропускная полоса
Port channel равна сумме пропускных способностей четырех портов. Когда необходимо
передать трафик с коммутатора S1 на S2, распределение трафика будет определяться на
основе MAC адреса источника и младшего бита MAC адреса приемника. В результате
вычислений определяется, какой порт будет передавать трафик. Если один порт в Port
channel неисправен, трафик будет перераспределяться на другие порты посредством
алгоритма распределения. Данный алгоритм поддерживается аппаратно.
Коммутатор предлагает два метода конфигурации объединения портов: ручное создание
Port channel и динамическое посредством протокола контроля объединения соединений
(Link Aggregation Control Protocol – LACP). Объединение возможно только для портов,
работающих в режиме полного дуплекса.
