Руководство пользователя
16. Настройка виртуальных локальных сетей - VLAN
146
www.qtech.ru
16.3.3 Типичное применение Selective QinQ
Switch B
VLAN 100-200
VLAN 201-300
VLAN 1000/2000
Eth 1/1
Eth 1/2
Eth 1/9
Eth 1/1
Eth 1/9
Eth 1/2
VLAN 100-200
VLAN 201-300

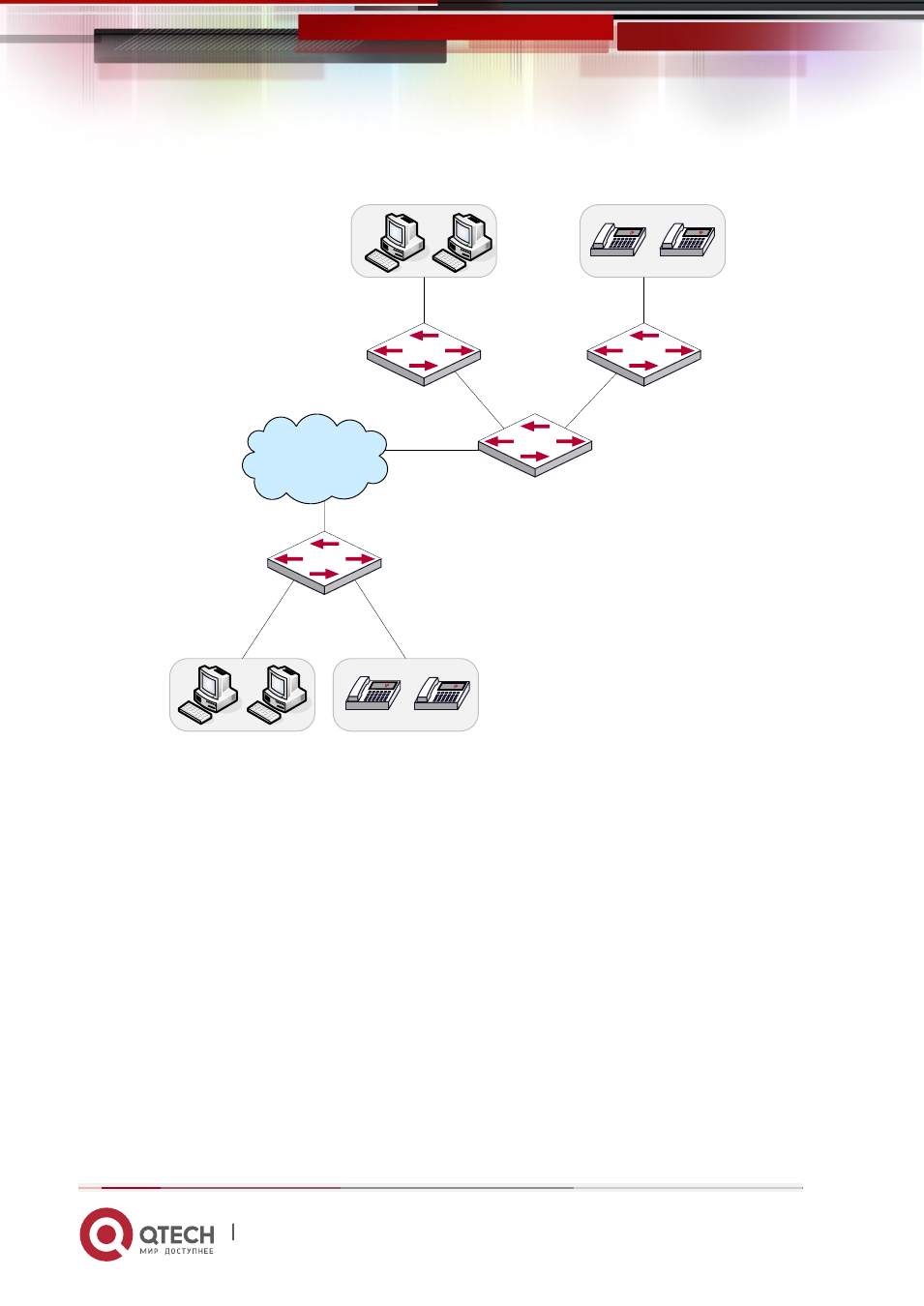

Применение Selective QinQ
1. Ethernet1/1 коммутатора A предоставляет доступ к сети общего пользования для
пользователей PC и Ethernet1/2 коммутатора A предоставляет доступ к сети общего
пользования для пользователей с IP телефоном, пользователи PC принадлежат к VLAN
100-VLAN 200, и пользователи с телефонами IP принадлежат к VLAN 201-VLAN 300.
Ethernet 1/9 коммутатора А соединена с сетью общего пользования.
2. Ethernet1/1 и Ethernet1/2 коммутатора В предоставляет сетевой доступ для
пользоваелей PC, принадлежащих VLAN 100- VLAN 200 и пользователей с IP телефонами,
принадлежащих VLAN 201-VLAN 300 соответственно. Ethernet 1/9 соединена с сетью
общего пользования.
3. Сеть общего пользования разрешает пересылать пакеты в VLAN 1000 и VLAN 2000.
4. Включен selective QinQ на портах Ethernet1/1 и Ethernet1/2 на коммутаторах А и В
соответственно. Пакеты VLAN 100- VLAN 200 отмечены тегом VLAN 1000 как выходящий
тег VLAN на Ethernet1/1, и пакеты VLAN 201- VLAN 300 отмечены тегом VLAN 2000 как
выходящий тег VLAN на Ethernet1/2.
