17. Настройка таблицы MAC адресов
165
www.qtech.ru
Port 12
Port 5
PC1
PC2
PC3
PC4
MAC 00-01-33-33-33-33
MAC 00-01-11-11-11-11
Динамическое построение таблицы МАС адресов

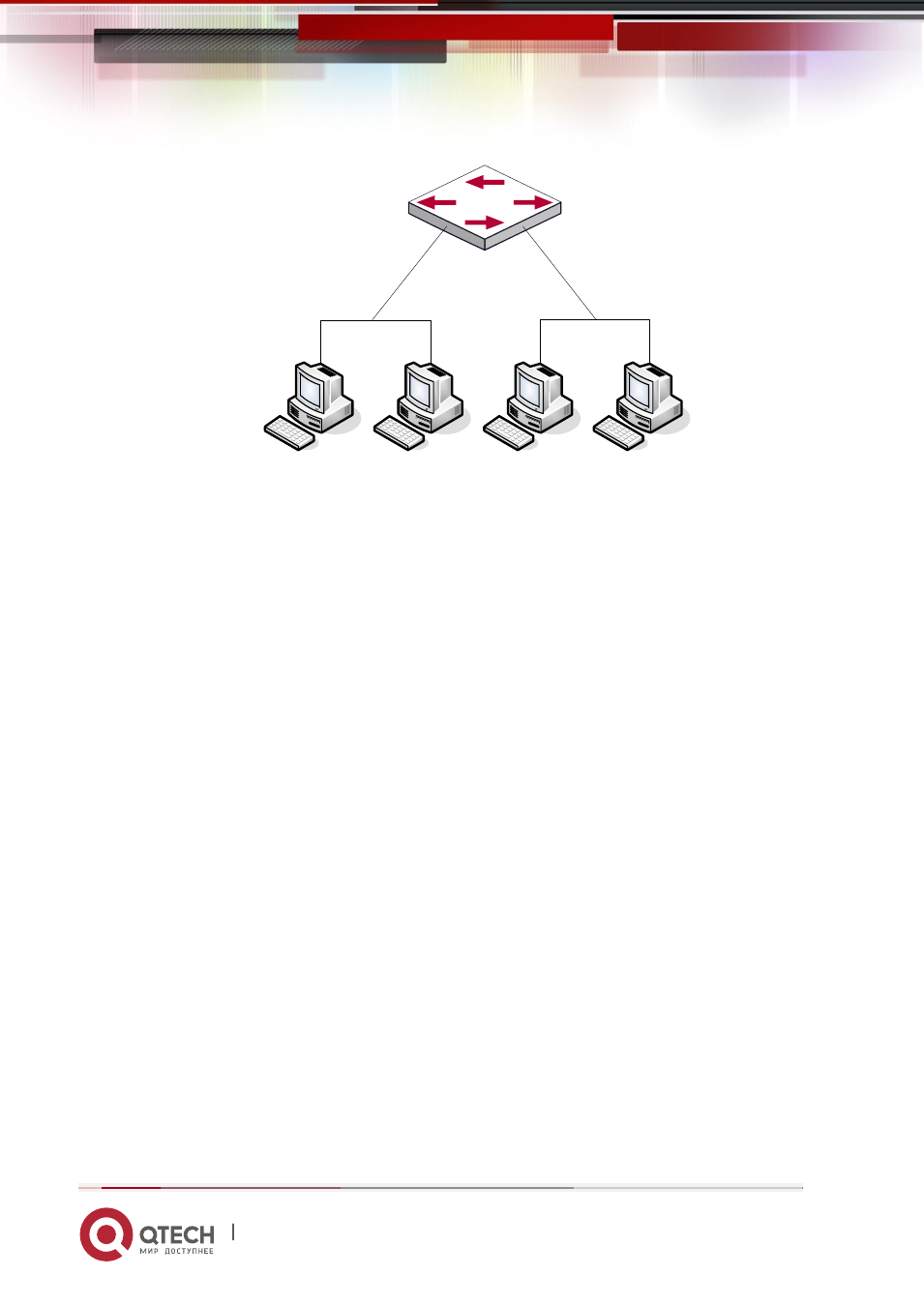

Топология на рисунке выше: 4 компьютера подключены к коммутатору, где РС1 и РС2
принадлежат одному физическому сегменту(домену коллизий), физический сегмент
подключен к порту 1/5 коммутатора, РС3 и РС4 принадлежат к другому физическому
сегменту, подключенному к порту 1/12 коммутатора.
Начальная таблица МАС адресов не содержит никаких значений. Возьмем для примера
процесс связи между РС1 и РС3. Процесс обучения МАС адресам следующий:
1. Когда РС1 посылает сообщение к РС3, МАС адрес источника 00-01-11-11-11-11 и
порт 1/5 из этого сообщения заносятся в таблицу МАС адресов коммутатора.
2. В то же время коммутатору надо понять, как доставить сообщение на адрес 00-01-
33-33-33-33. Так как таблица содержит запись только для адреса 00-01-11-11-11-11
и порта 1/5, а для адреса 00-01-33-33-33-33 никаких записей нет, коммутатор
рассылает данное сообщение на все свои порты (предполагаем, что все порты
принадлежат по умолчанию VLAN1).
3. РС3 и РС4 получают сообщение, посланное РС1, но РС4 не отвечает на это
сообщение, так как адрес приемника 00-01-33-33-33-33, и отвечать на него будет
только РС3. Когда порт 1/12 получает сообщение, отправленное РС3, в таблицу
МАС адресов добавляется запись о МАС адресе 00-01-33-33-33-33 и
соответствующем ему порте 1/12.
4. Теперь таблица МАС адресов имеет две динамические записи: МАС адрес 00-01-
11-11-11-11 – порт 1/5 и 00-01-33-33-33-33 – порт 1/12.
5. После обмена пакетами между РС1 и РС3, коммутатор больше не получает
пакетов, отправленных РС1 и РС3. И записи в таблице МАС адресов,
