Руководство пользователя
19. Настройка QoS
205
www.qtech.ru
Результат конфигурации:
Лист доступа с именем 1 настроен для выборки сегмента 192.168.1.0. Функция QoS
включена глобально. Создана карта классов с именем с1, лист ACL 1 включен в карту
классов. Создана другая карта политик с именем p1. Карта p1 ссылается на карту с1.
Установлены соответствующие политики для ограничения полосы и дополнительных
расширений. Эта карта политик применена на порту ethernet 1/2. После того, как
вышеуказанные настройки сделаны, полоса для пакетов из сегмента 192.168.1.0,
проходящих через порт Ethernet 1/2, установлена в 10 Мб/с с дополнительным
расширением в 4 Мб. Все пакеты, превышающие данные установки в данном сегменте,
будут сброшены.
Пример 3:
QOS area
Server
Switch3
Switch2
Switch1
Trunk

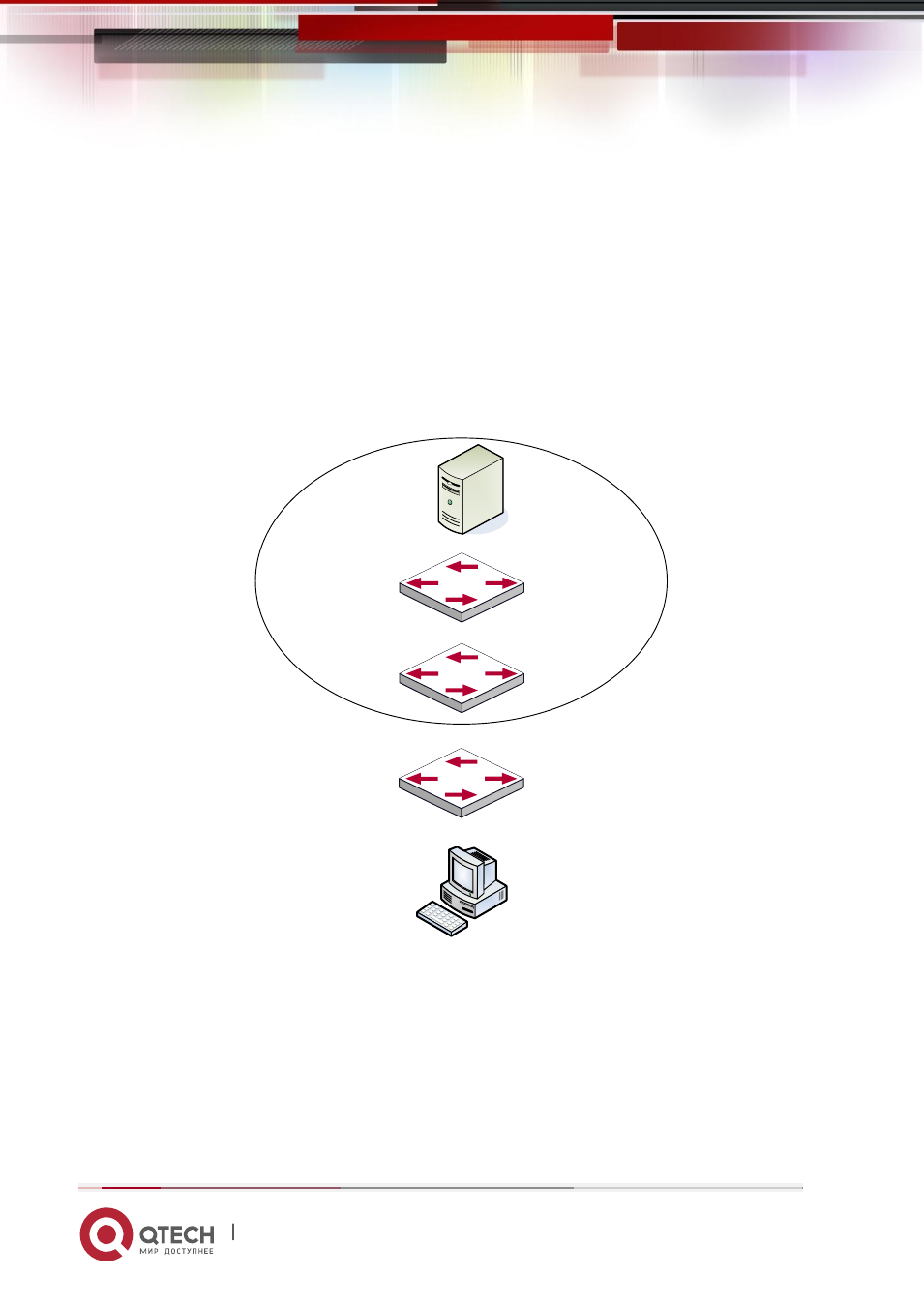

Типовая топология QoS
Как показано на рисунке, внутри области, отмеченной пунктиром находится QoS домен,
Switch1 классифицирует различный трафик и назначает различные приоритеты IP. Для
примера, установим приоритет CoS для пакетов из сегмента 192.168.1.0 равным 5 на
порту ethernet1/1 (установим внутренний приоритет равным 40 и по умолчанию
