17. Настройка таблицы MAC адресов
170
www.qtech.ru
17.3 Примеры типичной конфигурации
Port 12
1/0/5
PC1
PC2
PC3
PC4
MAC 00-01-33-33-33-33
MAC 00-01-11-11-11-11
MAC 00-01-22-22-22-22
MAC 00-01-44-44-44-44
1/0/7
1/0/9
1/0/11

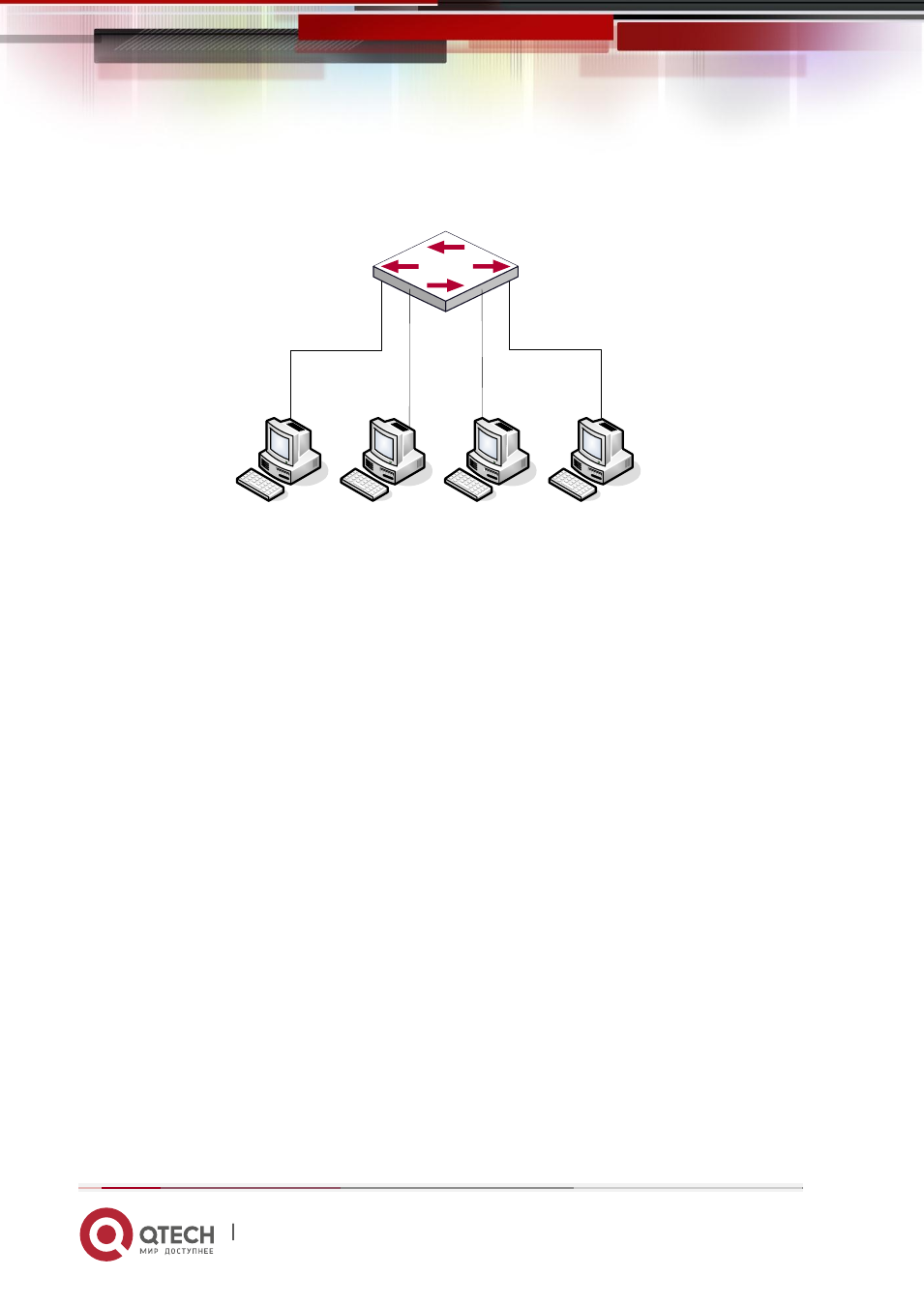

Типичный пример конфигурации таблицы МАС адресов
Сценарий:
Четыре компьютера, как показано на рисунке, подключены к портам 1/5, 1/7,1/9, 1/11
коммутатора. Все 4 компьютера принадлежат по умолчанию VLAN1. В соответствии с
требованиями к сети, включено обучение динамическим адресам. РС1 содержит важные
данные, и недоступен для других компьютеров из других физических сегментов; РС2 и
РС3 статически приписаны к портам 7 и 9, соответственно.
Этапы конфигурации показаны ниже:
1. Установка МАС адреса 00-01-11-11-11-11 РС1 как фильтруемого.
Switch(config)#mac-address-table static 00-01-11-11-11-11 discard vlan 1.
2. Установка статической связи для РС2 и РС3 с портами 7 и 9 соответственно.
Switch(config)#mac-address-table static address 00-01-22-22-22-22 vlan 1
interface ethernet 1/7
Switch(config)#mac-address-table static address 00-01-33-33-33-33 vlan 1
interface ethernet 1/9
17.4 Устранение неисправностей с таблицей МАС адресов
Если при использовании команды show mac-address-table, было выяснено, что на порту
произошел сбой оучения MAC адресам устройств, подключенных к нему. Возможные
причины:
