Руководство пользователя
8. Настройка функции LLDP
89
www.qtech.ru
8.3 Типовой пример функции LLDP
1
2
4
3

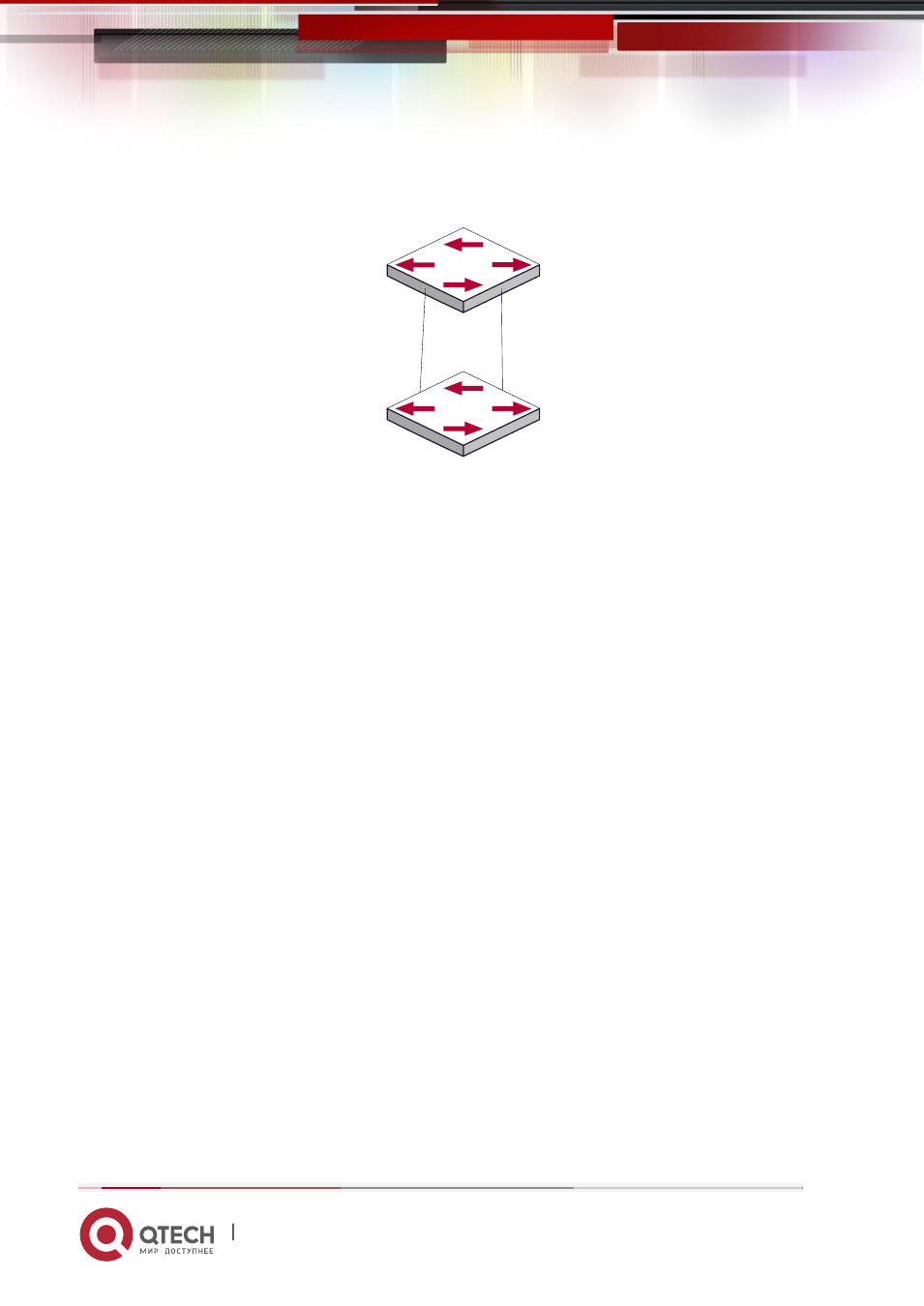

Типовой пример конфигурации функции LLDP
На схеме сетевой топологии, приведенной выше, порт 1,3 на коммутаторе В подключен к
порту 2,4 коммутатора А. Порт 1 коммутатора В сконфигурирован в режиме приема
пакетов. Опция TLV на порту 4 коммутатора А сконфигурирована как portDes и SysCap.
Коммутатор А. Последовательность команд конфигурации:
SwitchA(config)# lldp enable
SwitchA(config)#interface ethernet 1/4
SwitchA(Config-If-Ethernet1/4)# lldp transmit optional tlv portDesc sysCap
SwitchA(Config-If-Ethernet1/4)exit
Коммутатор В. Последовательность команд конфигурации:
SwitchB(config)#lldp enable
SwitchB(config)#interface ethernet1/1
SwitchB(Config-If-Ethernet1/1)# lldp mode receive
SwitchB(Config-If-Ethernet1/1)#exit
8.4 Устранение неисправностей функции LLDP
Функция LLDP по умолчанию выключена. После ее включения в режиме глобального
конфигурирования, пользователи могут включить режим отладки « debug lldp» для
проверки отладочной информации. Используя команду « show» функции LLDP можно
вывести информацию о конфигурировании в глобальном режиме конфигурирования,
либо в режиме настройки интерфейсов.
