Передняя панель ввода вывода
4 Совместите фиксирующие выступы на передней панели с
соответствующими слотами на корпусе и подсоедините кабель
FRONT_LED
к передней панели.
5 Поверните переднюю панель по направлению к компьютеру до щелчка,
чтобы она установилась на место.
6 Установите панель накопителей (см. «Установка панели дисковода» на
7 Подсоедините кабель
FRONT_AUDIO_USB_LED
,
кабель
FRONT_USB_LED
и кабель USB_MB к передней панели ввода-вывода.
8 Установите каркас вентилятора платы (см. «Установка вентилятора
ВНИМАНИЕ:
Обязательно установите все кабели, которые были изначально
подключены к основной плате ввода вывода, в противном случае компьютер
может не работать надлежащим образом.

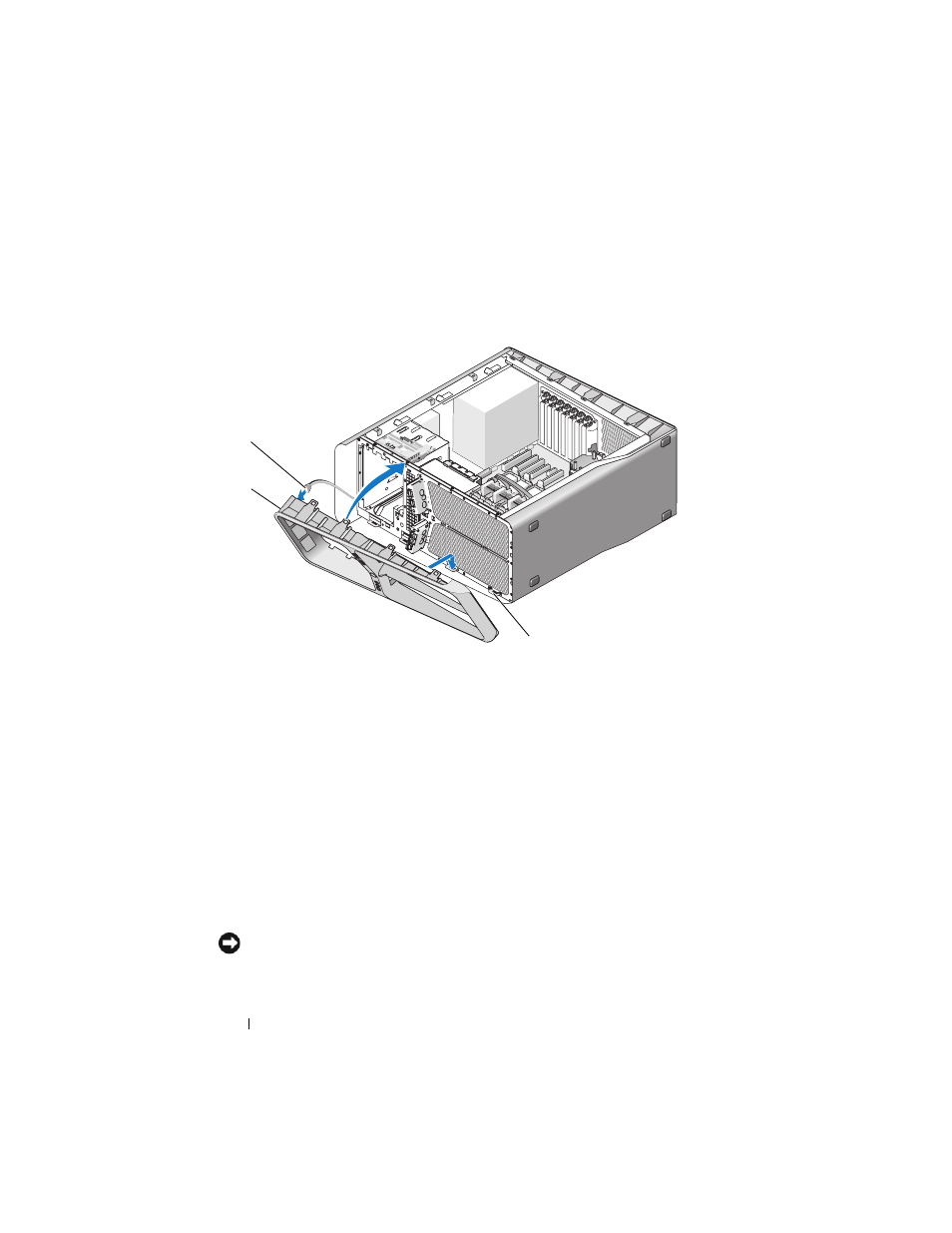

1
передняя панель
2
кабель FRONT_LED
3
фиксирующие выступы (4)
