Платы
37
ВНИМАНИЕ:
Не прокладывайте кабели платы поверх или снизу плат. Если
кабели проложены поверх плат, корпус компьютера может не закрыться.
Кроме того, это может повредить оборудование.
ВНИМАНИЕ:
Неправильная установка кабеля питания графического
адаптера может привести к ухудшению производительности графического
адаптера.
8 Подсоедините кабели, которые должны быть подсоединены к плате.
Информацию о подсоединениях кабеля платы см. в документации,
поставляемой с платой.
9 Закрепите плату на корпусе при помощи винта.
ВНИМАНИЕ:
Прежде, чем нажатием установить держатель платы на месте,
убедитесь, что верхние части всех плат и заглушек расположены на одном
уровне с фиксирующей направляющей, а выемки в верхней части каждой
платы или заглушки охватывают направляющую.

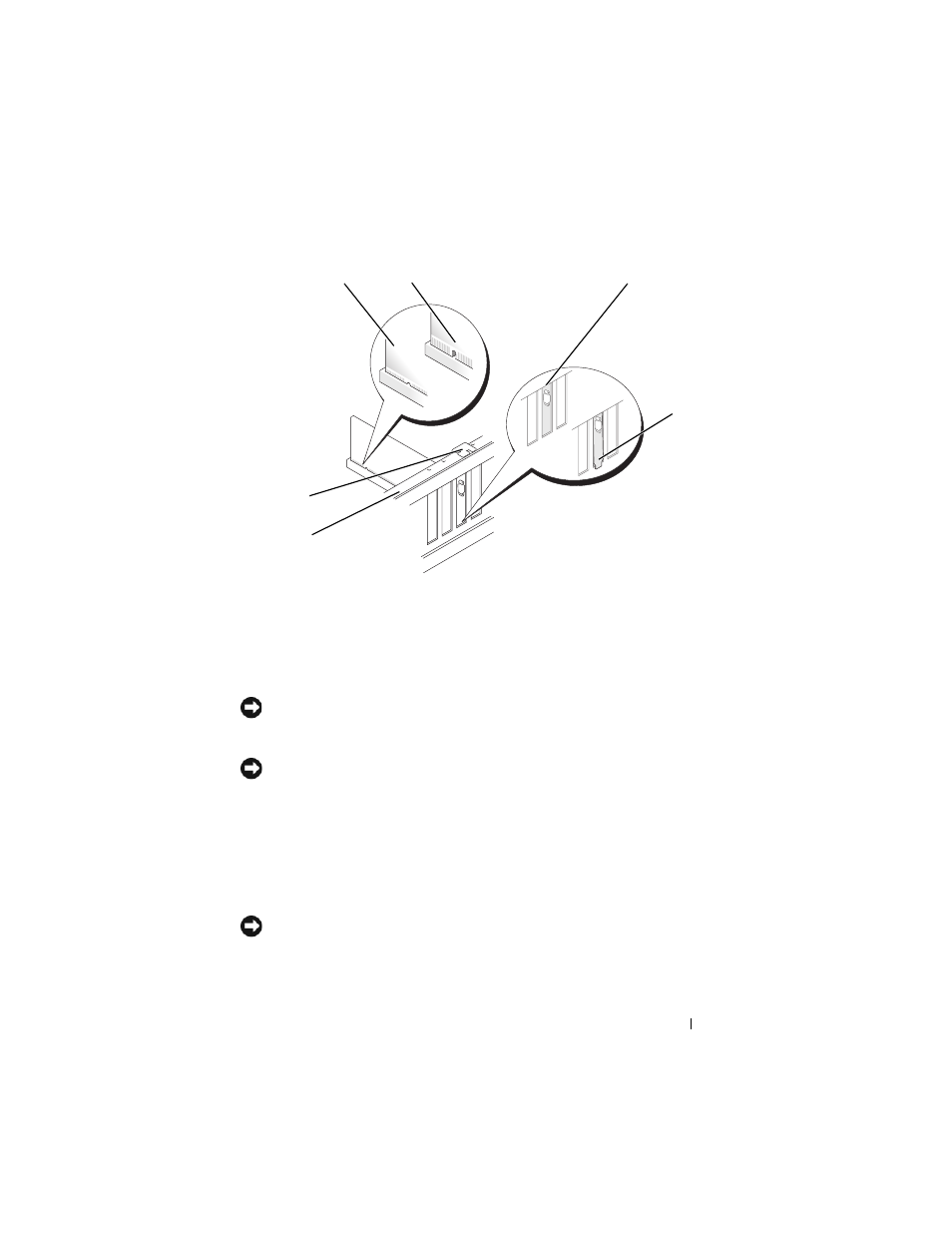

1 разъем платы (установлена)
2
разъем платы (не установлена)
3 заглушка правильно расположена
внутри слота
4
заглушка неправильно
расположена вне слота
5 Направляющая
6
направляющая
1
2
4
3
6
5
