Индикаторы
6 Отсоедините кабель FRONT_LED от передней панели, чтобы снять
переднюю панель вместе платой светодиодов передней панели.
ПРИМЕЧАНИЕ: Не извлекайте плату светодиодов передней панели,
встроенную в переднюю панель.
Установка передней платы светодиодов
ПРИМЕЧАНИЕ: Передняя плата светодиодов встроена в переднюю панель.
Установите переднюю панель, чтобы установить переднюю плату
светодиодов.
1 Выполните действия, описанные в разделе «Перед установкой» на стр. 9.
2 Снимите крышку компьютера (см. раздел «Снятие крышки корпуса
компьютера» на стр. 13).

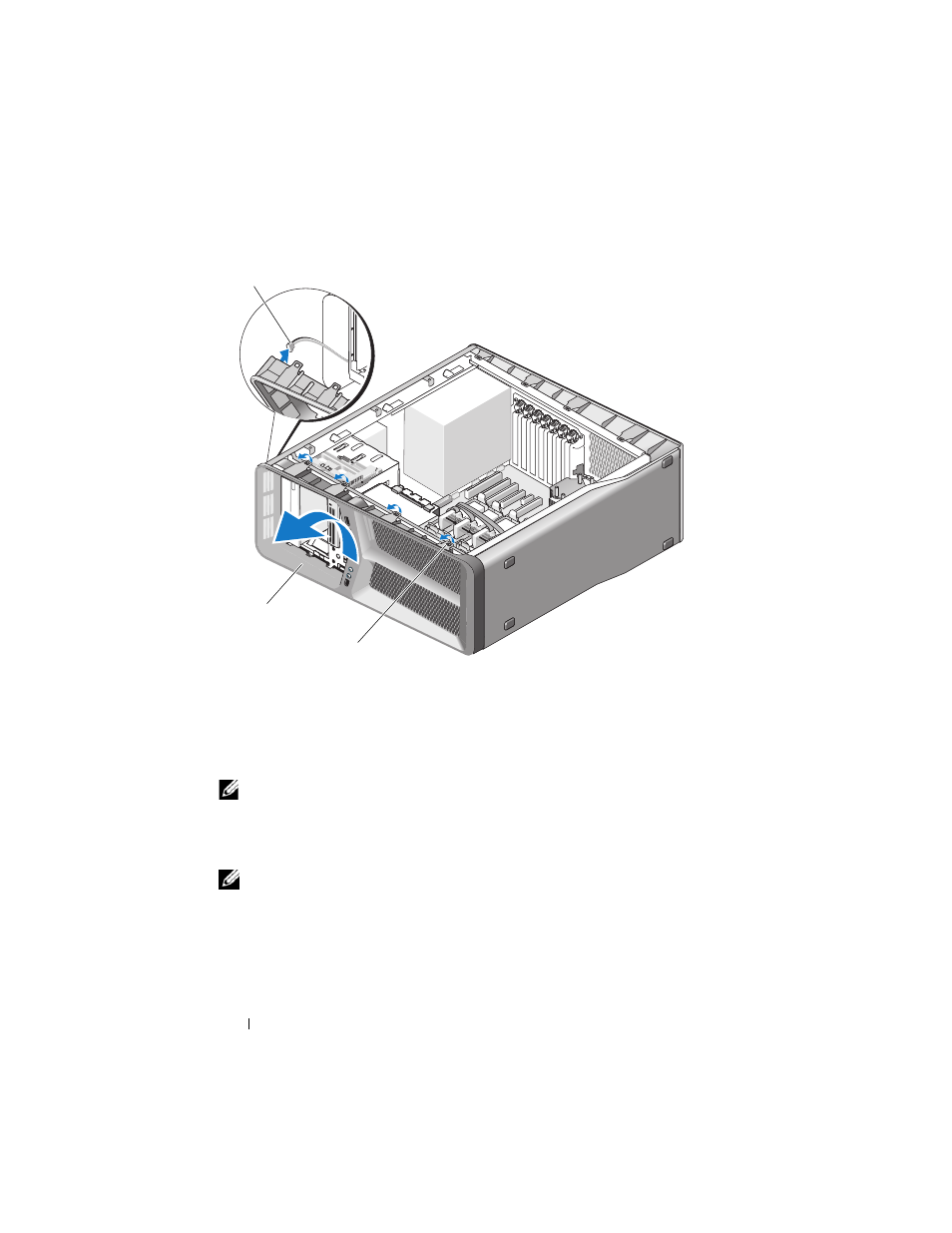

1 Кабель FRONT_LED 2 выступы (4)
3 передняя панель
2
1
3
