Кабели
117
Кабели SATA
ПРИМЕЧАНИЕ: При помощи кабеля SATA можно подключить только одно
устройство SATA к разъему SATA на системной плате.
При подключении кабеля SATA держите кабель за разъем с каждого конца
и надежно вставьте его в гнездо. При отсоединении кабеля SATA
удерживайте кабель за разъем с каждого конца и тяните, пока разъем не
отсоединится.
Кабели передней панели ввода вывода
ПРИМЕЧАНИЕ: Большинство передних панелей ввода вывода, вентилятор и
световые кабели имеют одинаковые разъемы. Количество контактов и
расположение ключа кабеля или отсутствующего контакта могут различаться.

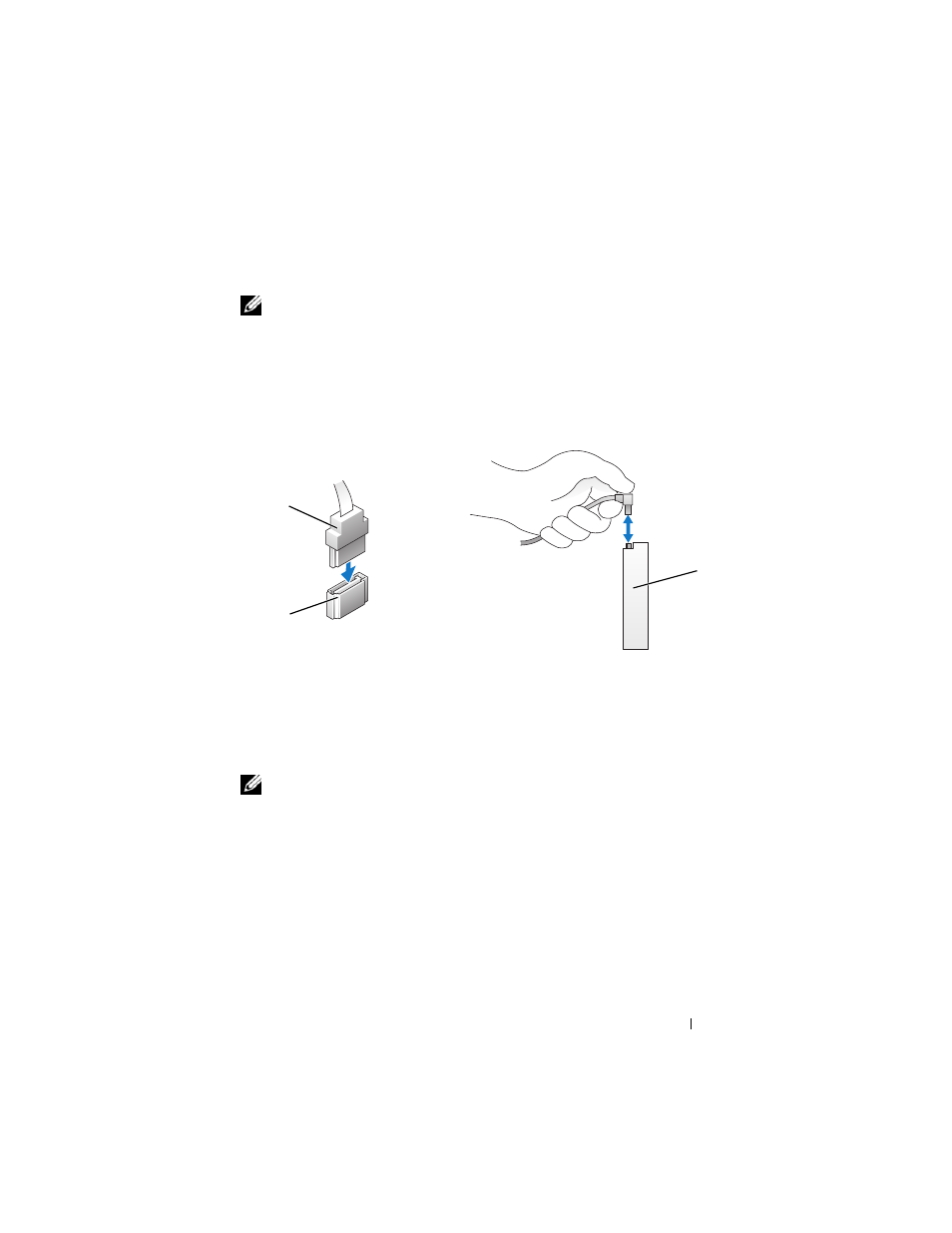

1 разъем SATA 2 разъем SATA на системной плате
3 разъем SATA на жестком диске
1
2
3
