Вентиляторы

71

7 Поместите вентилятор платы в безопасное место.

Установка вентилятора платы

ВНИМАНИЕ:

Убедитесь, что кабель питания вентилятора проложен

правильно, через отверстие в нижнем правом углу каркаса вентилятора.

1 Направив кабель питания вентилятора платы вниз, совместите

резиновые прокладки вентилятора с отверстиями в каждом углу каркаса

вентилятора платы, затем вытяните прокладки до щелчка, чтобы они

установились на место.

ПРИМЕЧАНИЕ:

Направление потока воздуха и правильное

расположение указаны на боковой стороне вентилятора.

1

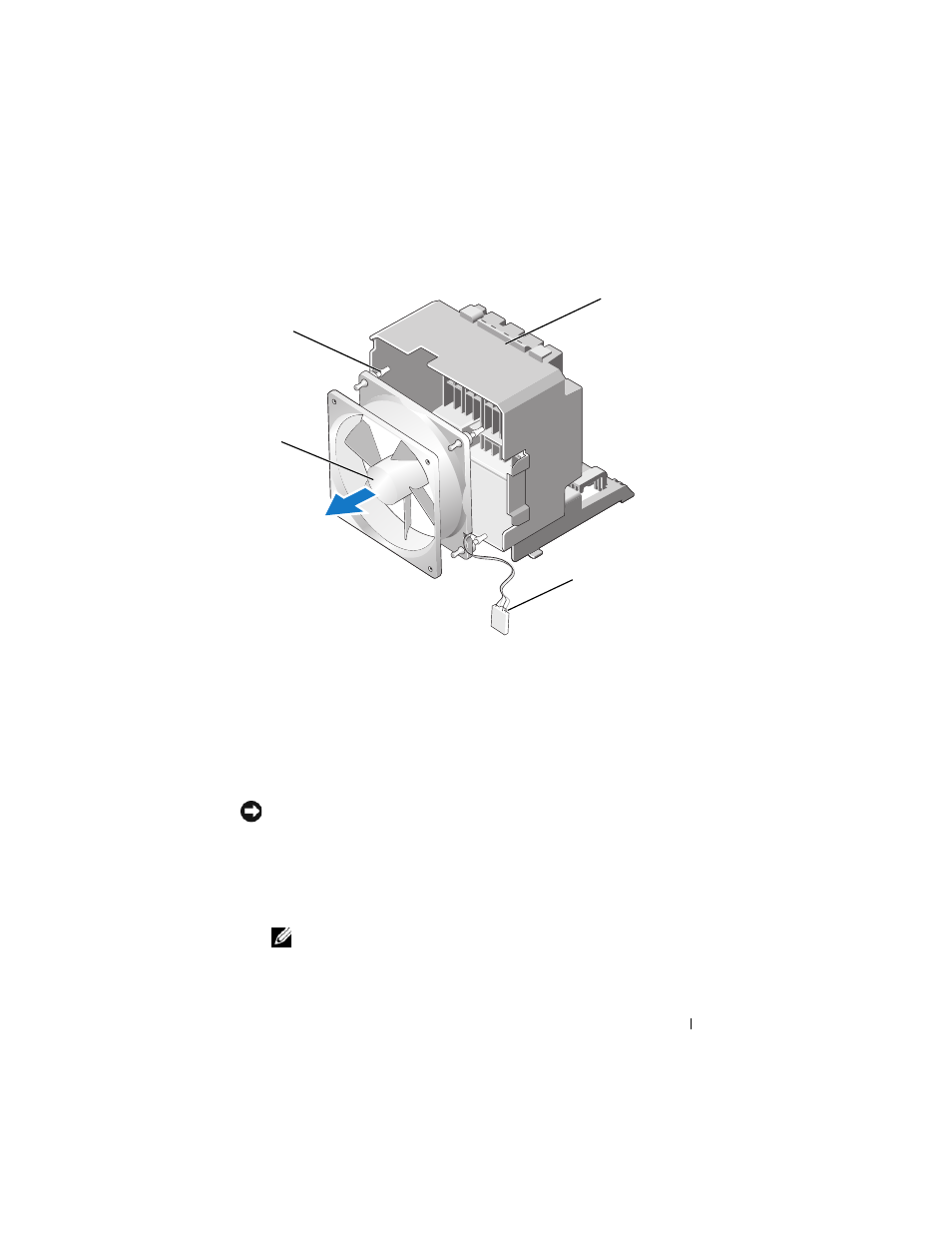

Вентилятор платы

2 резиновая прокладка (4)

3

каркас вентилятора платы

4 кабель питания вентилятора платы

1

2

3

4
