Кабели
Кабели IDE и кабели дисководов гибких дисков
ПРИМЕЧАНИЕ:
При использовании одного кабеля IDE или кабеля дисковода
гибких дисков можно подсоединить максимум два устройства к каждому
разъему системной платы.
ПРИМЕЧАНИЕ:
Кабели и разъемы дисководов гибких дисков похожи на
кабели и разъемы IDE. Тем не менее, количество контактов в разъемах
различно. Эти кабели и разъемы не являются взаимозаменяемыми.
Для отсоединения кабеля IDE удерживайте кабель за разъем с каждого конца
и осторожно вытягивайте кабель IDE из разъема на системной плате или
диске IDE.
Разъем на кабеле IDE имеет ключ в центре с выступающей пластмассовой
деталью, которая называется ключом кабеля. Для подсоединения кабеля
IDE
совместите ключ кабеля с разъемом на системной плате или диске;
затем нажмите на разъем, пока он не вставится до конца.

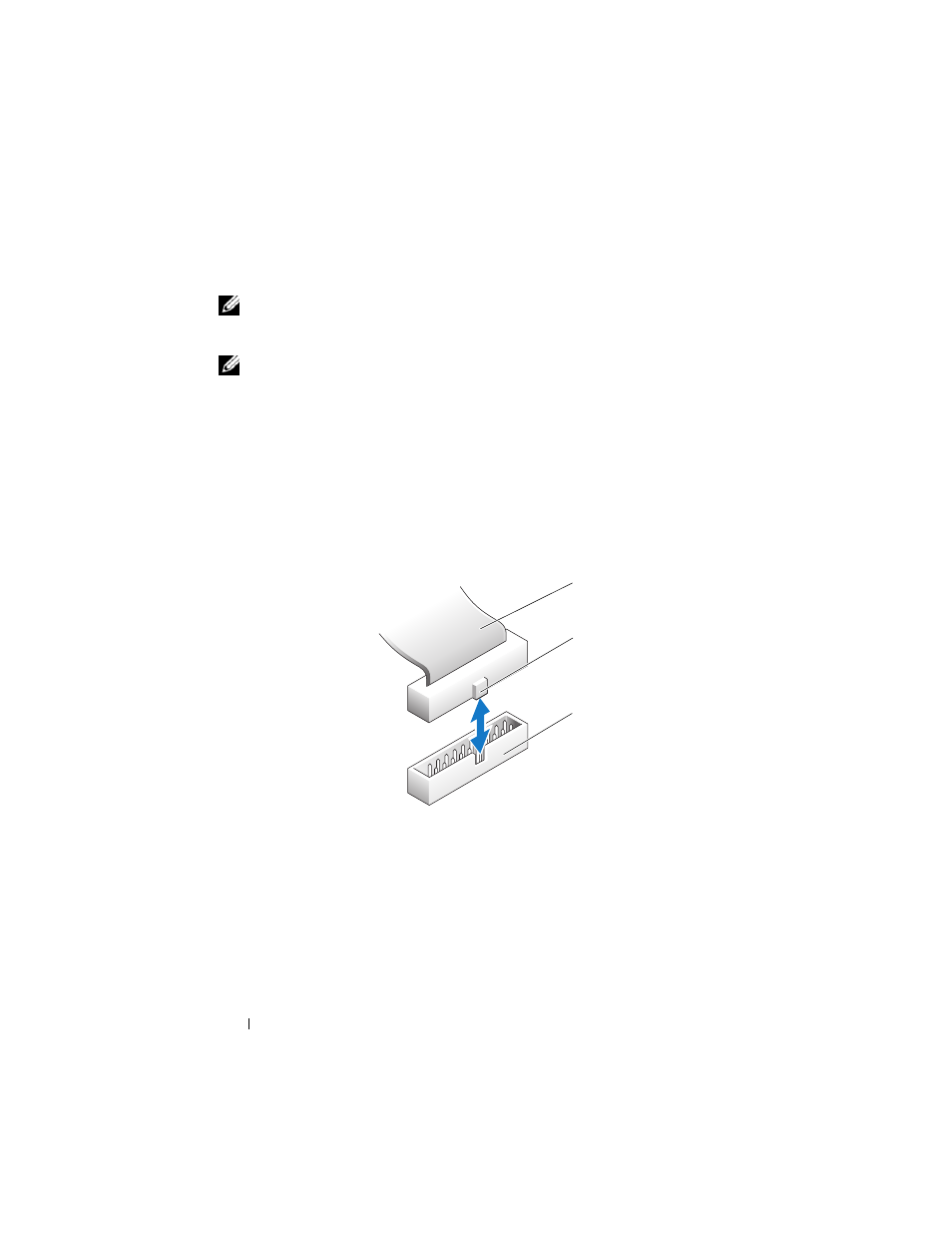

1
ленточный кабель IDE
2
ключ кабеля
3
разъем IDE на системной плате/диске
1
2
3
