Кабели питания без фиксирующей защелки
Следующие кабели питания в системе не имеют фиксирующих защелок:
• Кабели питания диска IDE (см. «Разъем питания постоянного тока P11 и
• Основной кабель питания платы ввода-вывода (см. «Разъем питания
постоянного тока P14 (MS BD)» на стр. 23).
Для отсоединения кабеля питания без фиксирующей защелки вытащите
его из системной платы или устройства, удерживая за разъем.
Для подсоединения кабеля питания без фиксирующей кромки совместите
скошенную кромку на кабеле питания со скошенной кромкой разъема
питания на диске или системной плате; затем надежно вставьте его в
разъем.

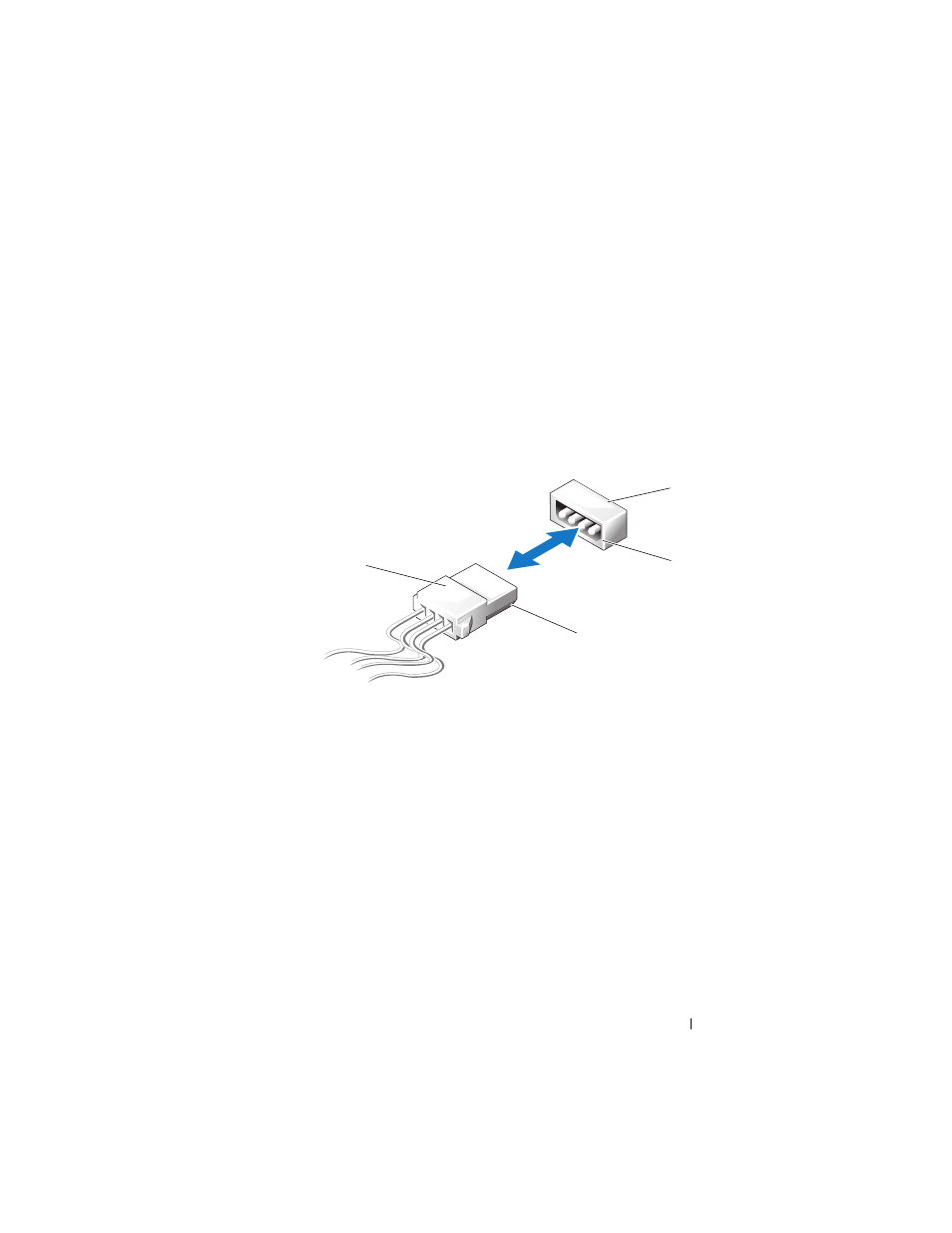

1 кабель питания без фиксирующей
защелки
2 разъем питания на системной плате
или диске
3 скошенная кромка разъема питания
на системной плате или диске
4 скошенная кромка кабеля питания
2
3
4
1
