Кабели
Кабели питания с фиксирующей защелкой
Следующие разъемы питания на компьютере оснащены фиксирующими
защелками:
• Основной кабель питания (см. «Разъем питания постоянного тока P1»
на стр. 18).
• Кабели питания графического адаптера (см. «Разъем питания
постоянного тока P2 и P3 (графический адаптер)» на стр. 20).
• Кабель питания процессора (см. «Разъемы питания постоянного тока
P15»
на стр. 23).
Для отсоединения кабеля питания с фиксирующей защелкой нажмите на
фиксирующую защелку разъема питания, а затем вытащите кабель вверх и
в сторону от системной платы.
Для подсоединения кабеля питания к системной плате совместите
фиксирующую защелку на разъеме питания с выступом на разъеме
системной платы; затем нажмите на разъем вниз до щелчка, чтобы он
надежно зафиксировался на месте.

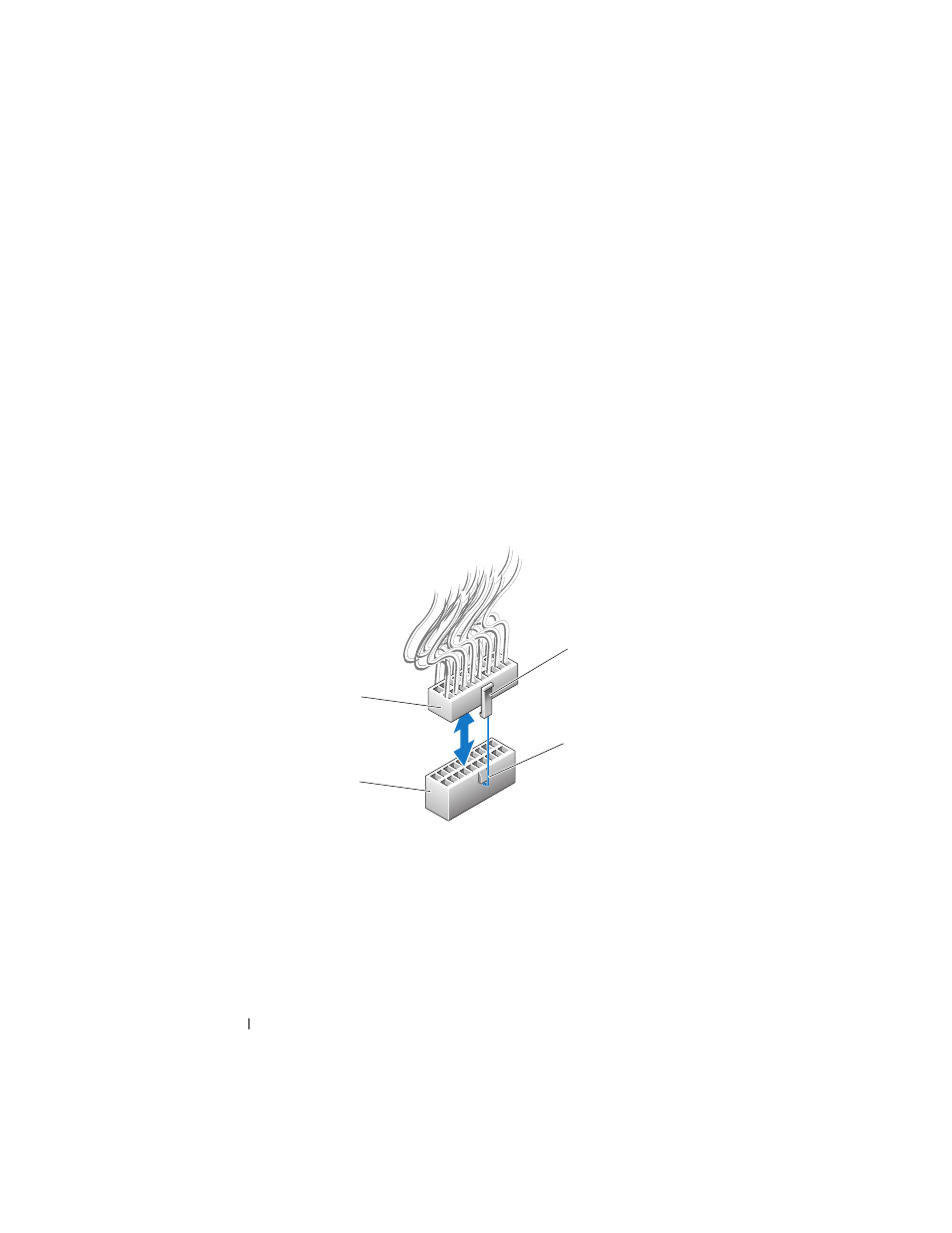

1 фиксирующая защелка 2 выступ
3 разъем питания системной платы 4 разъем питания
1
2
3
4
