Платы
6 Нажмите на лепесток крепления (если имеется) на разъеме системной
платы, держа плату за верхний углы, а затем извлеките плату из разъема.
7 Установите заглушку в отверстие пустого слота для плат. При замене
платы см. «Платы PCI и PCI Express» на стр. 35.
ВНИМАНИЕ:
Установка заглушек в пустые разъемы для плат необходима для
выполнения требований стандарта FCC. Кроме того, заглушки защищают
компьютер от пыли и грязи.
ВНИМАНИЕ:
Не прокладывайте кабели платы поверх или снизу плат. Если
кабели проложены поверх плат, корпус компьютера может не закрыться.
Кроме того, это может повредить оборудование.
8 Установите винт, фиксирующий заглушку на корпусе.
ПРИМЕЧАНИЕ:
При извлечении направляющей установите
направляющую на каркас вентилятора платы; нажмите на
направляющую до щелчка, чтобы она установилась на месте.
9 Нажмите на держатель платы, чтобы он установился в изначальном
месте; нажмите на его край так, чтобы лепесток вошел на место до
щелчка.
10 Установите крышку корпуса на место (см. раздел «Установка крышки
корпуса компьютера» на стр. 119).

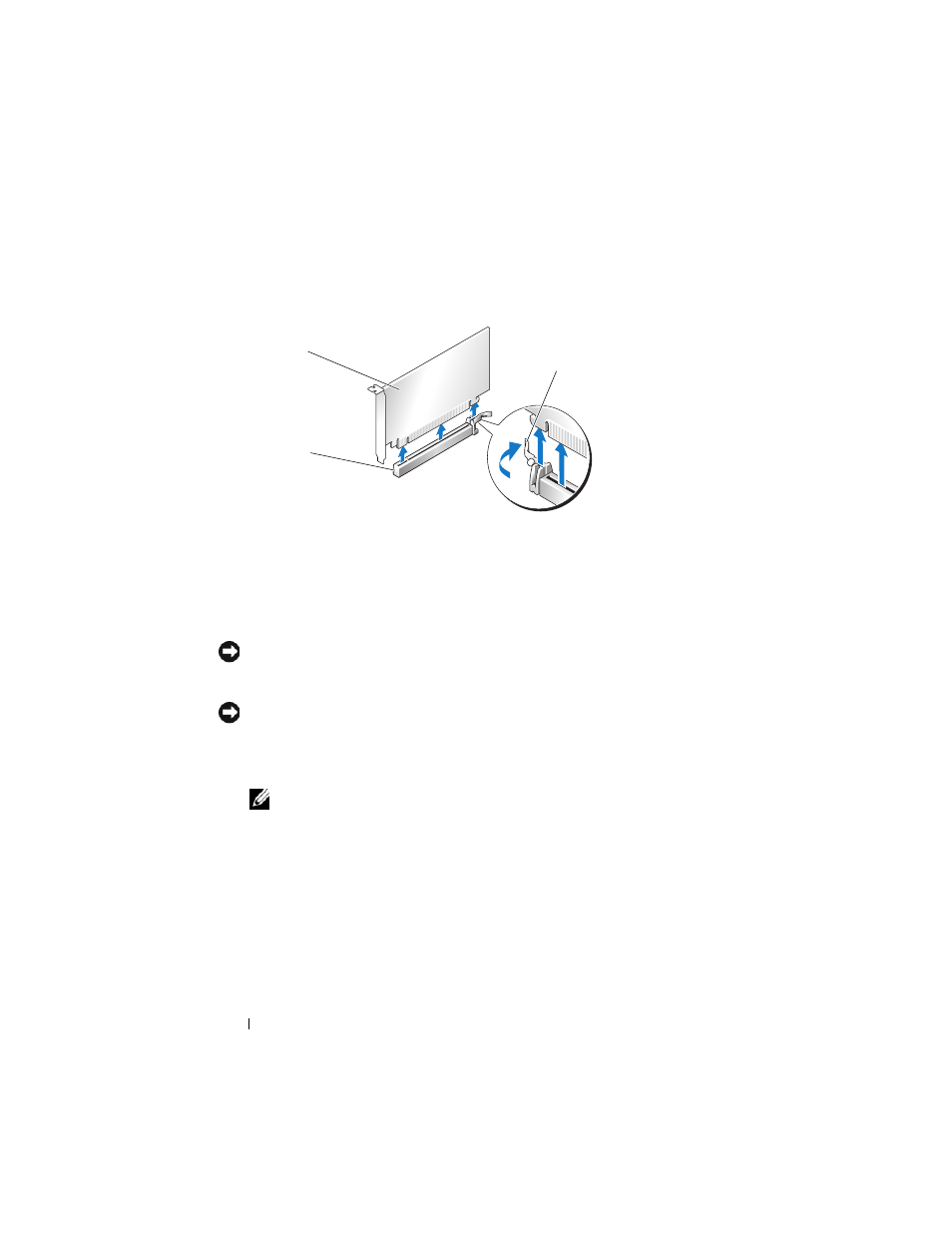

1
16-
канальная плата PCI Express
2
лепесток крепления
3
слот для 16-канальной платы PCI Express
1
3
2
