Вентиляторы
Установка вентилятора жесткого диска
ВНИМАНИЕ: Убедитесь, что кабель вентилятора жесткого диска проложен
правильно, через отверстие в нижнем правом углу каркаса вентилятора.
1 Направив кабель вентилятора жесткого диска вниз, совместите
резиновые прокладки вентилятора с отверстиями в каждом углу каркаса
вентилятора, затем вытяните прокладки до щелчка, чтобы они
установились на место.
ПРИМЕЧАНИЕ: Направление потока воздуха и правильное расположение
указаны на боковой стороне вентилятора.

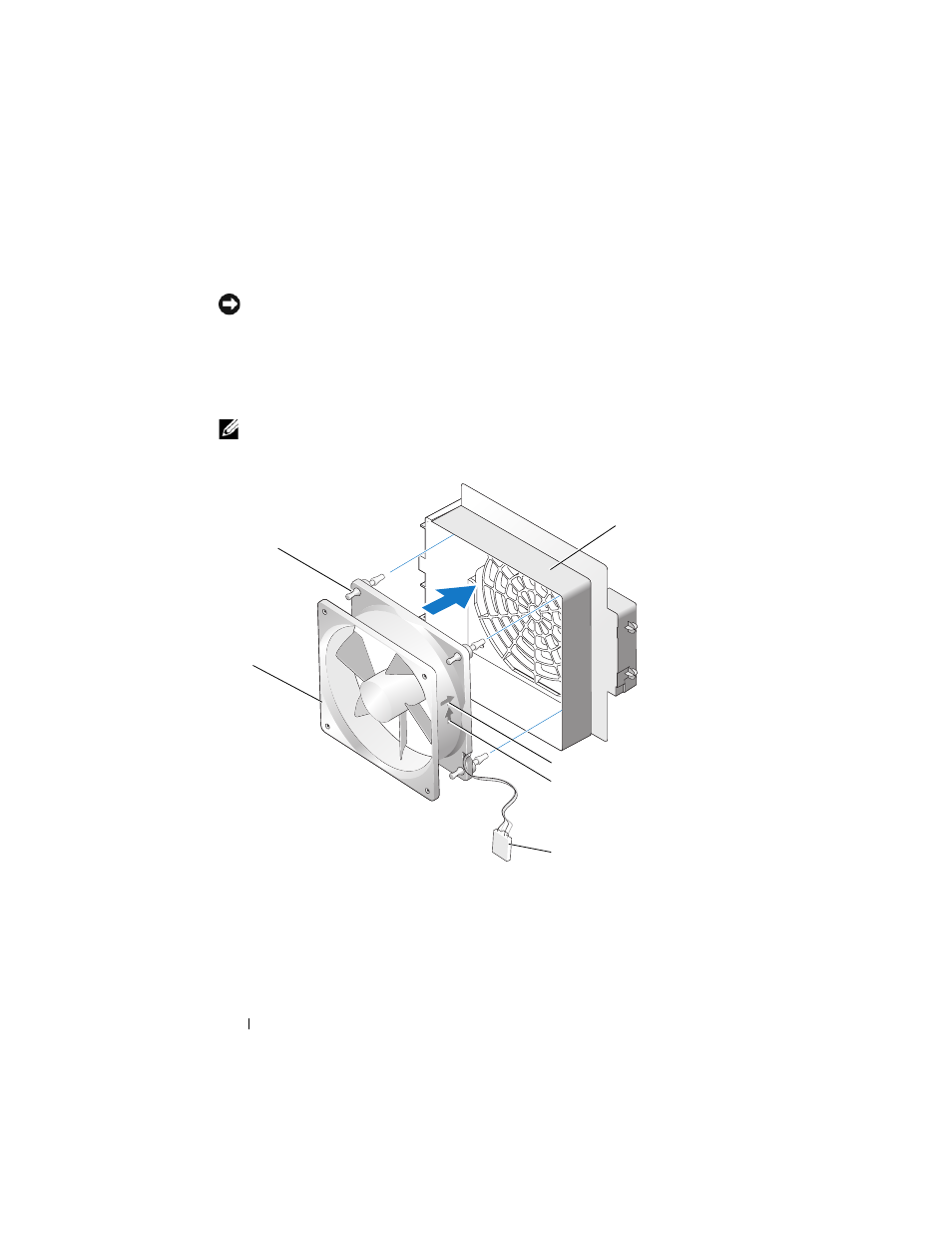

1 вентилятор жесткого диска 2 резиновые прокладки
3 каркас вентилятора
жесткого диска
4 стрелка, указывающая правильное
расположение вентилятора жесткого диска
5 стрелка направления
воздушного потока
6 кабель вентилятора жесткого диска
