Платы
39
4 Отсоедините от платы все подключенные кабели.
5 Извлеките графический адаптер PCI Express (см. «Извлечение плат PCI
ВНИМАНИЕ:
Установка заглушек в пустые разъемы для плат необходима для
выполнения требований стандарта FCC. Кроме того, заглушки защищают
компьютер от пыли и грязи.
6 Установите заглушку в пустой открытый слот для платы. При замене
платы см. «Установка платы графического адаптера PCI Express при
использовании конфигурации с двумя платами» на стр. 40.
ВНИМАНИЕ:
Прежде, чем нажатием установить держатель платы на месте,
убедитесь, что верхние части всех плат и заглушек расположены на одном
уровне с фиксирующей направляющей, а выемки в верхней части каждой
платы или заглушки охватывают направляющую.

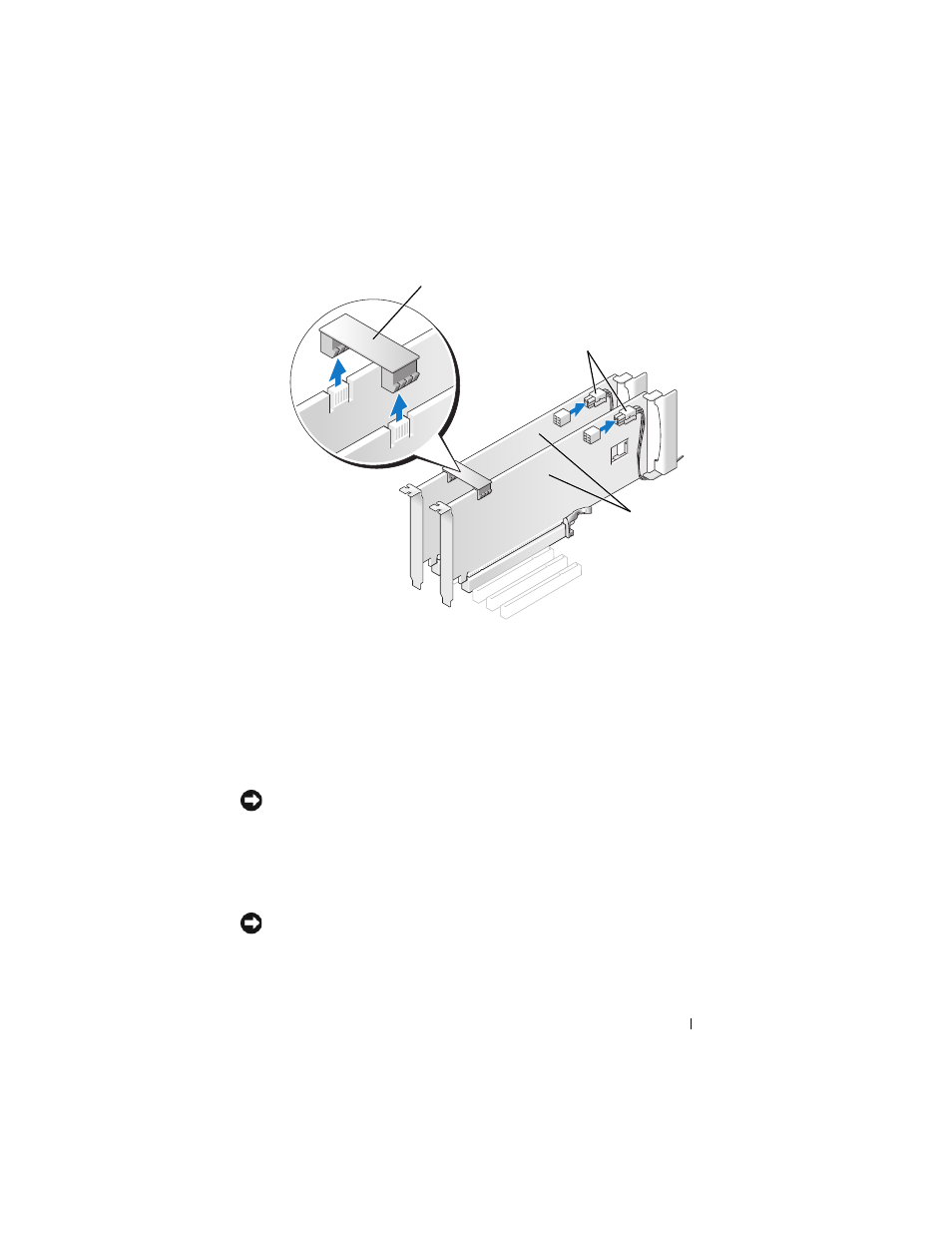

1
мост графического адаптера
2 разъемы питания (2)
3
графические адаптеры dual-PCI
Express
1
3
2
