Кабели
Для отсоединения кабеля передней панели ввода-вывода вытащите его из
системной платы, удерживая кабель за разъем.
ВНИМАНИЕ: Следует правильно совмещать ключ кабеля с отсутствующим
контактом. Неправильное совмещение может привести к повреждению
оборудования.
При подключении кабеля передней панели ввода-вывода удерживайте
кабель за разъем, совместите ключ кабеля с отсутствующим контактом на
разъеме системной платы; затем надежно вставьте его в гнездо.

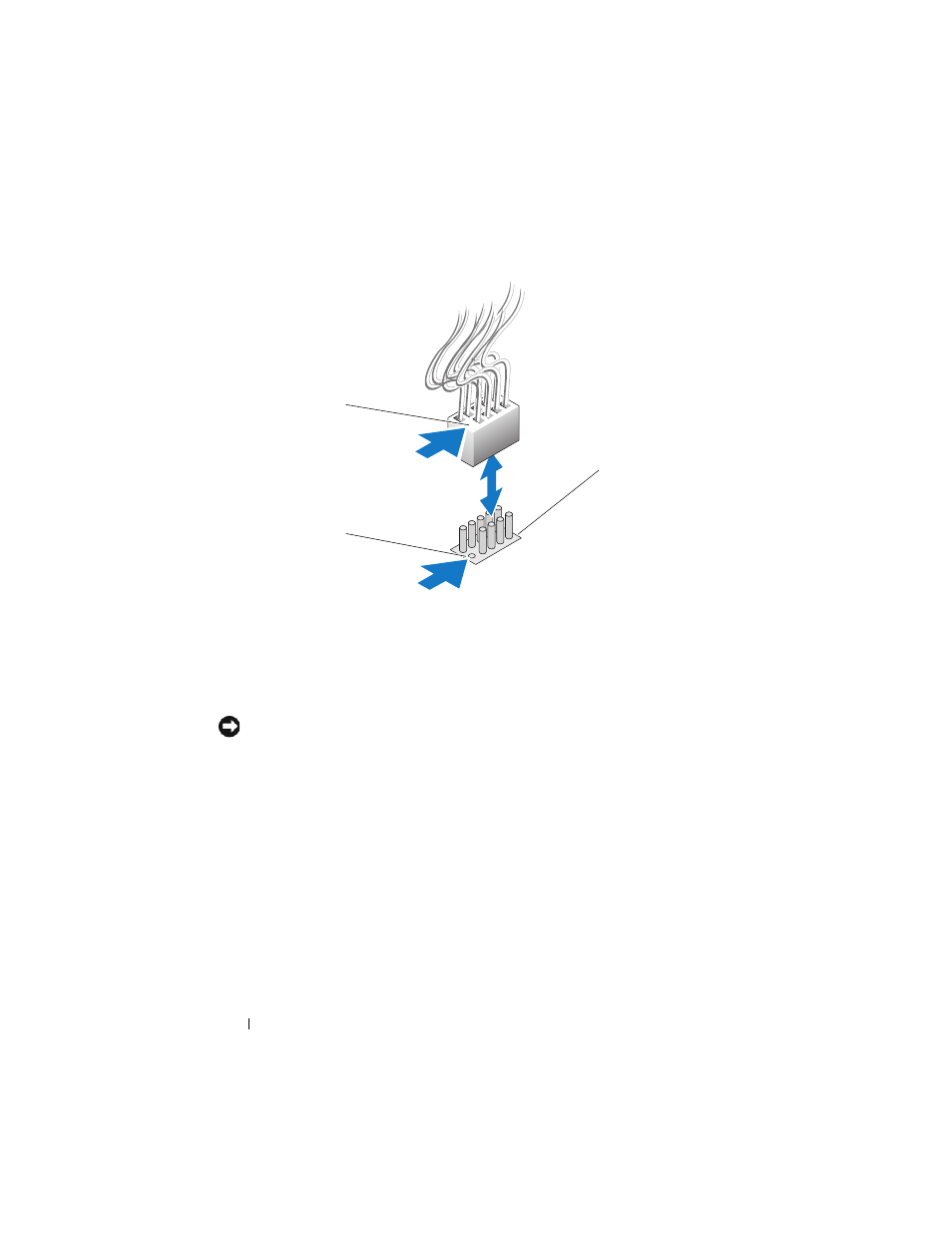

1 разъем на системной плате 2 отсутствующий контакт
3 ключ кабеля
1
2
3
