Платы
6 Разместите плату таким образом, чтобы она была совмещена со слотом
и защелкой (при наличии).
ПРИМЕЧАНИЕ:
Если плата полноразмерная, вставьте направляющую
платы в слот совмещения на каркасе вентилятора платы.
ВНИМАНИЕ:
Зажим должен быть освобожден, чтобы обеспечить посадку
платы. Неправильно установленная плата может повредить системную плату.
7 Осторожно потяните лепесток крепления (при наличии) и установите
плату в разъеме. Уверенно нажмите вниз и убедитесь, что плата
полностью установилась в слоте.
ПРИМЕЧАНИЕ:
При извлечении направляющей установите
направляющую на каркас вентилятора платы; нажмите на
направляющую до щелчка, чтобы она установилась на месте.

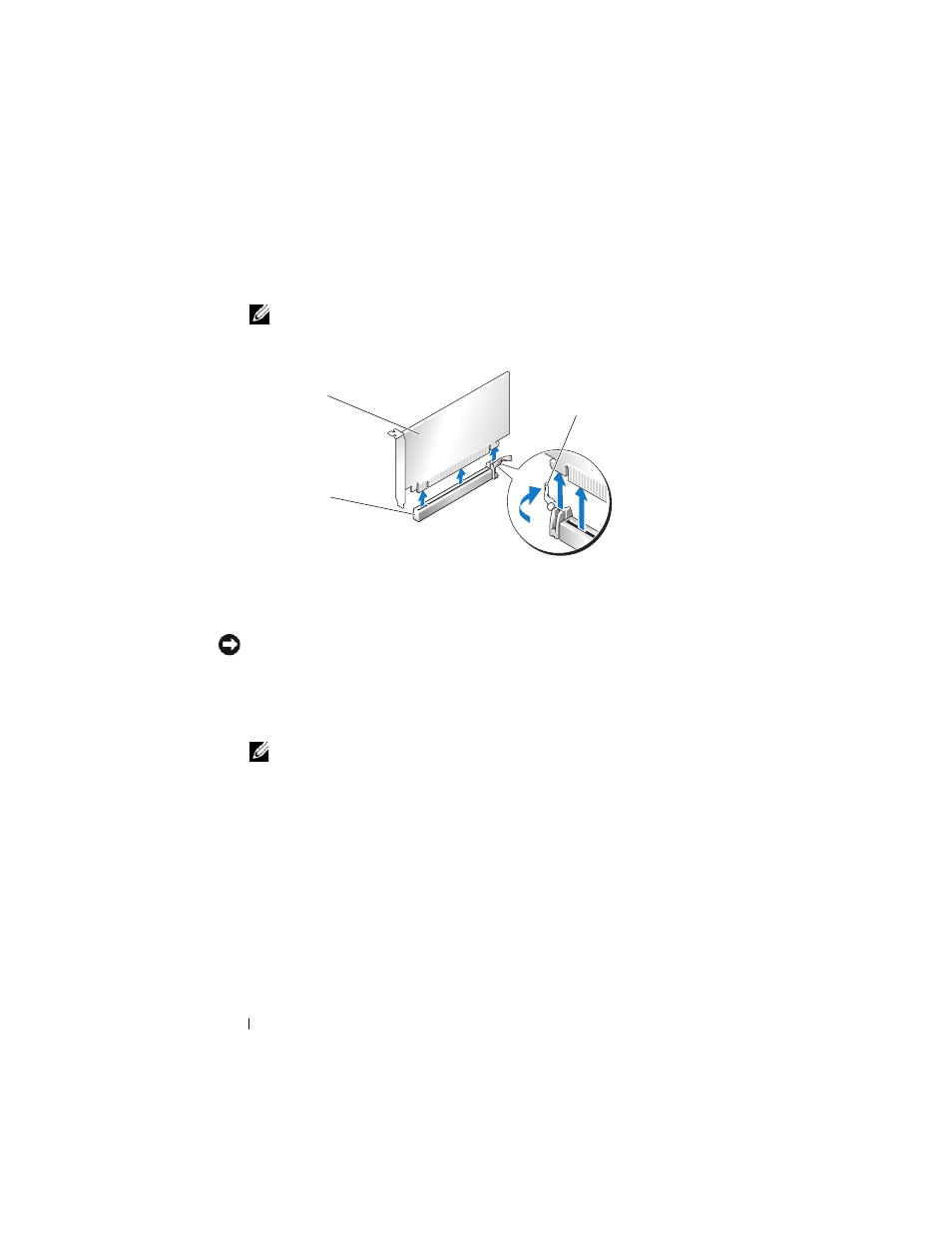

1
16-
канальная плата PCI Express
2
лепесток крепления
3
слот для 16-канальной платы PCI Express
1
3
2
