Платы
33
1 Выполните действия, описанные в разделе «Перед установкой» на
стр. 9.
2 Снимите крышку компьютера (см. раздел «Снятие крышки корпуса
компьютера» на стр. 13).
3 Отсоедините от платы все подключенные кабели.
4 Нажмите на фиксирующий выступ, расположенный в верхней части
держателя платы в соответствующем слоте платы, и отверните
держатель платы назад, через стенку корпуса.
5 Извлеките винт, фиксирующий плату на корпусе.
ПРИМЕЧАНИЕ: Если карта является полноразмерной, потяните назад
защелку направляющей, чтобы высвободить направляющую из каркаса
вентилятора.

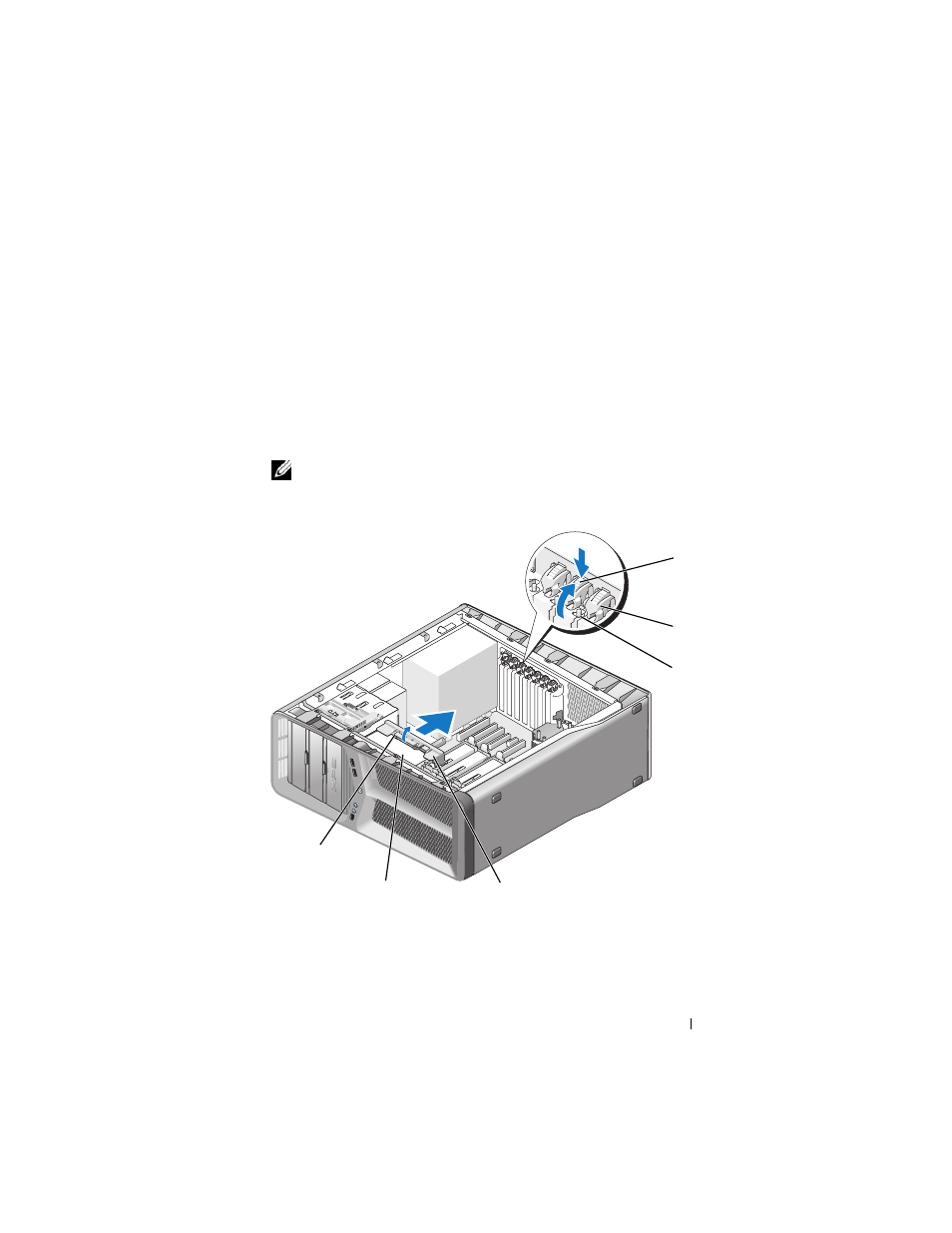

1 защелка 2 держатель платы
3 винт 4 направляющая
5 каркас вентилятора 6 защелка направляющей
1
2
3
4 5
6
