Взрывобезопасный корпус «d – Инструкция по эксплуатации Baldor Взрывобезопасные электродвигатели NEMA 180-449 (IEC 112S-280H)
Страница 37
A-5
IMN430RU
Рис. A‐5

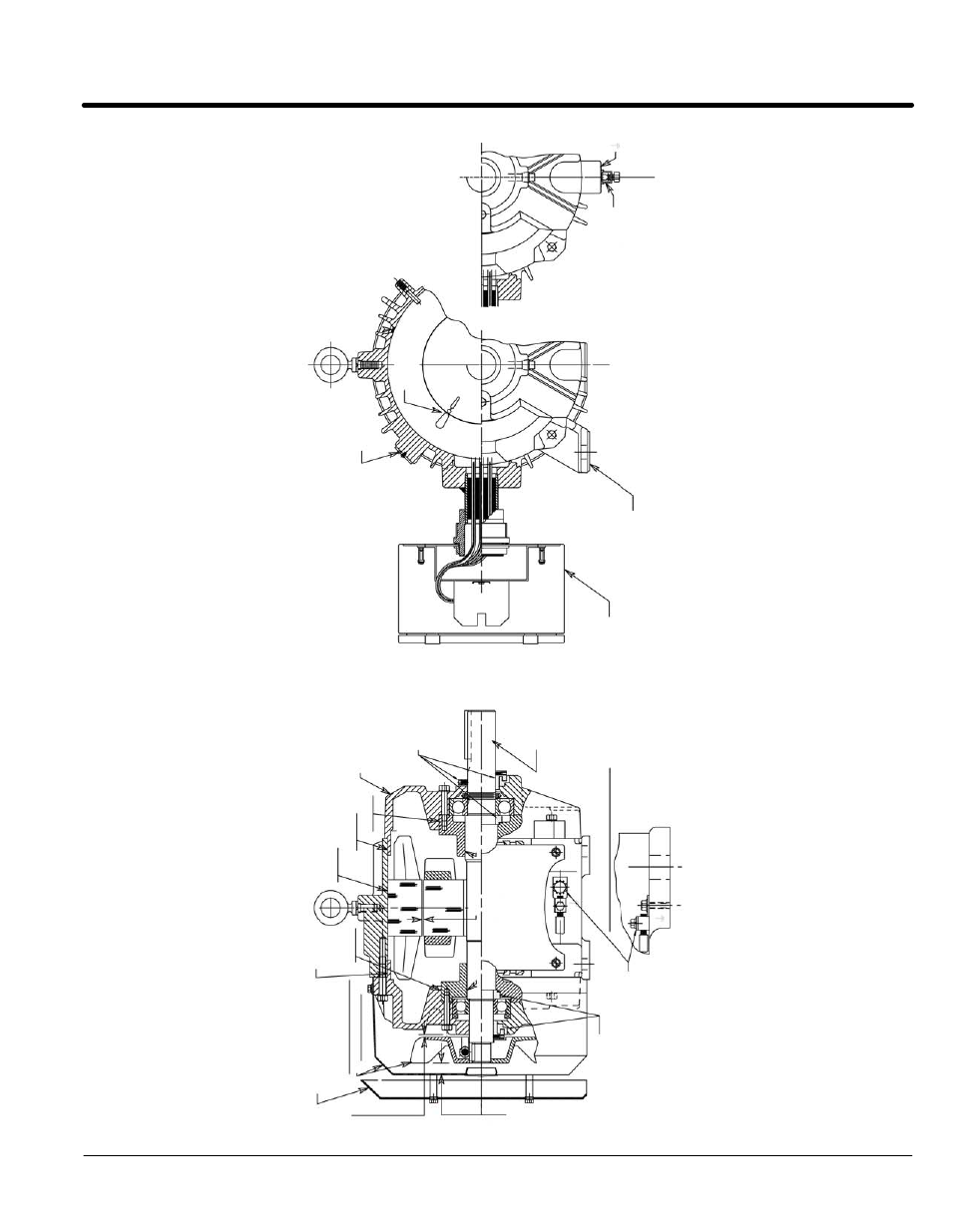

ВЗРЫВОБЕЗОПАСНЫЙ
КОРПУС «d»
ГРУППА
I/IIB СОГЛАСНО 60079-0 И IEC 60079-1
SIRA 09ATEX1037X
IECEx SIR 09.0011X
№
СЕРТИФИКАТОВ SIRA.
ПОСАДКА
“A”
ПОСАДКА “C”
ПОСАДКА “H”
ПОСАДКА “B”
ПОСАДКА “D”
МОЖЕТ БЫТЬ ОБОРУДОВАН
ПОДШИПНИКОВЫМ ЩИТОМ С
ФЛАНЦЕМ ТИПА NEMA C-FACE,
D-FLANGE ИЛИ P-BASE, С
ФЛАНЦЕМ ТИПА IEC FF, FT ИЛИ FI,
ИЛИ СПЕЦИАЛЬНЫМ
ПОДШИПНИКОВЫМ ЩИТОМ
КОНСТРУКЦИЯ С
ДОПОЛНИТЕЛЬНЫМ
МАСЛООТРАЖАТЕЛЕМ
ВЫХОДНОЙ ВАЛ МОЖЕТ
НАХОДИТЬСЯ НА ЛЮБОМ
ИЛИ НА ОБОИХ КОНЦАХ
ЭЛЕКТРОДВИГАТЕЛЯ.
ВВОДНАЯ КОРОБКА НЕ ЯВЛЯЕТСЯ
ЧАСТЬЮ КОРПУСА ДВИГАТЕЛЯ И
СЕРТИФИЦИРУЕТСЯ ОТДЕЛЬНО.
СЕРТИФИЦИРОВАННЫЕ ВВОДНЫЕ
КОРОБКИ СООТВЕТСТВУЮЩЕГО
РАЗМЕРА СМ. ТАКЖЕ ЛИСТЫ
16,17,18 И 19.
ОПОРНЫЕ ЛАПЫ
УСТАНАВЛИВАЮТСЯ
ДОПОЛНИТЕЛЬНО
ЩИТОК
ТИПИЧНЫЕ
ПАЗЫ
ЗАЗЕМЛЕНИЕ
ЭЛЕКТРОДВИГАТЕЛЯ
ФЛАНЦЕВОЙ УСТАНОВКИ
ЗАЗЕМЛЕНИЕ ОСУЩЕСТВЛЯЕТСЯ
КАБЕЛЬНЫМ НАКОНЕЧНИКОМ ИЗ МЕДИ,
БРОНЗЫ, ЛАТУНИ ИЛИ НЕРЖАВЕЮЩЕЙ
СТАЛИ, ЗАКРЕПЛЯЕМЫМ ВИНТОМ С
ГОЛОВКОЙ ПОД КЛЮЧ И СТОПОРНОЙ
ШАЙБОЙ С ВНЕШНИМИ ЗУБЬЯМИ,
РАССЧИТАННЫМ НА ЗАЗЕМЛЯЮЩИЙ
ПРОВОД ДИАМЕТРОМ НЕ МЕНЬШЕ 4
ММ , ЗАКРЕПЛЯЕМЫЙ В НАКОНЕЧНИКЕ
ВИНТОМ С ГОЛОВКОЙ ПОД КЛЮЧ 5/16
ДЮЙМА С 24 НИТКАМИ НА ДЮЙМ ИЛИ
ВИНТОМ С ЭКВИВАЛЕНТНОЙ
МЕТРИЧЕСКОЙ РЕЗЬБОЙ.
КОНСТРУКЦИЯ С
ДОПОЛНИТЕЛЬНЫМ
МАСЛООТРАЖАТЕЛЕМ
ВАРИАНТ КОНСТРУКЦИИ ЗАЗЕМЛЕНИЯ
ВВОДНАЯ КОРОБКА
СМ. ЛИСТЫ
12,13,16,17,18 И 19
ПОСАДКА
“G”
ЗАЗОР
“A”
ПОСАДКА
“F”
КРЫШКОЙ
ДРЕНАЖА ВНИЗ НА
ВСЕХ ВЕРТИКАЛЬНЫХ ВАЛАХ
ВЕНТИЛЯТОР
И КРЫШКА ВЕНТИЛЯТОРА
УСТАНАВЛИВАЮТСЯ ДОПОЛНИТЕЛЬНО
МИН. 0,12 ДЮЙМА
(3,05 ММ)
(5,3 ММ)
МИН 0,21 ДЮЙМА
