Инструкция по эксплуатации Baldor Ограничители обратного хода редукторов скорости DODGE TORQUE-ARM
Монтаж ограничителя обратного хода
1
ПРЕДУПРЕЖДЕНИЕ: Для предотвращения непреднаме-ренного
запуска привода, отключите и установите предупредительную
табличку или опломбируйте источник питания перед
производством дальнейших работ. Невыполнение данного
требования может привести к травмам.
ВНИМАНИЕ: Ограничители обратного хода Dodge должны
использоваться только с редукторами Dodge.
ПРЕДУПРЕЖДЕНИЕ: Запрещается использовать масла с
противозадирными или улучшающими скольжение добавками,
например, графитом или дисульфидом молибдена, в редукторах
с ограничителем обратного хода. Указанные добавки приводят к
нейтрализации действия расклинивающего сухаря.
МОНТАЖ ОГРАНИЧИТЕЛЯ ОБРАТНОГО ХОДА
1. Снимите крышку ограничителя обратного хода. Данная пластина
находится непосредственно напротив выступающего конца
первичного вала.
2. Разместите редуктор по направлению к стороне, с которой была
снята пластина. Тщательно определите требуемое направление
вращения. Направление вращения первичного и выходного валов
идентично в механизмах двухступенчатого редуцирования (модели
TXT115 по TXT1225 и TDT1325 по TDT1530) и противоположно в
механизмах одиночного редуцирования (модели TXT105 по TXT905).
Корректное определение направления вращения является важным
в связи с большим объемом работ для смены направления после
завершения установки ограничителя обратного хода, включающим
демонтаж, переворачивание и повторную установку узла.
3. Стрелка на ограничителе обратного хода и требуемое
направление первичного вала должны совпадать. Следует
обратить внимание на изменение положения стрелки при
переворачивании ограничителя обратного хода. Первичный вал
вращается в направлении стрелки на передаче.
4. Выполните указанные ниже действия.
Редукторы моделей TXT1A по TXT5C и TXT105 по TXT505A —
для упрощения монтажа нанесите небольшой слой масла
на наружный диаметр ограничителя обратного хода с целью
облегчения вращения узла при установке шпонки. Медленно
проворачивайте первичный вал в направлении стрелки на
передаче. Протолкните узел в редуктор без снятия картонного
фиксатора с ограничителя обратного хода. При проталкивании
ограничителя обратного хода в редуктор избегайте сильных
ударов по узлу, однако небольшое постукивание является
допустимым по мере необходимости. Картонный фиксатор
вытолкнется самостоятельно при задвигании ограничителя
обратного хода в редуктор. При необходимости демонтажа
передачи по любым причинам вытяните узел из проходного
ВНИМАНИЕ: В связи с опасностью для людей или имущества аварий,
вызванных некорректным использованием изделий, необходимо
придерживаться указанных ниже методов эксплуатации.
Изделия должны использоваться в соответствии с технической
информацией, приведенной в каталоге. Необходимо использовать
надлежащие процедуры установки, техобслуживания и
эксплуатации. Необходимо следовать инструкциям, содержащимся
в руководствах. Должны проводиться осмотры, необходимые для
обеспечения безопасной эксплуатации в существующих условиях
работы. Должны быть установлены надлежащие являющиеся
целесообразными или рекомендованными согласно нормативам
по технике безопасности ограждения и другие соответствующие
защитные средства, не входящие в объем поставки и сферу
ответственности компании Baldor Electric. Настоящее устройство
и относящееся к ней оборудование должны устанавливаться и
обслуживаться квалифицированным персоналом, знакомым
с конструкцией и работой всего оборудования системы и
сопряженными с ней потенциальными опасностями. При наличии
опасности для людей или имущества следует предусмотреть
отказоустойчивое
устройство
в
конструкции
ведомого
оборудования после выходного вала редуктора скорости.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ОГРАНИЧИТЕЛЕЙ ОБРАТНОГО ХОДА РЕДУКТОРОВ СКОРОСТИ
DODGE® TORQUE-ARM™
Внимательно ознакомьтесь с данными указаниями перед началом работ по монтажу или эксплуатации.
отверстия и вставьте картонный фиксатор на внутренний диаметр
ограничителя обратного хода для сохранения положения
расклинивающегося сухаря. После проверки вращения
утилизируйте картонный фиксатор. Убедитесь в отсутствии
изгибания ограничителя обратного хода крышкой.

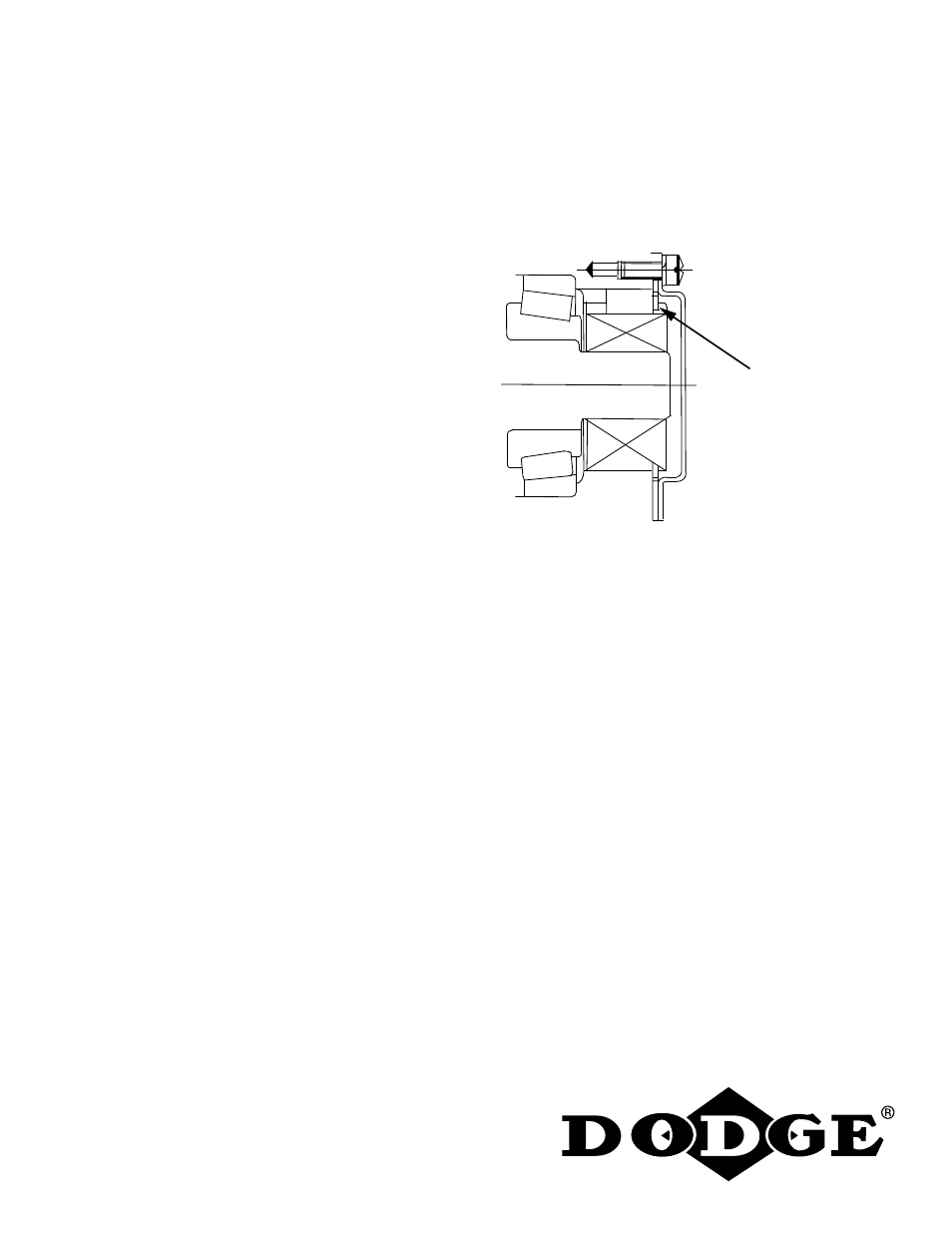

Установите
стопорное
кольцо в
наружную
канавку
ограничителя
обратного хода
Рис. 1. Редуктор модели TXT3B
ПРИМЕЧАНИЕ: Следует использовать зажимное кольцо на
редукторе TXT3B для установки ограничителя обратного хода
в корпусе.
Редукторы моделей TXT6A, TXT7A и TXT605 — для упрощения
монтажа нанесите небольшой слой масла на наружный диаметр
ограничителя обратного хода с целью облегчения вращения
узла при установке шпонки. Некоторые ограничители обратного
хода используют шпонки различной длины. Установите более
длинную шпонку в паз первичного вала. Для упрощения установки
протолкните ограничитель обратного хода с внутренней обоймой в
редуктор в виде единого целого. При проталкивании ограничителя
обратного хода в редуктор избегайте сильных ударов по узлу,
однако небольшое постукивание является допустимым по мере
необходимости. Установите пружинное стопорное кольцо малого
размера в соответствующую канавку на первичном валу, а пружинное
стопорное кольцо большого размера в соответствующую канавку
корпуса наружного подшипника ограничителя обратного хода.
Редукторы моделей TXT8 по TXT12, TDT13 по TDT15 и TXT705
по TXT905 — установите пружинное стопорное кольцо большого
размера на внутренний диаметр корпуса или упора ограничителя
обратного хода. Для упрощения монтажа нанесите небольшой
слой масла на наружный диаметр ограничителя обратного
хода с целью облегчения вращения узла при установке шпонки
Протолкните ограничитель обратного хода с внутренней обоймой в
редуктор в виде единого целого. При проталкивании ограничителя
обратного хода в редуктор избегайте сильных ударов по узлу,
однако небольшое постукивание является допустимым по мере
необходимости. Установите пружинное стопорное кольцо малого
размера в соответствующую канавку на первичном валу, а второе
пружинное стопорное кольцо большого размера установите в
корпусе наружного подшипника ограничителя обратного хода
редукторов размеров TXT8A, TXT9A и TXT10A.
