Установка и эксплуатация 2-7 IMN430RU

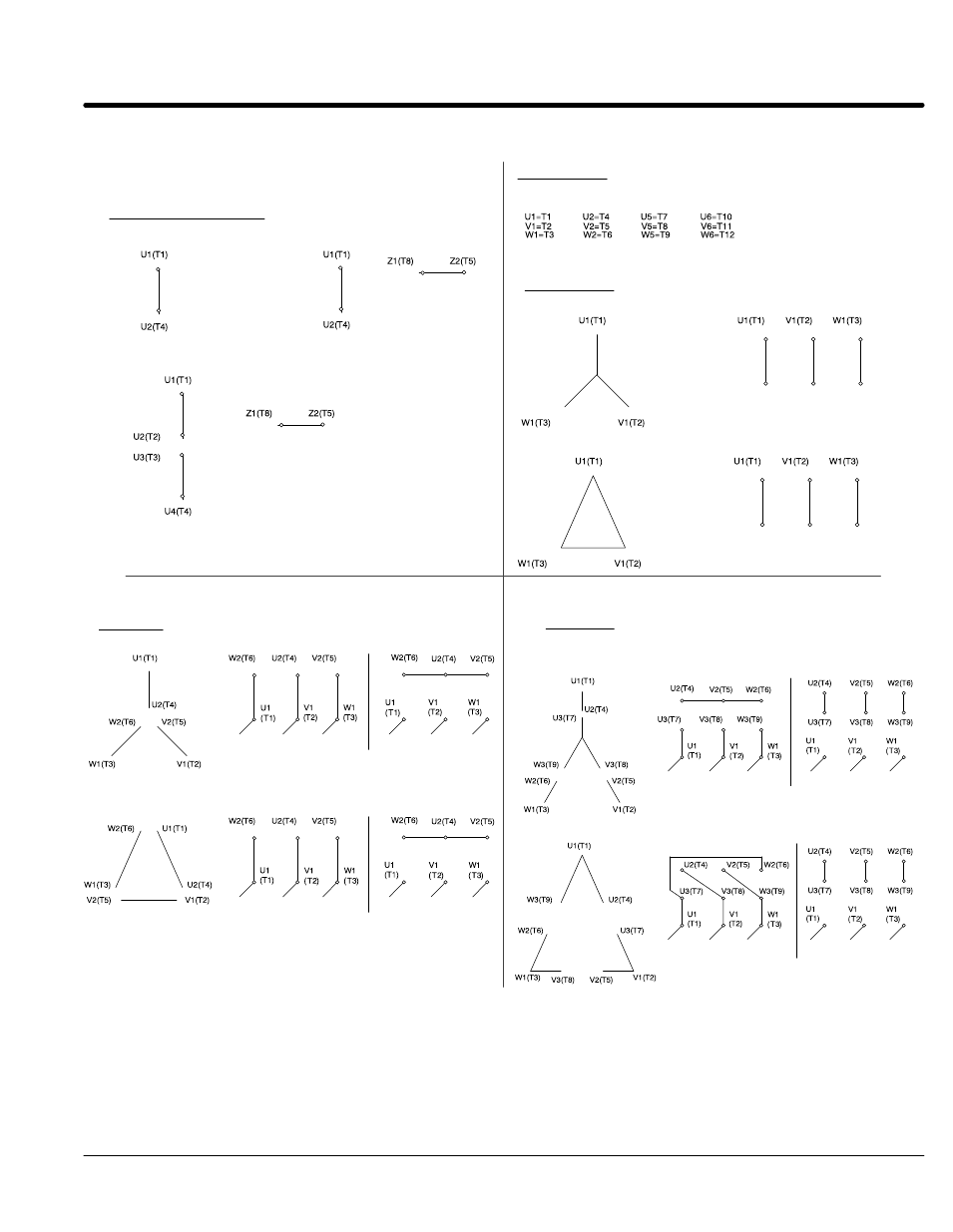

Схемы соединений
Схема соединений электродвигателя переменного тока
Сравнение маркировки выводов IEC и NEMA
Ниже приведены примеры сравнения маркировки выводов IEC и NEMA для соединений
распространенных типов
Однофазные двигатели
На одно напряжение, нерерверсируемый На одно напряжение, рерверсируемый
Главная
обмотка
Вспомогательная
обмотка
На два напряжения, реверсируемый
Главная
обмотка Вспомогательная
обмотка
Схема соединений электродвигателя переменного тока
Трехфазные
Для однообмоточных 3-фазных электродвигателей существует однозначное
соответствие между маркировками IEC и NEMA. Для этих электродвигателей
соответствие устанавливается следующим образом:
Три вывода
Ниже приведены примеры распространенных соединений.
Соединение звездой Схема соединений
Линия 1 Линия 2 Линия 3
Схема соединений
Линия 1 Линия 2 Линия 3
Соединение треугольником
Схема соединений электродвигателя переменного тока
Шесть выводов
Соединение треугольник – звезда На два напряжения: отношение напряжений 2:1
Линия 1 Линия 2 Линия 3 Линия 1 Линия 2 Линия 3
Линия 1 Линия 2 Линия 3 Линия 1 Линия 2 Линия 3
Работа Пуск
Низкое напряжение Высокое напряжение
Соединение звезда – треугольник На одно напряжение: пуск – звезда,
работа – треугольник
Схема соединений электродвигателя переменного тока
Три вывода
На два напряжения: отношение напряжений 2:1
Соединение звездой Схема соединений
Схема соединений Соединение треугольником
Линия 1 Линия 2 Линия 3 Линия 1 Линия 2 Линия 3
Линия 1 Линия 2 Линия 3 Линия 1 Линия 2 Линия 3
Низкое напряжение Высокое напряжение
Низкое напряжение Высокое напряжение
