Инструкция по эксплуатации Baldor Редукторы DODGE TORQUE-ARM II Передаточные отношения 5, 9, 15, 25 и 40:1
Редукторы dodge, Монтаж, Инструкции
1
ВНИМАНИЕ: Для предотвращения непреднамеренного запуска
привода отключите и установите предупредительную табличку
или опломбируйте источник питания перед производством
дальнейших работ. Снимите все внешние нагрузки с привода до
начала демонтажа или сервисного обслуживания привода или
принадлежностей. Невыполнение данного требования может
привести к травмам персонала.
МОНТАЖ
1. Для подъема редуктора используйте специальный
кронштейн.
2. Определите рабочие положения редуктора (рис. 1).
Обратите внимание на поставку редуктора с 6 шт. пробками:
4 шт. по сторонам для горизонтальных установок и по 1 шт.
на каждой стороне для вертикальных установок. Данные
пробки располагаются относительно рабочих положений
указанным ниже образом.
Горизонтальные установки– установите магнитную
пробку сливного отверстия в ближайшее к нижней части
редуктора отверстие. Выбросьте ленту, закрывавшую
пробки фильтра/выпускного воздушного отверстия на
время транспортировки и установите пробку в самое
верхнее отверстие. Нижняя из 2-х оставшихся пробок
на боковых сторонах редуктора находится на отметке
минимального уровня масла.
Вертикальные установки– установите фильтр/
воздушную сбросную пробку в отверстие на верхней
поверхности смонтированного корпуса редуктора.
В случае ограниченного пространства на верхней
поверхности установите воздушный сбросной клапан
в наивысшем отверстии в боковой части редуктора
согласно рис. 1. Установите пробку в отверстие на нижней
поверхности редуктора. Не используйте данное отверстие
для установки магнитной сливной пробки. Касательно
оставшихся отверстиях на боковых сторонах редуктора -
установите пробку в верхней половине корпуса в качестве
контрольной пробки минимального уровня.
ВНИМАНИЕ: В связи с опасностью для людей или имущества аварий, вызванных
некорректным использованием изделий, необходимо придерживаться указанных
ниже методов эксплуатации. Изделия должны использоваться в соответствии с
технической информацией, приведенной в каталоге. Необходимо использовать
надлежащие методики монтажа, технического обслуживания и эксплуатации.
Необходимо следовать инструкциям, содержащимся в руководствах. Должны
проводиться осмотры, необходимые для обеспечения безопасной эксплуатации
в существующих условиях работы. Должны быть установлены надлежащие и
являющиеся целесообразными или рекомендованными согласно нормативам по
технике безопасности ограждения и другие соответствующие защитные средства,
не входящие в объем поставки и сферу ответственности компании Baldor Electric.
Настоящее устройство и относящееся к ней оборудование должны устанавливаться
и обслуживаться квалифицированным персоналом, знакомым с конструкцией
и работой всего оборудования системы и сопряженными с ней потенциальными
опасностями. При наличии опасности для людей или имущества, за выходным
валом редуктора конструкцией установки должно быть предусмотрено замково-
стопорное устройство.
Инструкции
Редукторы DODGE
®
TORQUE-ARM™ II
Передаточные отношения 5, 9, 15, 25 и 40:1
Внимательно ознакомьтесь с данными указаниями перед началом работ по монтажу или эксплуатации.
Частота вращения выходного вала более 15 об/мин.
Монтажное
положение
Положения выпускных отверстий и пробок
1
2
3
4
5
6
Позиция A
Уровень
Пробка
Слив
Сброс воздуха
Пробка
Пробка
Позиция B
Слив
Сброс воздуха
Уровень
Пробка
Пробка
Пробка
Позиция C
Пробка
Уровень
Сброс воздуха
Слив
Пробка
Пробка
Позиция D
Сброс воздуха
Слив
Уровень
Пробка
Пробка
Пробка
Позиция E
Уровень
Пробка
Пробка
Слив
Сброс воздуха
Пробка
Позиция F
Пробка
Слив
Уровень
Пробка
Пробка
Сброс воздуха
Частота вращения выше 15 об/мин и менее *
Монтажное
положение
Положения выпускных отверстий и пробок
1
2
3
4
5
6
Позиция A
Пробка
Уровень
Слив
Сброс воздуха
Пробка
Пробка
Позиция B
Слив
Сброс воздуха
Пробка
Уровень
Пробка
Пробка
Позиция C
Уровень
Пробка
Сброс воздуха
Слив
Пробка
Пробка
Позиция D
Сброс воздуха
Слив
Уровень
Пробка
Пробка
Пробка
Позиция E
Уровень
Пробка
Пробка
Слив
Сброс воздуха
Пробка
Позиция F
Пробка
Слив
Уровень
Пробка
Пробка
Сброс воздуха

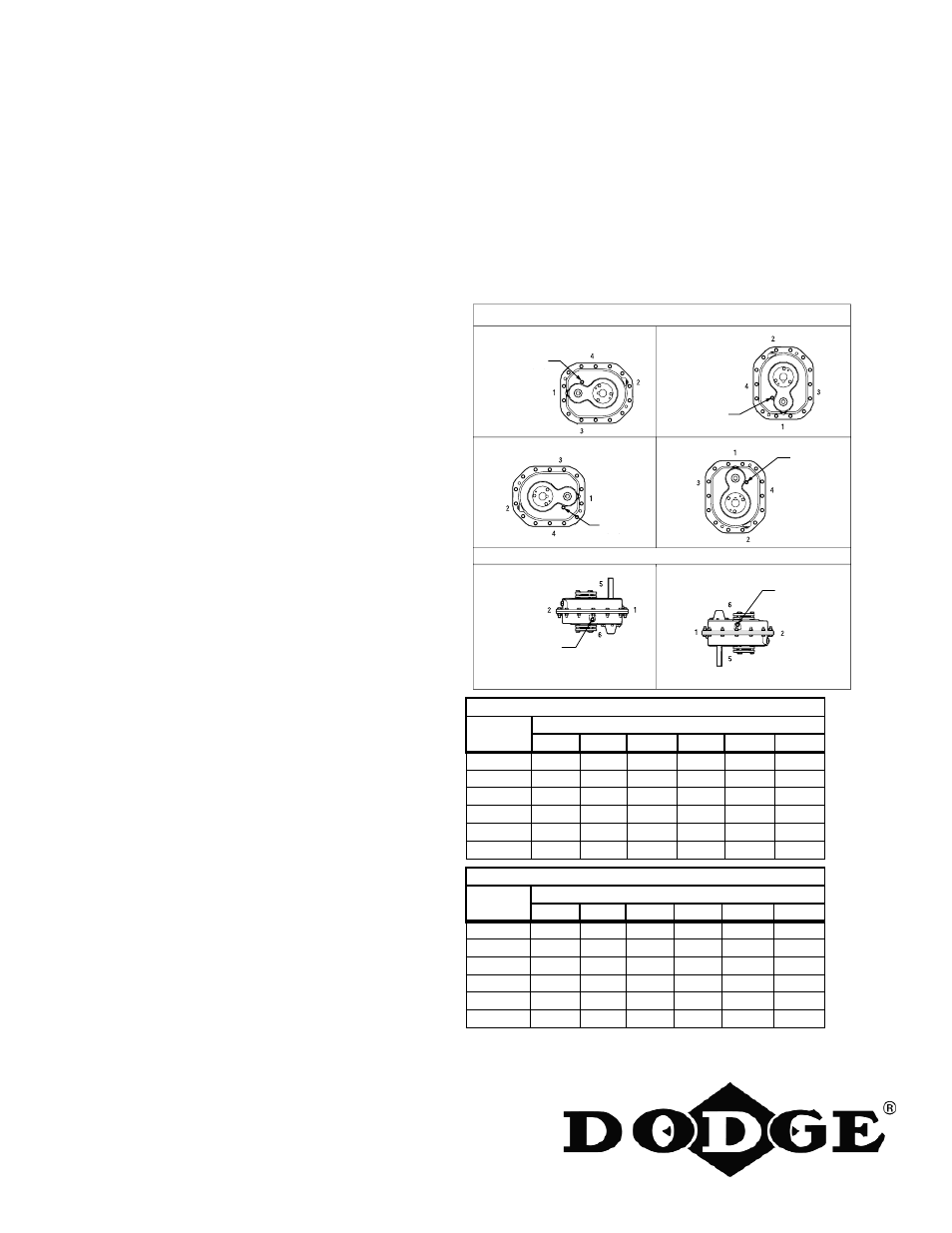

Рис. 1. Монтажные положения.
TA0107L
TA1107H
TA2115H
TA3203H
TA4207H
TA5215H
TA6307H
TA7315H
TA8407H
TA9415H
TA10507H
TA12608H
ГОРИЗОНТАЛЬНАЯ УСТАНОВКА
ВЕРТИКАЛЬНАЯ УСТАНОВКА
ПОЗИЦИЯ A
5 (БЛИЖН.)
6 (ДАЛЬН.)
5 (БЛИЖН.)
6 (ДАЛЬН.)
5 (БЛИЖН.)
6 (ДАЛЬН.)
4 (БЛИЖН.)
5 (ДАЛЬН.)
4 (БЛИЖН.)
5 (ДАЛЬН.)
5 (БЛИЖН.)
6 (ДАЛЬН.)
ПОЗИЦИЯ C
ПОЗИЦИЯ E
ПОЗИЦИЯ B
ПОЗИЦИЯ D
ПОЗИЦИЯ F
* При скорости выходного
вала менее 15 об/мин.
уровень масла должен
быть отрегулирован для
достижения наивысшей
контрольной пробки
уровня. В случае
отличия положения
редуктора от
показанного на рис. 1
может потребоваться
большее или меньшее
количество масла.
При необходимости
получения
дополнительной
информации или в
случае возникновении
проблем, пожалуйста,
обращайтесь в
инженерно-технический
отдел компании
Baldor Electric-Dodge, г.
Гринвиль, штат Южная
Каролина, США.
