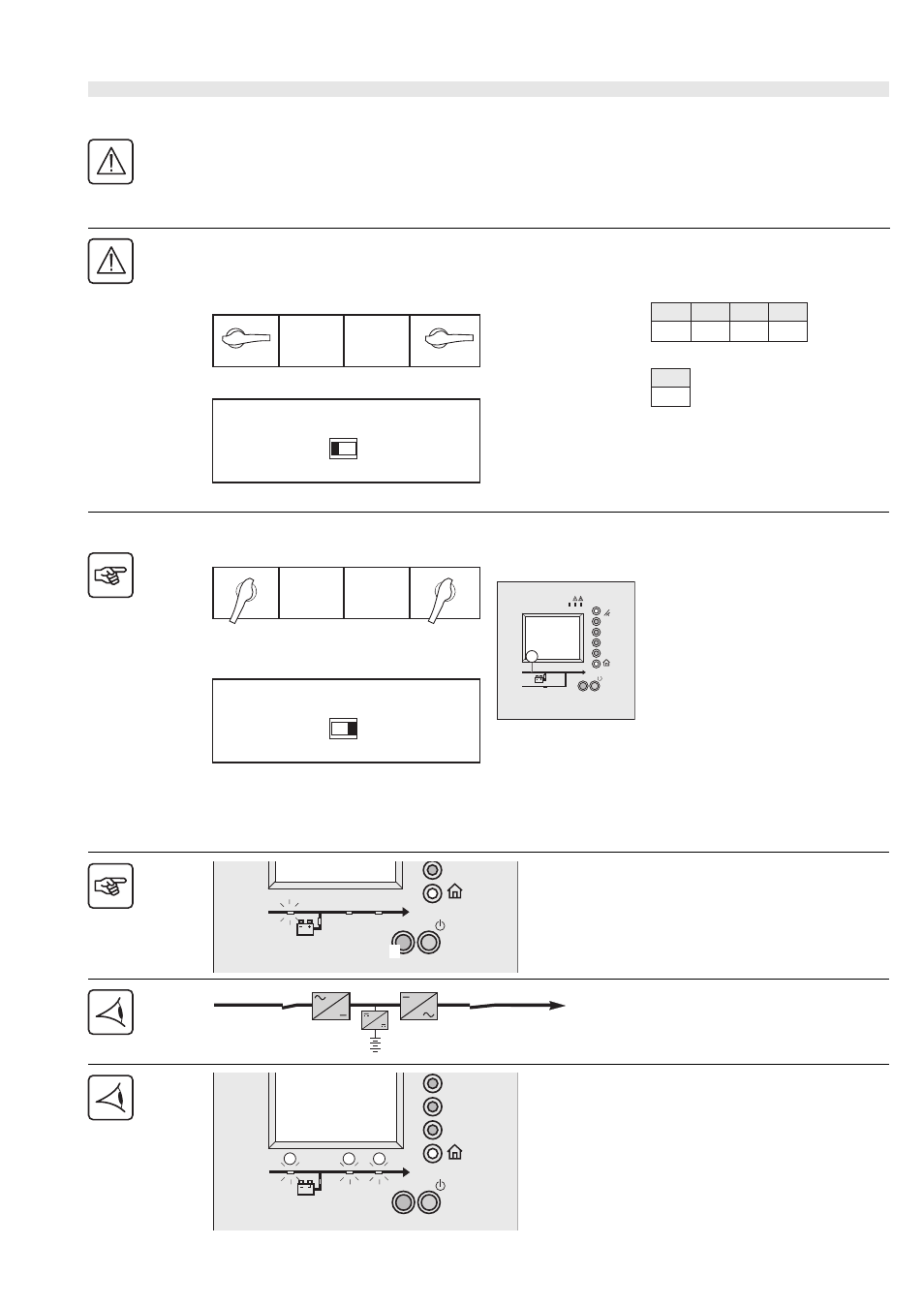

APC 7000 - Инструкция (Страница 9)

Первый пуск в эксплуатацию ИБП >
34020847RU/AF — Страница 9
1.
Использование
ИБП в конверторе частоты
Подключение силовых кабелей и кабелей с тонкими жилами должно осуществляться и
проверяться обученным персоналом.
Верхний выключатель обычной сети переменного тока должен быть открытым.
ИБП должен быть выключен, нагрузка должна быть отключена.
Двери аппаратуры должны быть открытыми.
Перед тем, как начать выполнять последовательность действий, выключатели должны быть в следующих
положениях:
1 - Закройте верхний выключатель обычной
сети переменного тока
Ячейка ИБП:
2 -
Поверните выключатель Q1 в положение
" ВКЛ."
Подождите, пока индикатор "PFC" (1)
засветится зеленым
Ячейки батареи:
3 -
Поверните выключатель QF1 в положение
" ВКЛ."
Ячейка ИБП:
4 - Поверните выключатель Q5N в положение
" ВКЛ."
5 - Убедитесь, что ИБП высветился на
дисплее.
6 -
Нажмите кнопку, которая означает
" Подтвердить"
7 - Закройте двери аппаратов
Ячейка ИБП:
8 -
Нажмите кнопку "Пуск"
Нагрузка сейчас защищена.
Индикаторы "PFC" (1), "инвертор
работает" (2) и "нагрузка" (3) должны
светиться зеленым.
