Возвращение ИБП в обычную сеть переменного тока > Параллельные ИБП >
34020847RU/AF — Страница 42
2.
Обслуживание
Параллельные ИБП с ячейкой статической распределительной коробки
Двери аппаратуры должны быть открытыми.

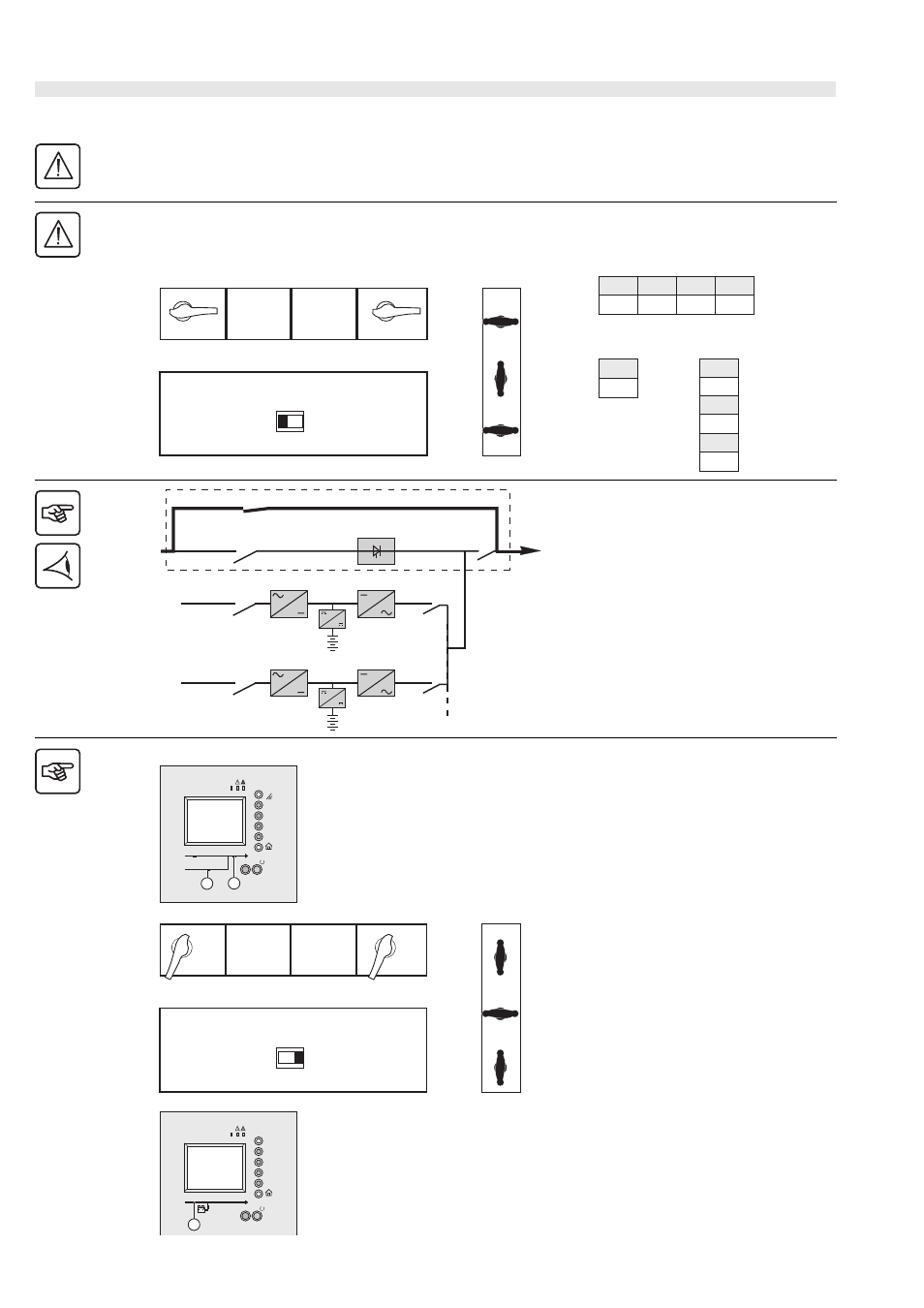

Перед тем, как начать выполнять последовательность действий, выключатели должны быть в следующих
положениях (см. рисунок напротив)
1 - Отключите верхние выключатели
обычных сетей переменного тока и сети
байпаса переменного тока
Нагрузка сейчас поключена.
Ячейка статической распределительной
коробки:
2 -
Поверните выключатель Q4S в положение
" ВКЛ."
3 - Поверните выключатель Q5N в положение
" ВКЛ."
Проверьте, что индикаторы "Байпас
переменного тока" (1) и (2) "нагрузка"
светятся зеленым
Для каждой ячейки ИБП:
4 -
Поверните выключатель Q1 в положение
" ВКЛ."
Проверьте, что индикатор "PFC" (3)
светится зеленым
Ячейки батареи:
5 -
Поверните выключатель QF1 в положение
" ВКЛ."
Для каждой ячейки ИБП:
6 -
Поверните выключатель Q5N в положение
" ВКЛ."
Повторите на всех ИБП, начиная с
четвертой операции
7 - Убедитесь, что ИБП и ячейки статической
распределительной коробки высвечены на
дисплее одного из ИБП
8 -
Нажмите кнопку, которая означает
" Подтвердить"
Ячейка статической распределительной
коробки:
9 -
Поверните выключатель Q3BP в
положение "ВЫКЛ."
10 - Закройте двери аппаратов
Q3BP
Q5N
Q1 Q5N
QF1
OFF ON
OFF
ON
OFF
ON
ON
OFF
ON
OFF
Q4S
ON
OFF
Ячейки ИБП
Ячейки батареи
Ячейка
С.р.к
Q1 Q5N
OFF OFF
QF1
OFF
Q4S
OFF
Q3BP
ON
Q5N
OFF
Ячейки ИБП
Ячейка Ячейка
С.р.к батарея
Bypass AC
Normal AC
Q4S Q5N
Q1
Normal AC Q1
Q5N
Q5N
Q3BP
Нагрузка
I
3s
?
~
NORM AC
7
3
9
3
4 6
OFF ON
OFF
ON
OFF
ON
2
I
3s
~
NORM AC
BYPASS AC
1
5
ON
OFF
ON
OFF
ON
OFF
2
?
8
Ячейка статической распределительной коробки
Ячейки батареи
Ячейка
С.р.к Ячейки ИБП
Ячейки ИБП
