Страница 29: Изолируйте установку
Изолируйте установку >
34020847RU/AF
—
Страница 29

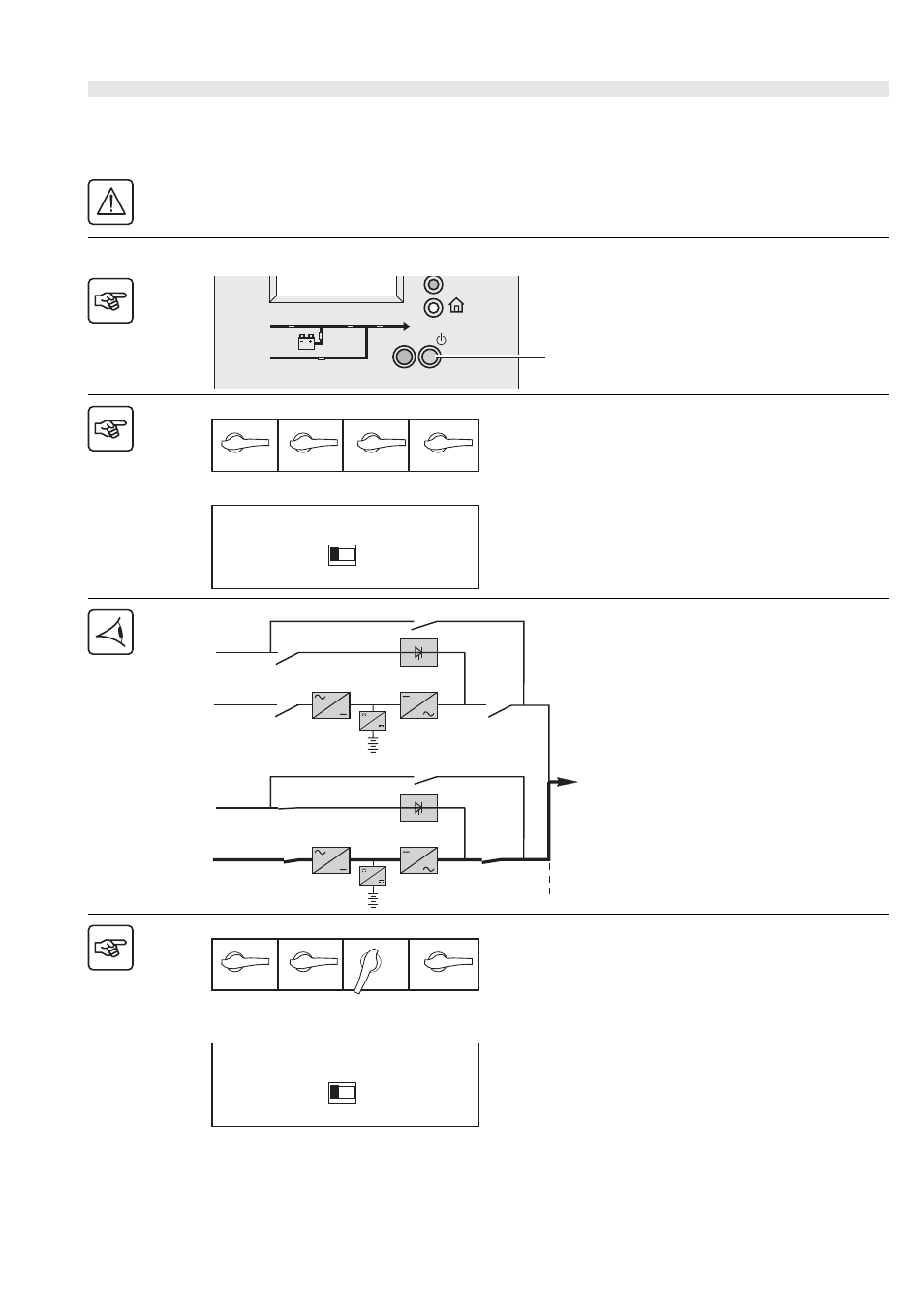

2.
Обслуживание
Параллельные ИБП
встроенная воэможность параллельной работы-параллельные ИБП без ячейки с внешним байпасом
ИБП должен работать
Первая ячейка ИБП
1 -
Удерживайте кнопку "Остановка" в течение
3
секунд
Нагрузка подается и остается защищенной
через другие ИБП.
2 -
Откройте дверь.
3 -
Поверните выключатель Q5N в положение
"
ВЫКЛ."
Ячейки батареи
4 -
Поверните выключатель QF1 в положение
"
ВЫКЛ."
Первая ячейка ИБП
5 -
Поверните выключатель Q1 в положение
"
ВЫКЛ."
6 -
Поверните выключатель Q4S в положение
"
ВЫКЛ."
Подождите выключения дисплея и
индикаторов.
Нагрузка подается и остается
защищенной через другие ИБП.
Последняя ячейка ИБП
7 -
Удерживайте кнопку "Остановка" в течение
3
секунд
Нагрузка подается через сеть байпаса
переменного тока и не является
защищенной
8 -
Откройте дверь.
9 -
Поверните выключатель Q3BP в
положение "ВКЛ."
10 -
Поверните выключатель Q5N в
положение "ВЫКЛ."
Ячейки батареи
11 -
Поверните выключатель QF1 в
положение "ВЫКЛ."
Последняя ячейка ИБП
12 -
Поверните выключатель Q4S в
положение "ВЫКЛ."
13 -
Поверните выключатель Q1 в положение
"
ВЫКЛ."
I
3s
1
NORM
AC
BYPASS
AC
Q1
Q4S
Q3BP
Q5N
QF1
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
5
6
3
4
Ячейки батареи
Ячейки ИБП
Q1
Q5N
Bypass AC
Q3BP
Normal AC
Q4S
Q5N
Q1
Bypass AC
Q3BP
Normal AC
Q4S
Нагрузка
Q1
Q4S
Q3BP
Q5N
QF1
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
13
12
10
11
9
Ячейки батареи
Ячейки ИБП
