Первый пуск в эксплуатацию ИБП > Параллельные ИБП >
34020847RU/AF
—
Страница 12
1.
Использование
встроенная воэможность параллельной работы-параллельные ИБП с внешней ячейкой байпас
Подключение силовых кабелей и кабелей с тонкими жилами должно осуществляться и
проверяться обученным персоналом.
Выключатели входной сети обычных сетей переменного тока и сети байпаса переменного тока должны
быть открытыми.
ИБП должен быть выключен, нагрузка должна быть отключена.
Проверьте, что ручка выключателя Q3BP правильно высунута или зафиксирована.
Двери аппаратуры должны быть открытыми.

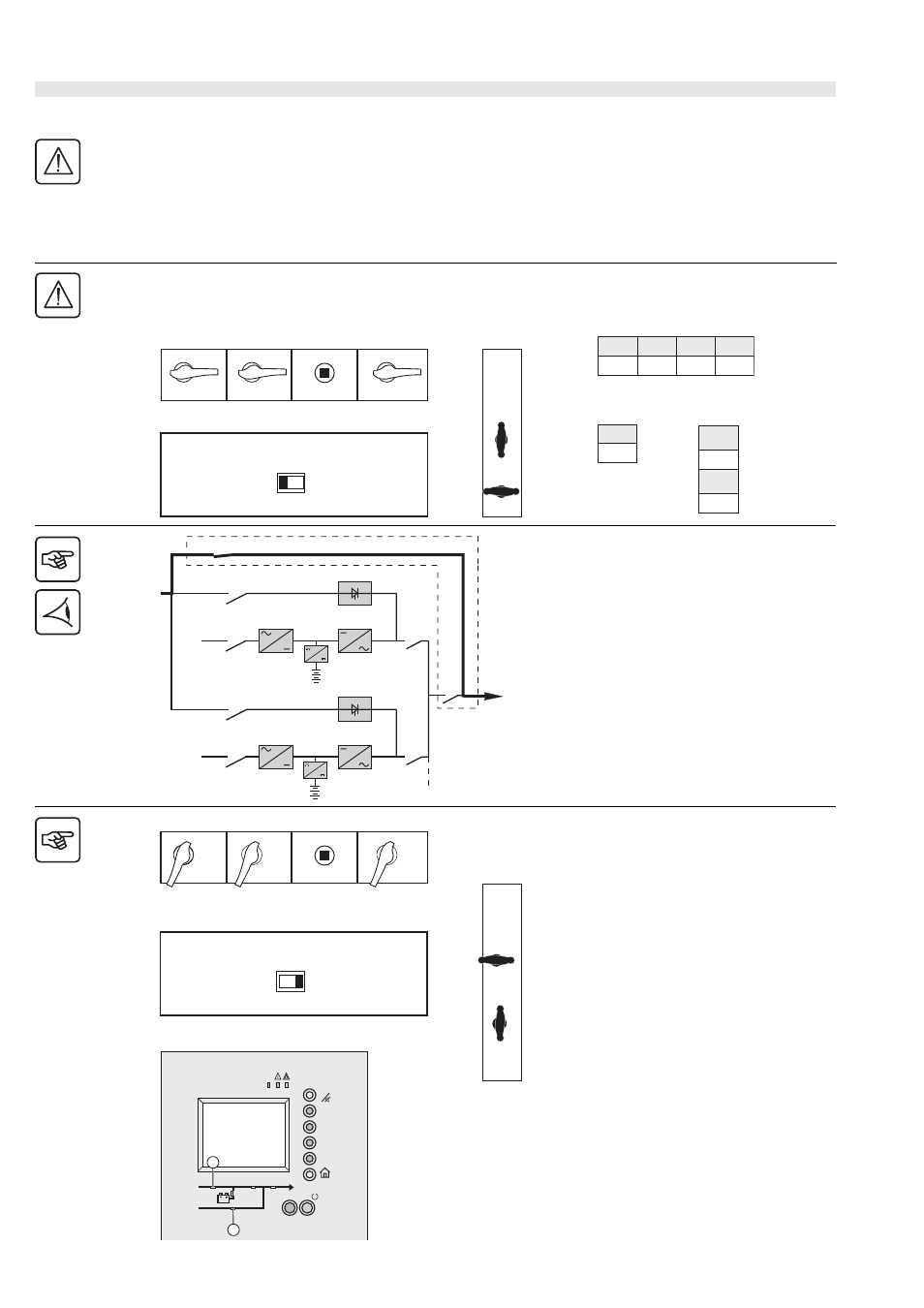

Перед тем, как начать выполнять последовательность действий, выключатели должны быть в следующих
положениях:
1 -
Отключите верхние выключатели
обычных сетей переменного тока и сети
байпаса переменного тока
Нагрузка сейчас поключена
Для каждой ячейки ИБП:
2 -
Поверните выключатель Q4S в положение
"
ВКЛ."
3 -
Поверните выключатель Q5N в положение
"
ВКЛ."
Повторите операции 2 и 3 на всех ИБП.
На одну ячейку ИБП:
4 -
Убедитесь, что ИБП установки
высветились на дисплее
5 -
Нажмите кнопку, которая означает
"
Подтвердить"
Проверьте, что индикатор
"Автоматический байпас" (1) светится
зеленым
Ячейка с внешним байпасом:
6 -
Поверните внешний выключатель Q5N в
положение "ВКЛ."
7 -
Поверните внешний выключатель Q3BP в
положение "ВЫКЛ."
Для каждой ячейки ИБП:
8 -
Поверните выключатель Q1 в положение
"
ВКЛ."
Подождите, пока индикатор "PFC" (2)
засветится зеленым
Ячейки батареи:
9 -
Поверните выключатель QF1 в положение
"
ВКЛ."
10 -
Закройте двери аппаратов
Q3BP ext
Q5N ext
Q1
Q4S
Q3BP
Q5N
QF1
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
ON
OFF
ON
OFF
Ячейки ИБП
Ячейки батареи
Ячейка байпаса
внешний
Q1
Q4S
Q5N
OFF OFF
OFF
QF1
OFF
ON
Q3BP
ext
OFF
Q5N
ext
Ячейки ИБП
Ячейка
Ячейка
батарея
внешний байпас
Bypass AC
Normal AC
Q4S
Q5N
Q1
Bypass AC
Normal AC
Q4S
Q5N
Q1
Q5N
ext
Q3BP
ext
Нагрузка
6
7
2
3
8
9
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
ON
I
3s
~
NORM
AC
BYPASS
AC
2
1
4
ON
OFF
ON
OFF
?
5
Ячейки ИБП
Ячейки батареи
Ячейка байпаса
внешний
Ячейки ИБП
